Instandhaltung
9.3 Inspektion und Wartung
Schmieren mit Nachschmiereinrichtung
Zum Nachschmieren ist auf DE-Seite
nach DIN 3404 Größe M10x1 vorhanden.
1. Reinigen Sie die Schmiernippel auf DE-Seite und NDE-Seite.
2. Pressen Sie das vorgeschriebene Fett und Fettmenge laut Schildangabe ein. Die Welle
9.3.6.5
Altfettraum reinigen
Der Altfettraum des Wälzlagers nimmt das Altfett nur für eine begrenzte Anzahl von
Nachschmiervorgängen auf. Wenn der Altfettraum voll ist, dann muss das Altfett entfernt
werden, weil es sonst in das Maschineninnere eindringt. Die Angaben zur Fettmenge, die pro
Nachschmierung zu verwenden ist, finden Sie auf dem Schmierschild. Beim Lagerwechsel
entfernen Sie das Altfett, das sich im Altfettraum und im äußeren Lagerdeckel gesammelt hat.
98
soll sich dabei drehen, um das neue Fett im Lager zu verteilen.
Die Lagertemperatur steigt zunächst merklich an, und sinkt nach Verdrängen des
überschüssigen Fettes aus dem Lager wieder auf den Normalwert.

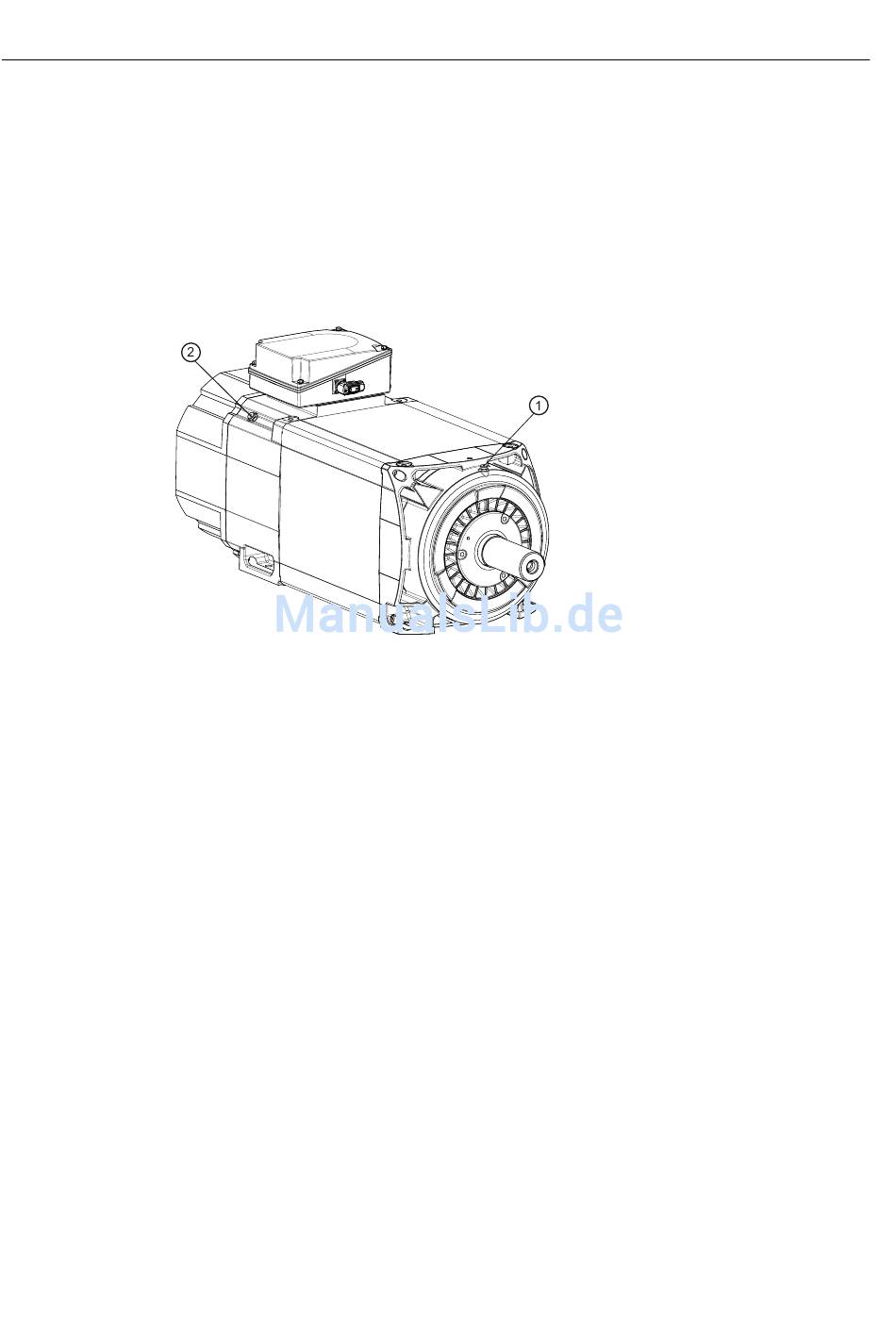

Bild 9-1
Flachschmiernippel
①
und NDE-Seite
①
②
und
(Prinzipdarstellung für Typ 1PH818. und 1PH822.)
SIMOTICS M-1PH8 1PH818., 1PH822., 1PH828. forced ventilated
②
jeweils ein Flachschmiernippel
Betriebsanleitung 08/2015
