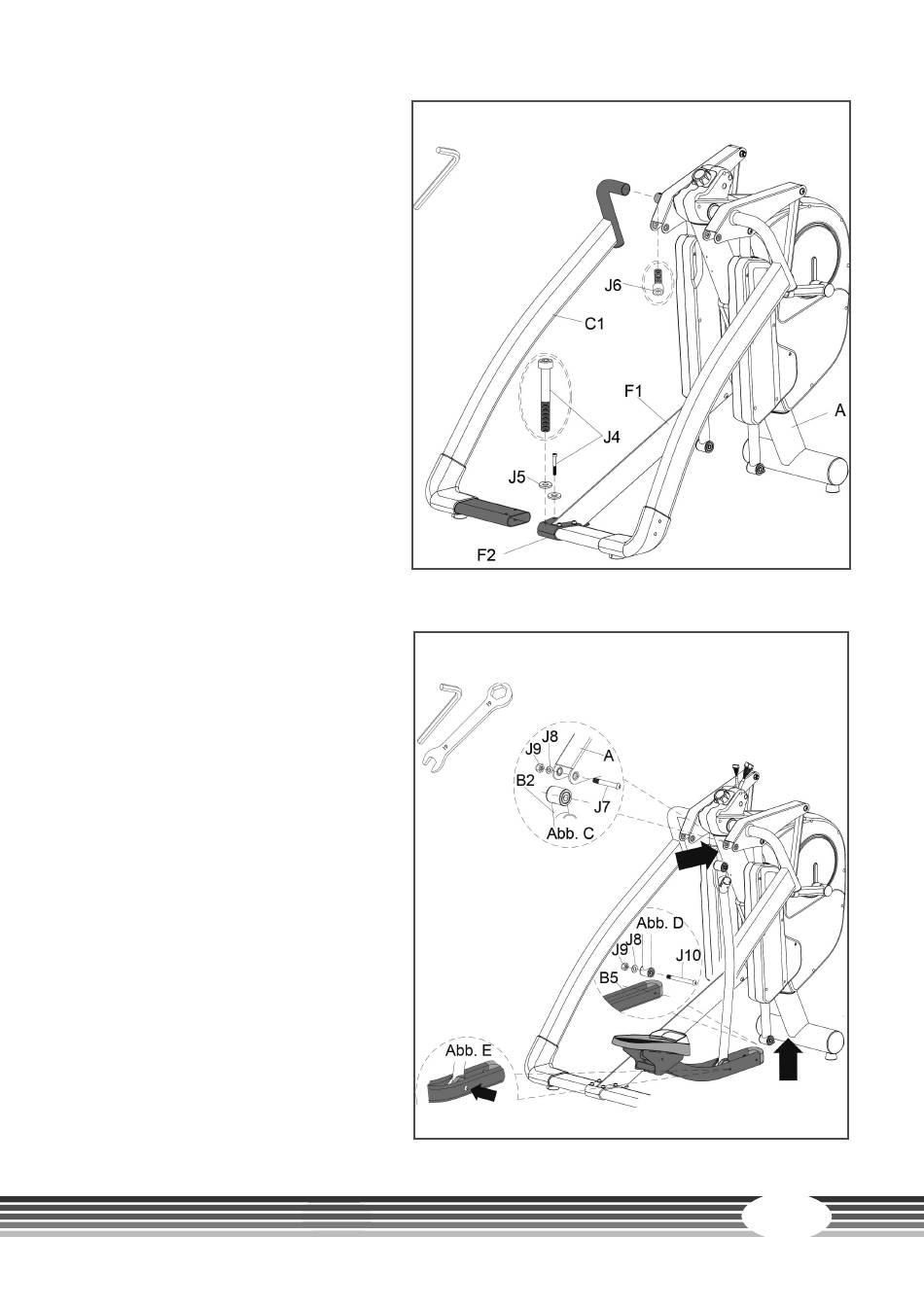

Schritt 5: Montage des linken Stützrahmens (C1)
1. Verbinden Sie das linke Rahmenrohr
(C1) am Hauptrahmen (A) mit
einer Schraube (J6) oben und zwei
Schrauben (J2) und der Halterung
(F2) unten.
2. Jetzt können Sie alle Schrauben aus
den vorherigen Schritten festziehen
(J6, J4).
Schritt 6: Montage der Pedalstangen
1. Verbinden Sie die rechte Pedalstange
(B2) oben mit dem Hauptrahmen (A)
und befestigen Sie diese mit den
Muttern (J9), Unterlegscheiben (J8)
und Schrauben (J3) wie in Abb. C.
2. Befestigen Sie die Pedalstange
unten am Hauptrahmen mit einem
Bolzen (J5), einer Unterlegscheibe
(J8) und einer Mutter (J9) wie in
Abb. D.
3. Ziehen Sie den Bolzen (J5) und die
Mutter (J9) fest; siehe Abb. E.
4. Wiederholen Sie den Vorgang für die
linke Pedalstange (B1).
