83249001 • 1/2012-03 • Vo
Montage- und Betriebsanleitung
Ölbrenner WM - L10/3-A / T (W-FM 50)
3 Produktbeschreibung
3.3.2 Ölzufuhr
Ölpumpe
Die Pumpe saugt das Öl über die Versorgungsleitung an und fördert es unter Druck
zu den Öldüsen. Dabei hält das Druckregelventil den Öldruck konstant. Ein Magnet-
ventil öffnet und schließt die Ölzufuhr zu den Düsen. Druckregelventil und Magnet-
ventil sind in der Pumpe integriert.
Magnetventile
Die Magnetventile öffnen und sperren die Ölzufuhr.
Während der Vorbelüftungszeit sind alle Magnetventile geschlossen. Zum Zünden
des Brenners öffnet der Feuerungsmanager das Magnetventil an der Ölpumpe. Je
nach Wärmeanforderung werden im Betrieb die Düsen 2 und 3 zugeschaltet, indem
der Feuerungsmanager die entsprechenden Magnetventile öffnet.
Düsenkopf
Von der Pumpe gelangt das Öl über die Magnetventile und Druckleitungen zum Dü-
senkopf, an dem die Düsen das Öl zerstäuben.

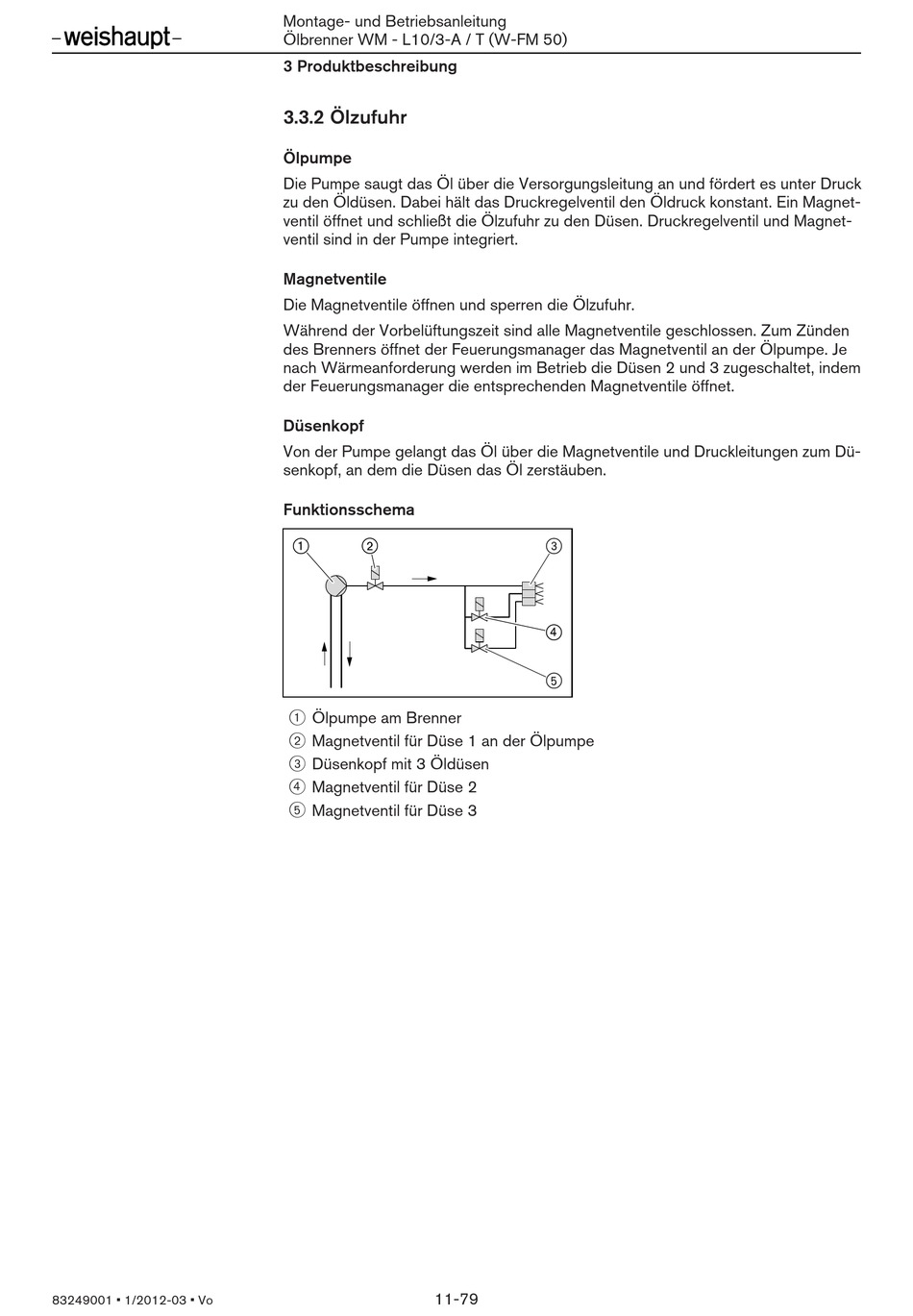

Funktionsschema
1 Ölpumpe am Brenner
2 Magnetventil für Düse 1 an der Ölpumpe
3 Düsenkopf mit 3 Öldüsen
4 Magnetventil für Düse 2
5 Magnetventil für Düse 3
11-79
