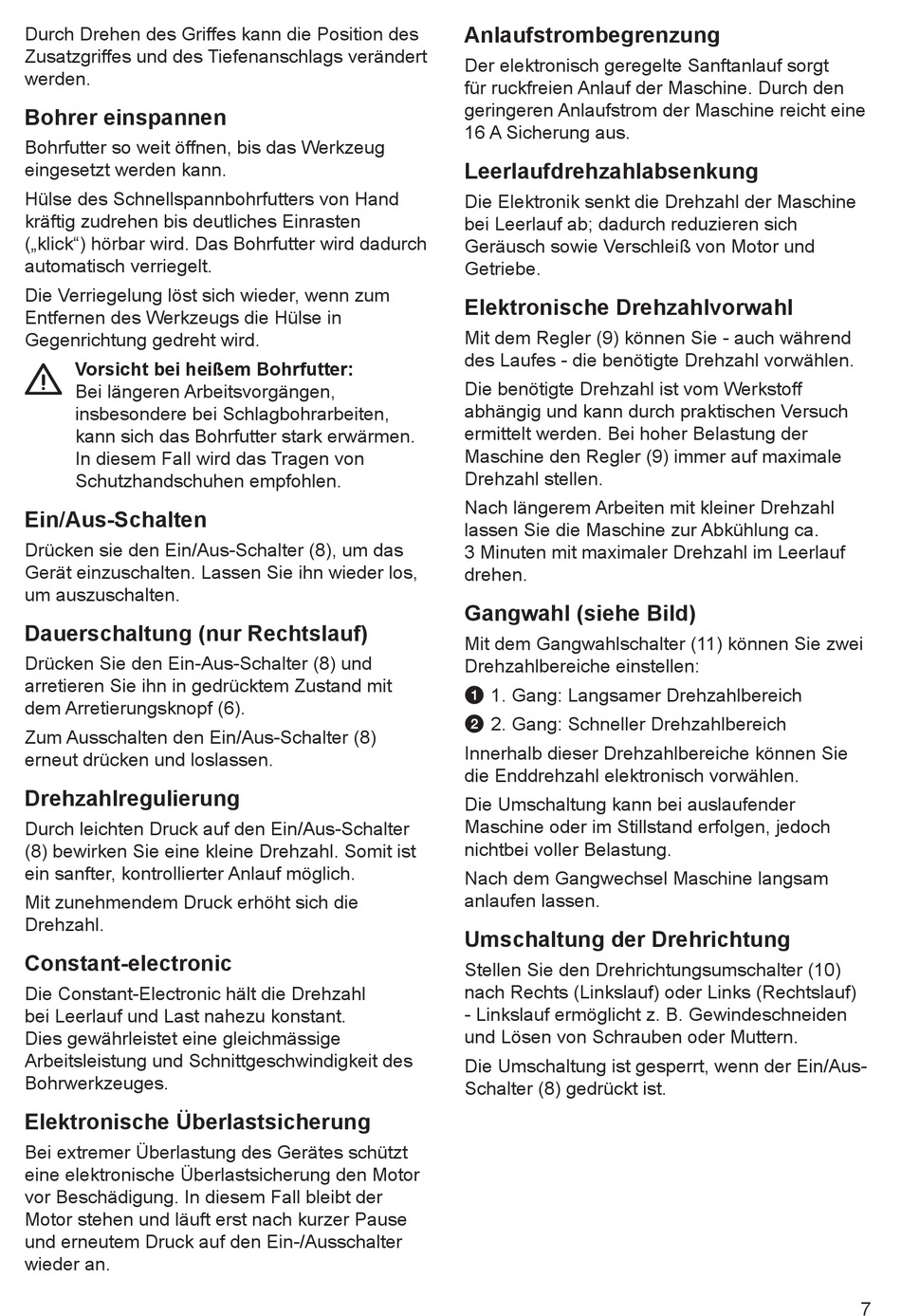

Protool PDP 24-2 EAQ Originalbetriebsanleitung Seite 7

Durch Drehen des Griffes kann die Position des
Zusatzgriffes und des Tiefenanschlags verändert
werden.
Bohrer einspannen
Bohrfutter so weit öffnen, bis das Werkzeug
eingesetzt werden kann.
Hülse des Schnellspannbohrfutters von Hand
kräftig zudrehen bis deutliches Einrasten
(„klick") hörbar wird. Das Bohrfutter wird dadurch
automatisch verriegelt.
Die Verriegelung löst sich wieder, wenn zum
Entfernen des Werkzeugs die Hülse in
Gegenrichtung gedreht wird.
Vorsicht bei heißem Bohrfutter:
Bei längeren Arbeitsvorgängen,
insbesondere bei Schlagbohrarbeiten,
kann sich das Bohrfutter stark erwärmen.
In diesem Fall wird das Tragen von
Schutzhandschuhen empfohlen.
Ein/Aus-Schalten
Drücken sie den Ein/Aus‑Schalter (8), um das
Gerät einzuschalten. Lassen Sie ihn wieder los,
um auszuschalten.
Dauerschaltung (nur Rechtslauf)
Drücken Sie den Ein‑Aus‑Schalter (8) und
arretieren Sie ihn in gedrücktem Zustand mit
dem Arretierungsknopf (6).
Zum Ausschalten den Ein/Aus‑Schalter (8)
erneut drücken und loslassen.
Drehzahlregulierung
Durch leichten Druck auf den Ein/Aus‑Schalter
(8) bewirken Sie eine kleine Drehzahl. Somit ist
ein sanfter, kontrollierter Anlauf möglich.
Mit zunehmendem Druck erhöht sich die
Drehzahl.
Constant-electronic
Die Constant‑Electronic hält die Drehzahl
bei Leerlauf und Last nahezu konstant.
Dies gewährleistet eine gleichmässige
Arbeitsleistung und Schnittgeschwindigkeit des
Bohrwerkzeuges.
Elektronische Überlastsicherung
Bei extremer Überlastung des Gerätes schützt
eine elektronische Überlastsicherung den Motor
vor Beschädigung. In diesem Fall bleibt der
Motor stehen und läuft erst nach kurzer Pause
und erneutem Druck auf den Ein‑/Ausschalter
wieder an.
Anlaufstrombegrenzung
Der elektronisch geregelte Sanftanlauf sorgt
für ruckfreien Anlauf der Maschine. Durch den
geringeren Anlaufstrom der Maschine reicht eine
16 A Sicherung aus.
Leerlaufdrehzahlabsenkung
Die Elektronik senkt die Drehzahl der Maschine
bei Leerlauf ab; dadurch reduzieren sich
Geräusch sowie Verschleiß von Motor und
Getriebe.
Elektronische Drehzahlvorwahl
Mit dem Regler (9) können Sie ‑ auch während
des Laufes ‑ die benötigte Drehzahl vorwählen.
Die benötigte Drehzahl ist vom Werkstoff
abhängig und kann durch praktischen Versuch
ermittelt werden. Bei hoher Belastung der
Maschine den Regler (9) immer auf maximale
Drehzahl stellen.
Nach längerem Arbeiten mit kleiner Drehzahl
lassen Sie die Maschine zur Abkühlung ca.
3 Minuten mit maximaler Drehzahl im Leerlauf
drehen.
Gangwahl (siehe Bild)
Mit dem Gangwahlschalter (11) können Sie zwei
Drehzahlbereiche einstellen:
1 1. Gang: Langsamer Drehzahlbereich
2 2. Gang: Schneller Drehzahlbereich
Innerhalb dieser Drehzahlbereiche können Sie
die Enddrehzahl elektronisch vorwählen.
Die Umschaltung kann bei auslaufender
Maschine oder im Stillstand erfolgen, jedoch
nichtbei voller Belastung.
Nach dem Gangwechsel Maschine langsam
anlaufen lassen.
Umschaltung der Drehrichtung
Stellen Sie den Drehrichtungsumschalter (10)
nach Rechts (Linkslauf) oder Links (Rechtslauf)
‑ Linkslauf ermöglicht z. B. Gewindeschneiden
und Lösen von Schrauben oder Muttern.
Die Umschaltung ist gesperrt, wenn der Ein/Aus‑
Schalter (8) gedrückt ist.
7
