Vŕtanie a príklepové vŕtanie
Páčkou radenia príklepu (4) sa zaraďuje alebo
vyraďuje príklep. Radenie môžete vykonávať aj
za chodu stroja.
Vŕtanie

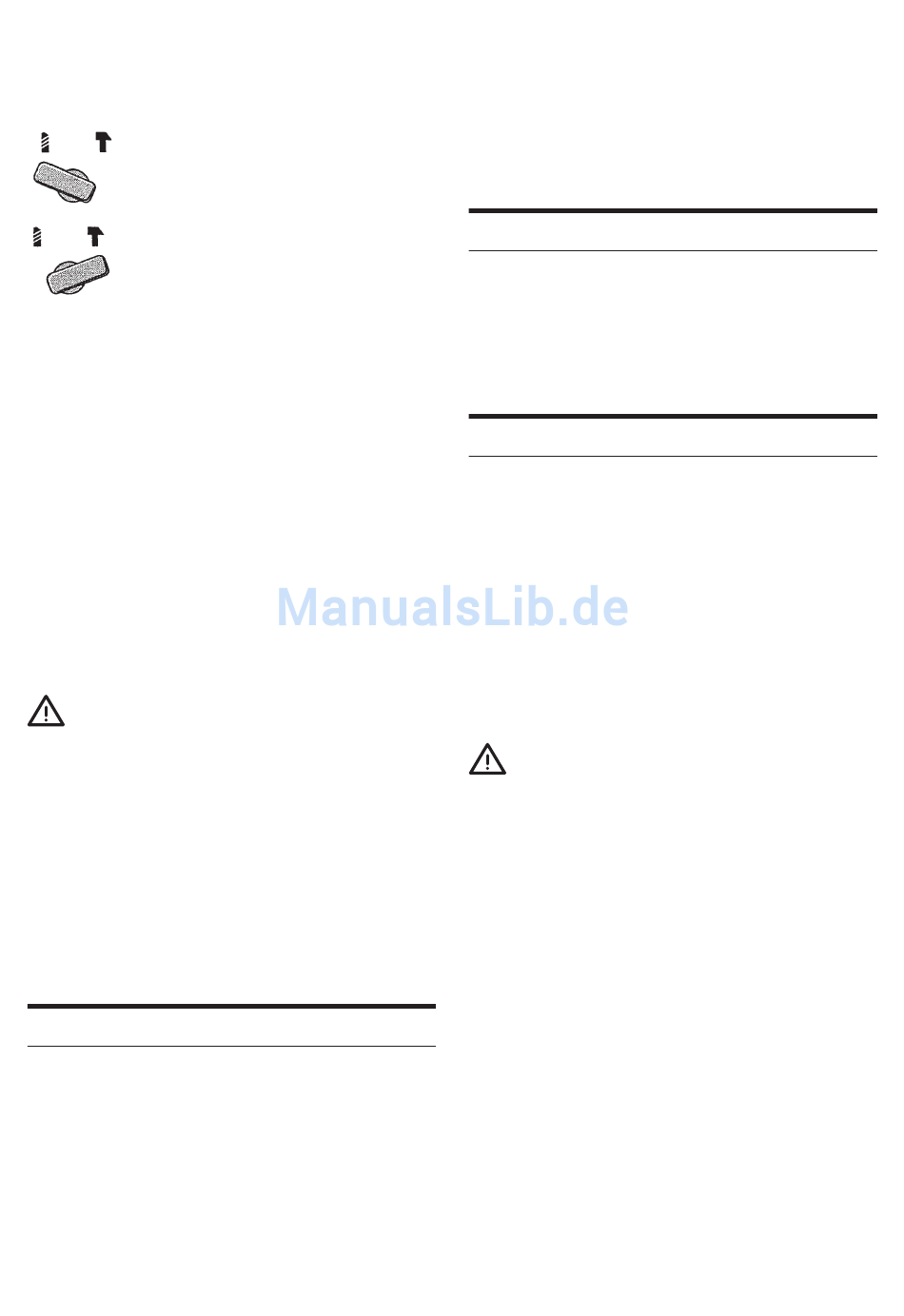

Presuňte páčku radenia (4) vľavo
k symbolu vrták.
Vŕtanie príklepové
Presuňte páčku radenia (4) vpravo
k symbolu kladivko.
Vŕtanie príklepom odporúčame používať
v betóne, murive a kamenine. Páčka prepínača
(10) musí byť vždy presunutá na pravý beh.
Výmena rýchloupínacieho skľúčidla
(obrázok)
Upínacia hlava je poistená proti uvoľneniu
z vŕtacieho vretena poistnou skrutkou (16).
Upínaciu hlavu úplne otvorte a poistnú skrutku
(Pozor, ľavý závit!) celkom vyskrutkujte.
Upnite šesťhranný kľúč (17) do skľúčidla.
Pridržte vreteno na plochách (2) otvoreným
kľúčom (15 mm). Otáčaním skľúčidla vľavo
šesťhranným kľúčom skľúčidlo vyskrutkujte.
Pevne upnuté skľúčidlo uvoľníte údermi kladivom
na šesťhranný kľúč.
Pri naskrutkovaní skľúčidla postupujte
v opačnom poradí. Pred utiahnutím
poistnej skrutky (16) treba rýchlupínacie
skľúčidlo pevne utiahnuť (uťahovací
moment cca 50 Nm).
Skrutkovanie (obrázok)
Vŕtacie vreteno (21) je na uchytenie
skrutkovaných driekov (19) opatrené vnútorným
šesťhrannom. Po demontáži skľúčidla môžete
skrutkovací driek nasunúť priamo do vŕtacieho
vretena. Skrutkovací driek je vo vŕtacom vretene
zaistený poistným krytom (20) proti vypadnutiu.
Pracovné pokyny
Vrtáky
Na oceľ používajte bezchybné a naostrené
vrtáky z kvalitnej rýchloreznej ocele.
Vŕtacie stojany
Pre presné vŕtanie do menších dielov
odporúčame použiť stojan na vŕtanie.
Zverák
Riadne upnite obrobky do skrutkového zveráka.
Tým zabránite otočeniu obrobkov a možnému
úrazu.
90
Vŕtanie do obkladačiek
Presuňte páčku radenia príklepu (4) na symbol –
vrták. Po prevŕtaní vrchnej vrstvy presuňte páčku
príklepu na symbol – kladivo.
Rezanie závitov
Dôkladne upnite závitník v skľúčidle značnou
silou, inak dôjde k jeho prekĺznutiu.
Skladovanie
Zabalený stroj, môžete skladovať v suchom
sklade bez vykurovania, kde teplota neklesne
pod ‑5 °C. Nezabalený stroj uchovávajte iba
v suchom sklade, kde teplota neklesne pod
+5 °C a kde je zabránené náhlym zmenám
teploty.
Údržba
‰ Vetracie otvory (5) krytu motora sa nesmú
upchať.
‰ Asi po 200 hodinách prevádzky vykonajte
kontrolu uhlíkov a uhlíky kratšie ako 5 mm
vymeňte.
‑ Asi po 200 hodinách prevádzky vykonajte
výmenu mazacieho tuku.
‑ Ak sú opotrebované uhlíky, náradie sa
samočinne vypne. Náradie treba v takomto
prípade zaslať do autorizovanej opravovne
(pozri prílohu).
So zreteľom na bezpečnosť pred úrazom
elektrickým prúdom a zachovanie triedy
ochrany sa musia tieto práce vykonať
v odbornej elektrotechnickej dielni, ktorá
má oprávnenie tieto práce vykonávať.
