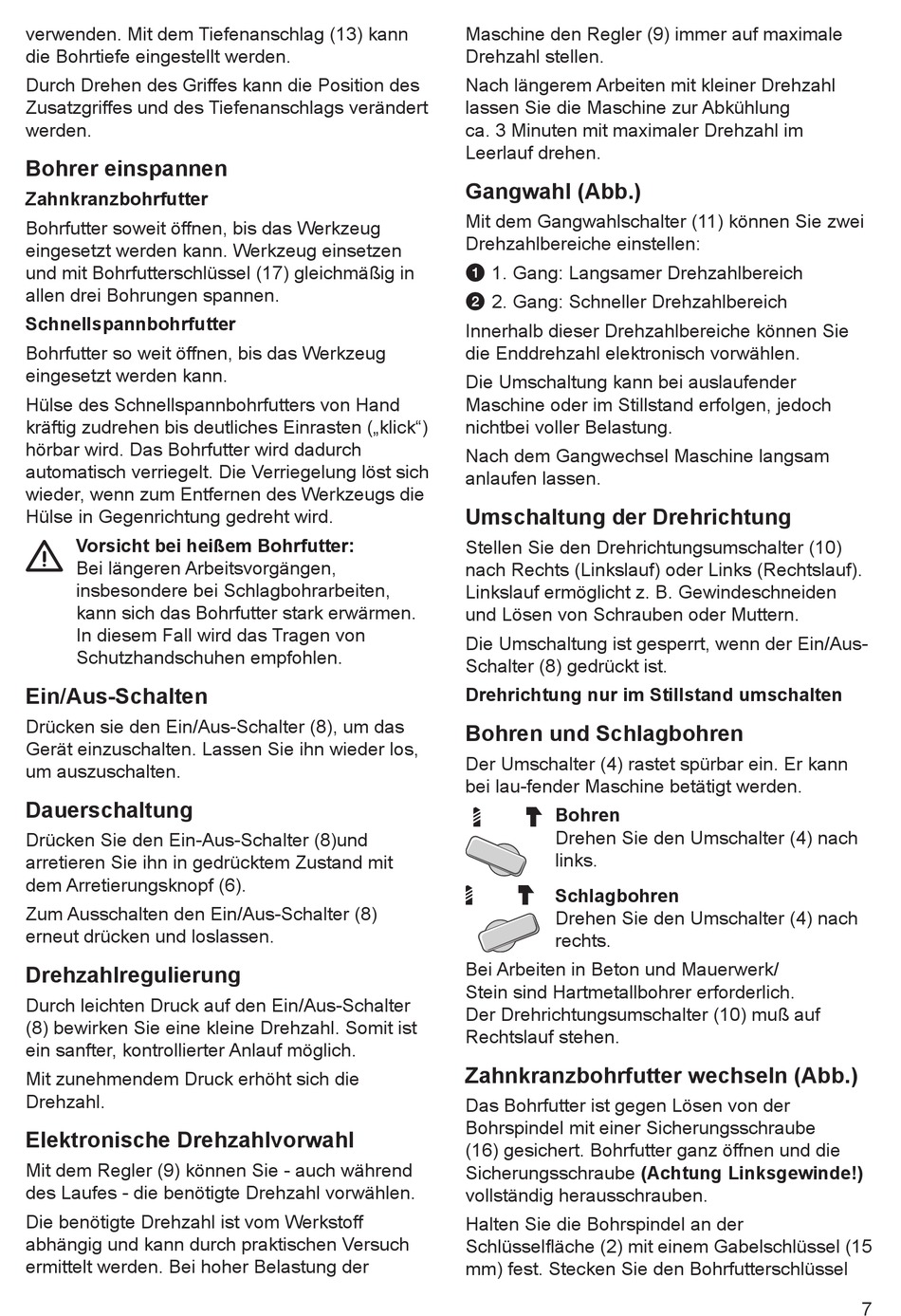

verwenden. Mit dem Tiefenanschlag (13) kann
die Bohrtiefe eingestellt werden.
Durch Drehen des Griffes kann die Position des
Zusatzgriffes und des Tiefenanschlags verändert
werden.
Bohrer einspannen
Zahnkranzbohrfutter
Bohrfutter soweit öffnen, bis das Werkzeug
eingesetzt werden kann. Werkzeug einsetzen
und mit Bohrfutterschlüssel (17) gleichmäßig in
allen drei Bohrungen spannen.
Schnellspannbohrfutter
Bohrfutter so weit öffnen, bis das Werkzeug
eingesetzt werden kann.
Hülse des Schnellspannbohrfutters von Hand
kräftig zudrehen bis deutliches Einrasten („klick")
hörbar wird. Das Bohrfutter wird dadurch
automatisch verriegelt. Die Verriegelung löst sich
wieder, wenn zum Entfernen des Werkzeugs die
Hülse in Gegenrichtung gedreht wird.
Vorsicht bei heißem Bohrfutter:
Bei längeren Arbeitsvorgängen,
insbesondere bei Schlagbohrarbeiten,
kann sich das Bohrfutter stark erwärmen.
In diesem Fall wird das Tragen von
Schutzhandschuhen empfohlen.
Ein/Aus-Schalten
Drücken sie den Ein/Aus-Schalter (8), um das
Gerät einzuschalten. Lassen Sie ihn wieder los,
um auszuschalten.
Dauerschaltung
Drücken Sie den Ein-Aus-Schalter (8)und
arretieren Sie ihn in gedrücktem Zustand mit
dem Arretierungsknopf (6).
Zum Ausschalten den Ein/Aus-Schalter (8)
erneut drücken und loslassen.

Drehzahlregulierung

Durch leichten Druck auf den Ein/Aus-Schalter
(8) bewirken Sie eine kleine Drehzahl. Somit ist
ein sanfter, kontrollierter Anlauf möglich.
Mit zunehmendem Druck erhöht sich die
Drehzahl.
Elektronische Drehzahlvorwahl
Mit dem Regler (9) können Sie - auch während
des Laufes - die benötigte Drehzahl vorwählen.
Die benötigte Drehzahl ist vom Werkstoff
abhängig und kann durch praktischen Versuch
ermittelt werden. Bei hoher Belastung der
Maschine den Regler (9) immer auf maximale
Drehzahl stellen.
Nach längerem Arbeiten mit kleiner Drehzahl
lassen Sie die Maschine zur Abkühlung
ca. 3 Minuten mit maximaler Drehzahl im
Leerlauf drehen.
Gangwahl (Abb.)
Mit dem Gangwahlschalter (11) können Sie zwei
Drehzahlbereiche einstellen:
1 1. Gang: Langsamer Drehzahlbereich
2 2. Gang: Schneller Drehzahlbereich
Innerhalb dieser Drehzahlbereiche können Sie
die Enddrehzahl elektronisch vorwählen.
Die Umschaltung kann bei auslaufender
Maschine oder im Stillstand erfolgen, jedoch
nichtbei voller Belastung.
Nach dem Gangwechsel Maschine langsam
anlaufen lassen.
Umschaltung der Drehrichtung
Stellen Sie den Drehrichtungsumschalter (10)
nach Rechts (Linkslauf) oder Links (Rechtslauf).
Linkslauf ermöglicht z. B. Gewindeschneiden
und Lösen von Schrauben oder Muttern.
Die Umschaltung ist gesperrt, wenn der Ein/Aus-
Schalter (8) gedrückt ist.
Drehrichtung nur im Stillstand umschalten
Bohren und Schlagbohren
Der Umschalter (4) rastet spürbar ein. Er kann
bei lau-fender Maschine betätigt werden.
Bohren
Drehen Sie den Umschalter (4) nach
links.
Schlagbohren
Drehen Sie den Umschalter (4) nach
rechts.
Bei Arbeiten in Beton und Mauerwerk/
Stein sind Hartmetallbohrer erforderlich.
Der Drehrichtungsumschalter (10) muß auf
Rechtslauf stehen.
Zahnkranzbohrfutter wechseln (Abb.)
Das Bohrfutter ist gegen Lösen von der
Bohrspindel mit einer Sicherungsschraube
(16) gesichert. Bohrfutter ganz öffnen und die
Sicherungsschraube (Achtung Linksgewinde!)
vollständig herausschrauben.
Halten Sie die Bohrspindel an der
Schlüsselfläche (2) mit einem Gabelschlüssel (15
mm) fest. Stecken Sie den Bohrfutterschlüssel
