8024473/2019-06-18 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Sicherstellen, dass die folgenden steuerungstechnischen und elektrischen Voraus‐
b
setzungen erfüllt sind, damit der Sicherheits-Lichtvorhang seine Schutzfunktion
erfüllen kann.
•
Die Steuerung der Maschine muss elektrisch beeinflussbar sein
•
Die elektrische Steuerung der Maschine muss den Anforderungen von
IEC 60204-1 entsprechen
•
Je nach national gültigen Bestimmungen oder erforderlicher Zuverlässigkeit der
Sicherheitsfunktion muss eine Wiederanlaufsperre realisiert werden. Da der
Sicherheits-Lichtvorhang über diese Funktion nicht verfügt, muss diese, falls erfor‐
derlich, in der externen Steuerung realisiert werden.
•
Bei Verwendung einer Sicherheits-Steuerung müssen, je nach national gültigen
Bestimmungen oder erforderlicher Zuverlässigkeit der Sicherheitsfunktion, unter‐
schiedliche Signalpegel der beiden OSSDs erkannt werden. Die maximal von der
Steuerung tolerierte Diskrepanzzeit muss der Anwendung entsprechend gewählt
werden
•
Die Ausgangssignale OSSD1 und OSSD2 dürfen nicht miteinander verbunden wer‐
den
•
In der Maschinensteuerung müssen die Signale der beiden OSSDs getrennt von‐
einander verarbeitet werden

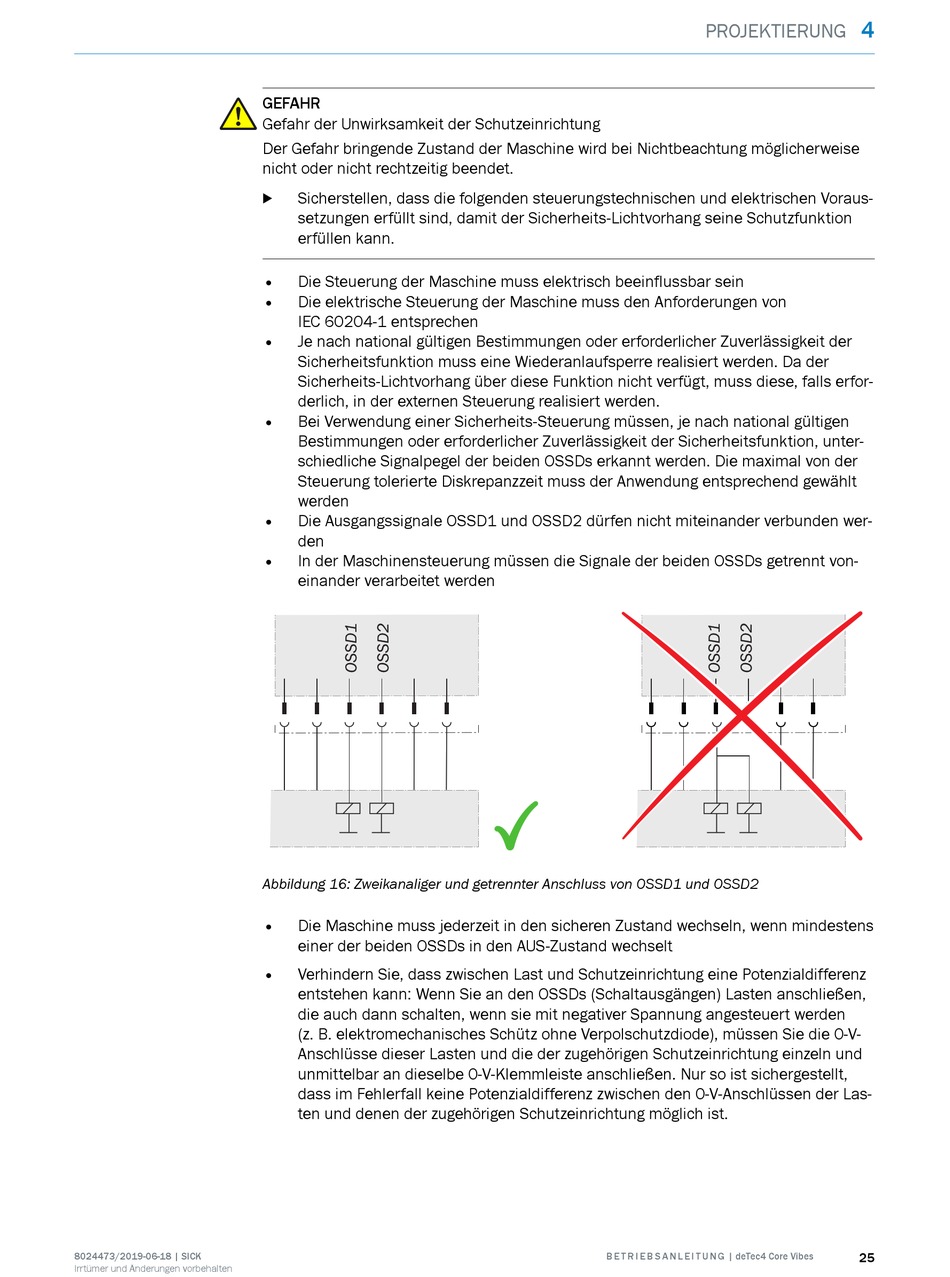

Abbildung 16: Zweikanaliger und getrennter Anschluss von OSSD1 und OSSD2
•
Die Maschine muss jederzeit in den sicheren Zustand wechseln, wenn mindestens
einer der beiden OSSDs in den AUS-Zustand wechselt
•
Verhindern Sie, dass zwischen Last und Schutzeinrichtung eine Potenzialdifferenz
entstehen kann: Wenn Sie an den OSSDs (Schaltausgängen) Lasten anschließen,
die auch dann schalten, wenn sie mit negativer Spannung angesteuert werden
(z. B. elektromechanisches Schütz ohne Verpolschutzdiode), müssen Sie die 0-V-
Anschlüsse dieser Lasten und die der zugehörigen Schutzeinrichtung einzeln und
unmittelbar an dieselbe 0-V-Klemmleiste anschließen. Nur so ist sichergestellt,
dass im Fehlerfall keine Potenzialdifferenz zwischen den 0-V-Anschlüssen der Las‐
ten und denen der zugehörigen Schutzeinrichtung möglich ist.
PROJEKTIERUNG
B E T R I E B S A N L E I T U N G | deTec4 Core Vibes
4
25
