3 Montage
Hinweis:
Wir empfehlen, den Vaillant ecoTEC exclusiv auf
einer Anschlusskonsole (Zubehör) zu montieren.
Achtung!
Spülen Sie vor der Montage des Gerätes die
Heizungsanlage gründlich durch, um
Fremdkörper wie Schweißperlen, Dichtungsreste
oder Schmutz zu entfernen.
Zur Montage des Gerätes auf einer Anschlusskonsole ist
wie folgt vorzugehen:
• Legen Sie die Montagehöhe für den Vaillant ecoTEC
exclusiv entsprechend Abb. 3.2 fest. Beachten Sie ins-
besondere das Maß C, wenn das Gerät mit einem
Warmwasserspeicher des Typs VIH CR oder CQ kombi-
niert werden soll.
• Ermitteln Sie mit Hilfe der dem Gerät beiliegenden
Montageschablone die Befestigungsbohrungen für den
Halter (1) und die Anschlusskonsole (Zubehör) (2)
(s. Abb. 3.4 und 3.5).
• Befestigen Sie den mitgelieferten Halter (1) an der
Wand.
• Montieren Sie die Anschlusskonsole (2).
• Entfernen Sie die Transportsicherungen an den Vor-
und Rücklaufleitungen sowie am Gasanschluss des
Gerätes.
• Setzen Sie das Gerät von oben auf den Halter auf, und
führen Sie gleichzeitig die Anschlussrohre für
Heizungsvorlauf (3) und -rücklauf (4) in die entspre-
chenden Anschlüsse an der Anschlusskonsole ein.
• Achten Sie auf eine spannungsfreie Montage aller
Anschlussrohre.
Achtung!
Bei der Montage des Gerätes ist auf eine ausrei-
chende Tragfähigkeit der Befestigungsteile zu
achten. Dabei ist auch die Beschaffenheit der
Wand zu berücksichtigen.
12 12
3.5.2 Gerät aufhängen
• Hängen Sie das Gerät von oben mit dem Aufhänge-
bügel (3) in den Gerätehalter (1), gleichzeitig führen
Sie die Anschlussrohre in die Wartungshähne.
• Montieren Sie die Leitungsanschlüsse am Gerät span-
nungsfrei.
1

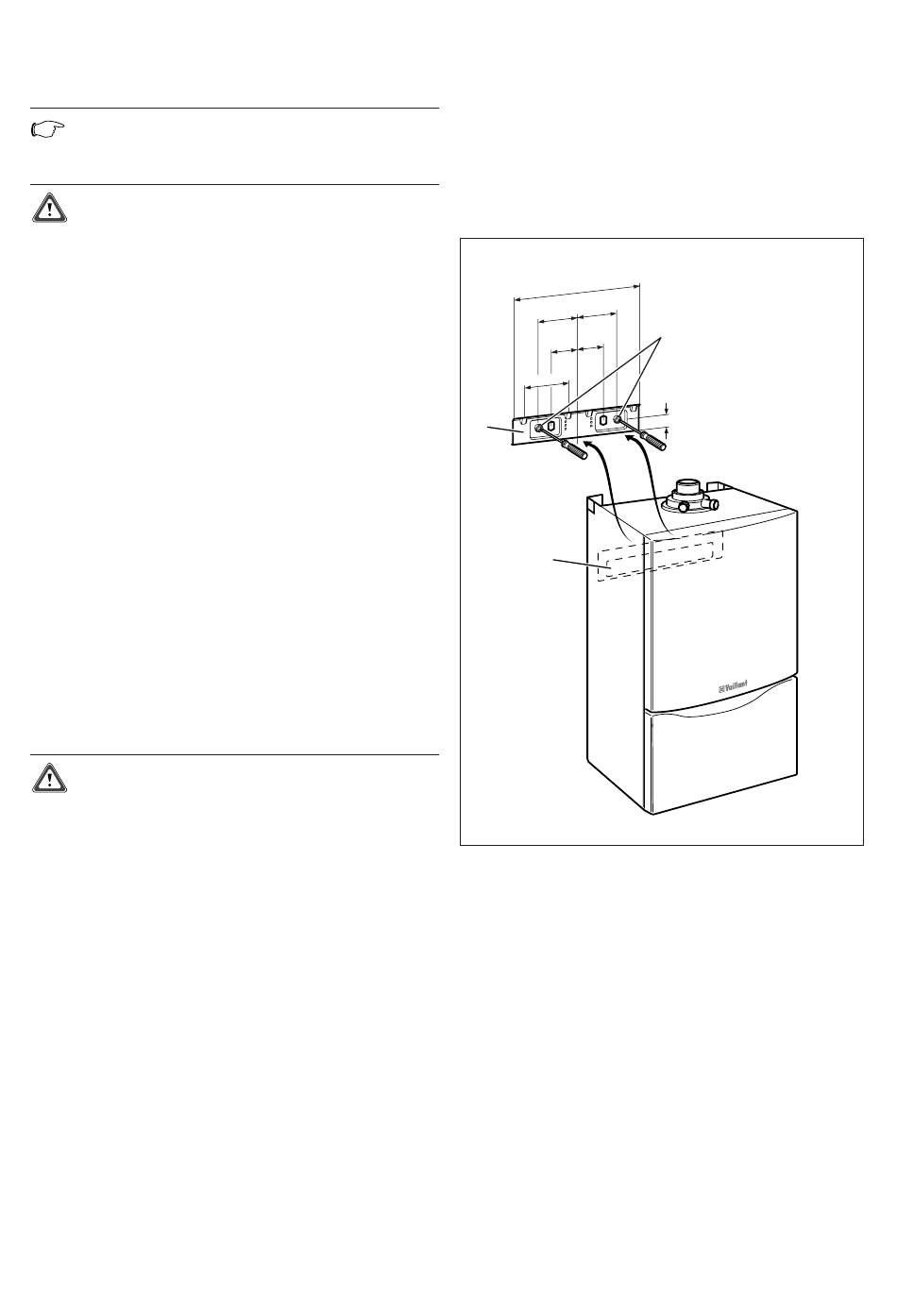

Abb. 3.6 Gerät aufhängen
Installations- und Wartungsanleitung Gas-Wandheizgeräte mit Brennwerttechnik ecoTEC /2 exclusiv
