4 Installation

4.5 Kondenswasserablauf

1
2

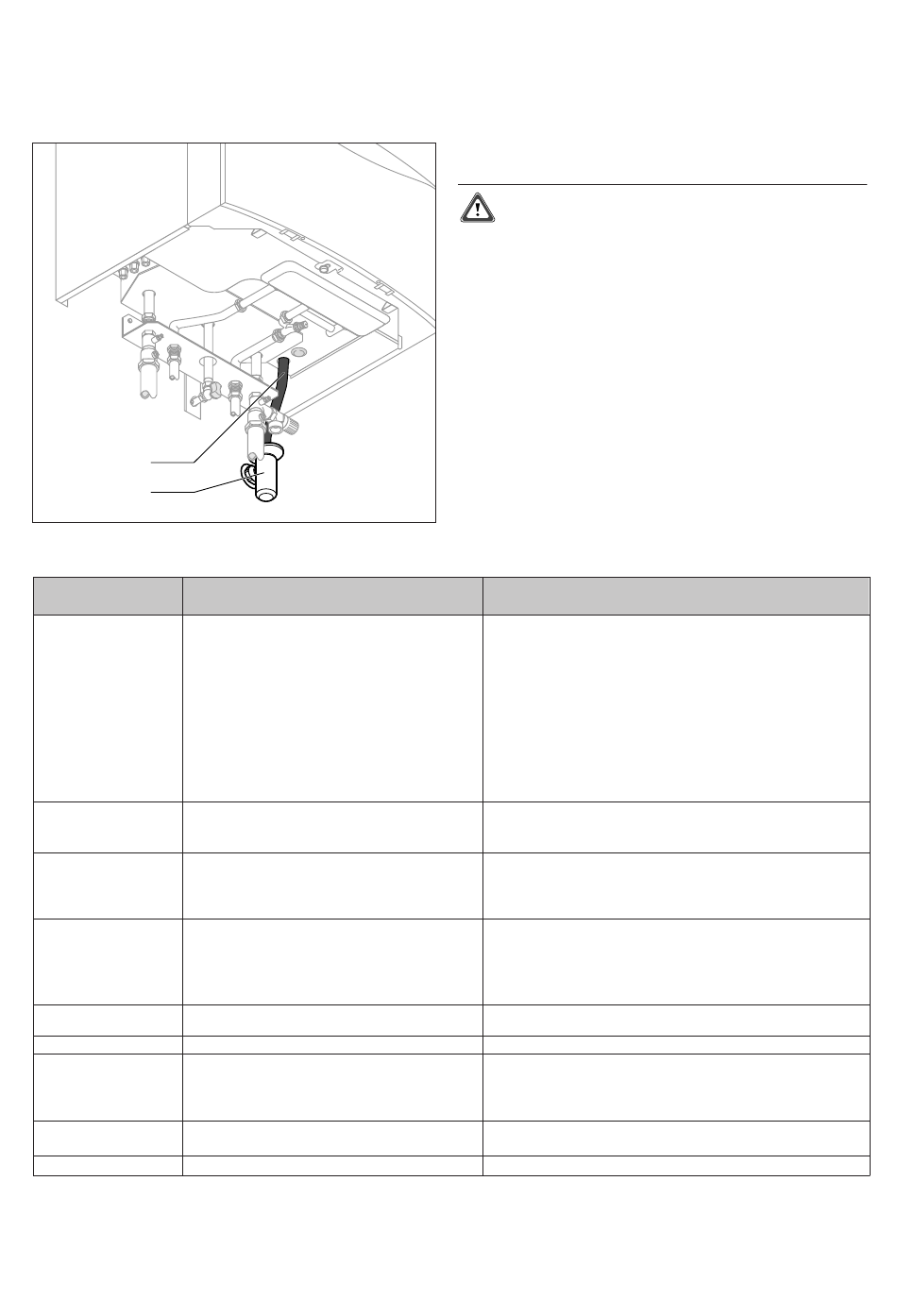

Abb. 4.5 Kondenswasserablauf
Grundstoff Sorte
Steinzeug Steinzeugrohr mit Steckmuffe
Steinzeugrohr mit glatten Enden
Steinzeugrohr mit glatten Enden dünnwandig
Glas Borsilikat-Rohre
Polyvinylchlorid PVC-U-Rohr
PVC-U-Rohr mit gewelltem Aussenrohr
PVC-U-Rohr profiliert
PVC-U-Rohr kerngeschäumt
PVC-U-Rohr
Polyethylen PE-HD-Rohr
PE-HD-Rohr mit profilierter Wellung
Polypropylen PP-Rohr
PP-Rohr mineralverstärkt
Styrol- ABS-Rohr
Copolymerisate ASA-Rohr
ABS/ASA PVC
ABS/ASA PVC mit
mineralfaserverstärkter Aussenschicht
Polyesterharz UP-GF-Rohr
glasfaserverstärktes Polyesterharz
Eisen Rohr aus nichtrostendem Stahl
Tab. 4.1 Zulässige Abwasserrohre für Kondenswasser aus Brennwertgeräten nach DIN 1986-4;
Werkstoffe, die ohne Einschränkung gegenüber Kondenswasser beständig sind
16 16
Das bei der Verbrennung entstehende Kondenswasser
wird vom Kondenswasserablaufrohr über einen
Ablauftrichter zum Abwasseranschluss geleitet.
Achtung!
Vergiftungsgefahr durch Abgasaustritt! Der
interne Siphon könnte leergesaugt werden.
Kondenswasserablaufrohr nicht dicht mit der
Abwasserleitung verbinden!
• Hängen Sie das Kondenswasserablaufrohr des Gerätes
(1) in den vorinstallierten Ablauftrichter (2).
Der Ablauftrichter dient gleichzeitig zum Ableiten evtl.
am Sicherheitsventil austretenden Heizungswassers.
Muss bei der Installation die Kondenswasserablaufleitung
verlängert werden, sind nur zulässige Ablaufrohre nach
DIN 1986-4 zu verwenden (vgl. Tab. 4.1 ).
DIN-Normen oder bauaufsichtliches Prüfzeichen
DIN 1230-1
DIN EN 295-1
DIN EN 295-2
DIN EN 295-3
DIN 1230-6
DIN EN 295-1
DIN EN 295-2
DIN EN 295-3
DIN EN 295-1
DIN EN 295-2
DIN EN 295-3 und Zulassung
Zulassung
DIN V 19534-1
DIN V 19534-2
Zulassung
Zulassung
DIN 19538
DIN 19535-1
DIN 19535-2
DIN 19537-1
DIN 19537-2
Zulassung
DIN V 19560
Zulassung
DIN V 19561
Zulassung
DIN V 19565-1
Zulassung
