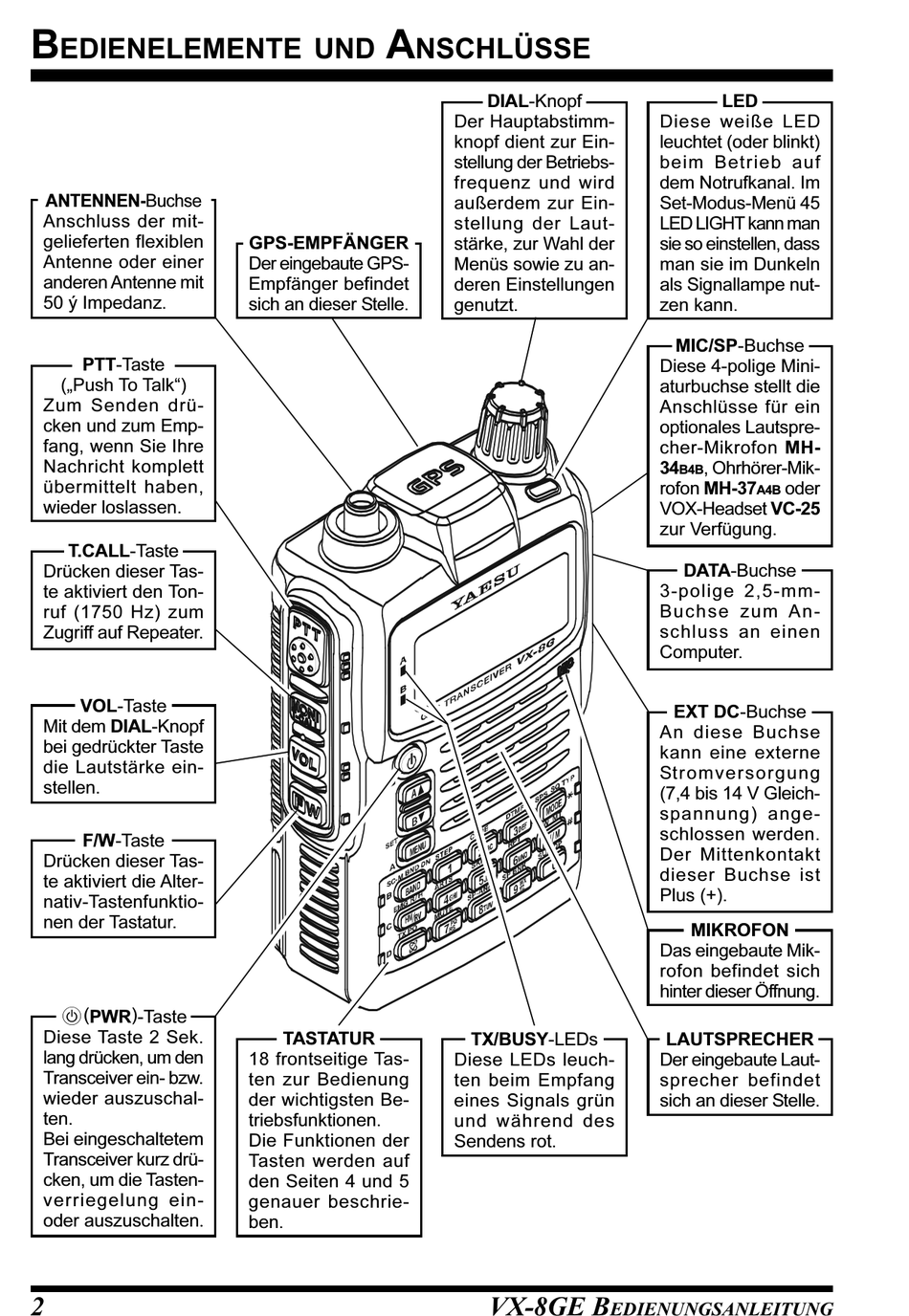

Bedienelemente Und Anschlüsse - Yaesu vx-8ge Bedienungsanleitung

B
EDIENELEMENTE UND
ANTENNEN-Buchse
Anschluss der mit-
gelieferten flexiblen
Antenne oder einer
anderen Antenne mit
50 ý Impedanz.
PTT-Taste
(„Push To Talk")
Zum Senden drü-
cken und zum Emp-
fang, wenn Sie Ihre
Nachricht komplett
übermittelt haben,
wieder loslassen.
T.CALL-Taste
Drücken dieser Tas-
te aktiviert den Ton-
ruf (1750 Hz) zum
Zugriff auf Repeater.
VOL-Taste
Mit dem DIAL-Knopf
bei gedrückter Taste
die Lautstärke ein-
stellen.
F/W-Taste
Drücken dieser Tas-
te aktiviert die Alter-
nativ-Tastenfunktio-
nen der Tastatur.
p ( PWR ) -Taste
Diese Taste 2 Sek.
lang drücken, um den
Transceiver ein- bzw.
wieder auszuschal-
ten.
Bei eingeschaltetem
Transceiver kurz drü-
cken, um die Tasten-
verriegelung ein-
oder auszuschalten.
2
A
NSCHLÜSSE
GPS-EMPFÄNGER
Der eingebaute GPS-
Empfänger befindet
sich an dieser Stelle.
TASTATUR
18 frontseitige Tas-
ten zur Bedienung
der wichtigsten Be-
triebsfunktionen.
Die Funktionen der
Tasten werden auf
den Seiten 4 und 5
genauer beschrie-
ben.
DIAL-Knopf
Der Hauptabstimm-
knopf dient zur Ein-
stellung der Betriebs-
frequenz und wird
außerdem zur Ein-
stellung der Laut-
stärke, zur Wahl der
Menüs sowie zu an-
deren Einstellungen
genutzt.
TX/BUSY-LEDs
Diese LEDs leuch-
ten beim Empfang
eines Signals grün
und während des
Sendens rot.
VX-8GE B
EDIENUNGSANLEITUNG
LED
Diese weiße LED
leuchtet (oder blinkt)
beim Betrieb auf
dem Notrufkanal. Im
Set-Modus-Menü 45
LED LIGHT kann man
sie so einstellen, dass
man sie im Dunkeln
als Signallampe nut-
zen kann.
MIC/SP-Buchse
Diese 4-polige Mini-
aturbuchse stellt die
Anschlüsse für ein
optionales Lautspre-
cher-Mikrofon MH-
34 , Ohrhörer-Mik-
B4B
rofon MH-37 oder
A4B
VOX-Headset VC-25
zur Verfügung.
DATA-Buchse
3-polige 2,5-mm-
Buchse zum An-
schluss an einen
Computer.
EXT DC-Buchse
An diese Buchse
kann eine externe
Stromversorgung
(7,4 bis 14 V Gleich-
spannung) ange-
schlossen werden.
Der Mittenkontakt
dieser Buchse ist
Plus (+).
MIKROFON
Das eingebaute Mik-
rofon befindet sich
hinter dieser Öffnung.
LAUTSPRECHER
Der eingebaute Laut-
sprecher befindet
sich an dieser Stelle.
