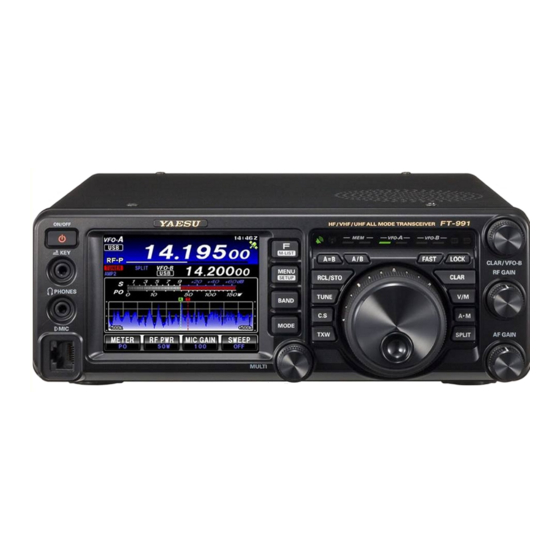

Yaesu FT-991 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Yaesu Anleitungen
  4. Funkgeräte
  5. FT-991
  6. Bedienungsanleitung

Yaesu FT-991 Bedienungsanleitung

Hf/vhf/uhf allmode-funkgeraet
Vorschau ausblenden Andere Handbücher für FT-991:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
HF/VHF/UHF A
-F
llmode
Unkgerät
Ft-991
B
edienUngsAnleitUng
YAESU MUSEN CO., LTD.
Tennozu Parkside Building
2-5-8 Higashi-Shinagawa, Shinagawa-ku, Tokyo 140-0002 Japan
YAESU USA
6125 Phyllis Drive, Cypress, CA 90630, U.S.A.
YAESU UK
Unit 12, Sun Valley Business Park, Winnall Close
Winchester, Hampshire, SO23 0LB, U.K.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Yaesu FT-991

Inhaltszusammenfassung für Yaesu FT-991

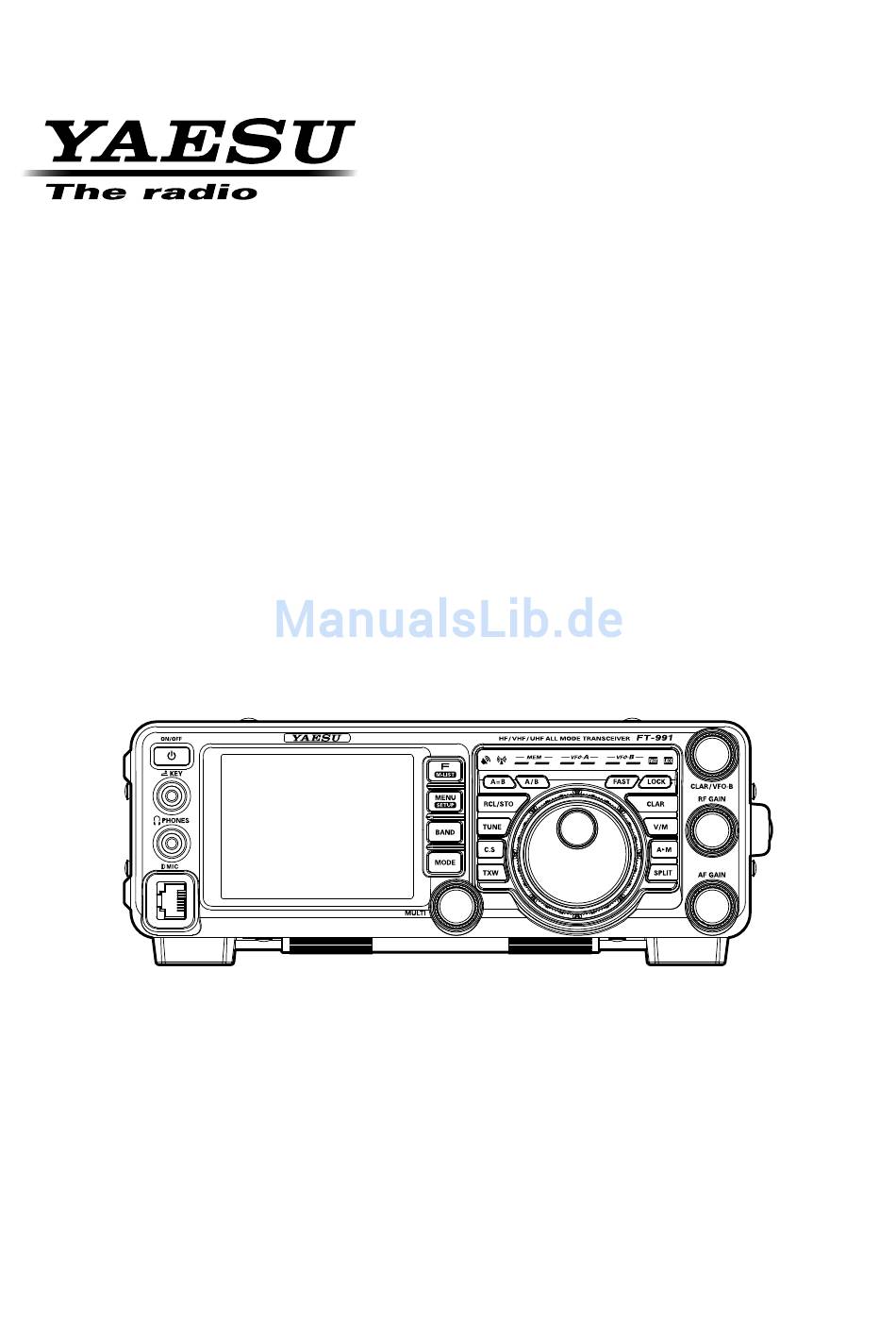

  • Seite 1 HF/VHF/UHF A llmode Unkgerät Ft-991 edienUngsAnleitUng YAESU MUSEN CO., LTD. Tennozu Parkside Building 2-5-8 Higashi-Shinagawa, Shinagawa-ku, Tokyo 140-0002 Japan YAESU USA 6125 Phyllis Drive, Cypress, CA 90630, U.S.A. YAESU UK Unit 12, Sun Valley Business Park, Winnall Close Winchester, Hampshire, SO23 0LB, U.K.
