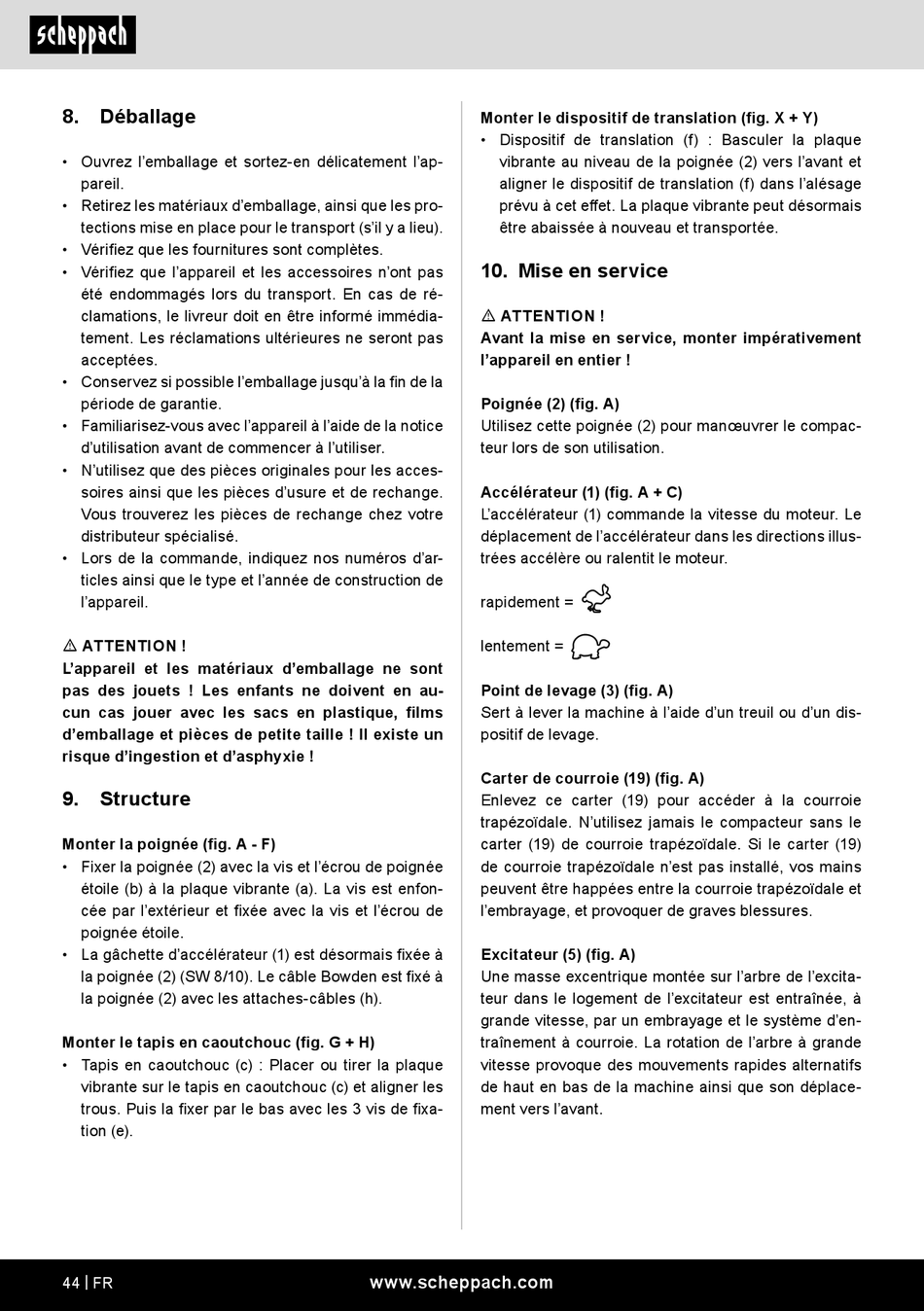

8. Déballage
• Ouvrez l'emballage et sortez-en délicatement l'ap-
pareil.
• Retirez les matériaux d'emballage, ainsi que les pro-
tections mise en place pour le transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas
été endommagés lors du transport. En cas de ré-
clamations, le livreur doit en être informé immédia-
tement. Les réclamations ultérieures ne seront pas
acceptées.
• Conservez si possible l'emballage jusqu'à la fin de la
période de garantie.
• Familiarisez-vous avec l'appareil à l'aide de la notice
d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des pièces originales pour les acces-
soires ainsi que les pièces d'usure et de rechange.
Vous trouverez les pièces de rechange chez votre
distributeur spécialisé.
• Lors de la commande, indiquez nos numéros d'ar-
ticles ainsi que le type et l'année de construction de
l'appareil.
m ATTENTION !
L'appareil et les matériaux d'emballage ne sont
pas des jouets ! Les enfants ne doivent en au-
cun cas jouer avec les sacs en plastique, films
d'emballage et pièces de petite taille ! Il existe un
risque d'ingestion et d'asphyxie !
9.

Structure

Monter la poignée (fig. A - F)
• Fixer la poignée (2) avec la vis et l'écrou de poignée
étoile (b) à la plaque vibrante (a). La vis est enfon-
cée par l'extérieur et fixée avec la vis et l'écrou de
poignée étoile.
• La gâchette d'accélérateur (1) est désormais fixée à
la poignée (2) (SW 8/10). Le câble Bowden est fixé à
la poignée (2) avec les attaches-câbles (h).
Monter le tapis en caoutchouc (fig. G + H)
• Tapis en caoutchouc (c) : Placer ou tirer la plaque
vibrante sur le tapis en caoutchouc (c) et aligner les
trous. Puis la fixer par le bas avec les 3 vis de fixa-
tion (e).
44 | FR
Monter le dispositif de translation (fig. X + Y)
• Dispositif de translation (f) : Basculer la plaque
vibrante au niveau de la poignée (2) vers l'avant et
aligner le dispositif de translation (f) dans l'alésage
prévu à cet effet. La plaque vibrante peut désormais
être abaissée à nouveau et transportée.

10. Mise en service

m ATTENTION !
Avant la mise en service, monter impérativement
l'appareil en entier !
Poignée (2) (fig. A)
Utilisez cette poignée (2) pour manœuvrer le compac-
teur lors de son utilisation.
Accélérateur (1) (fig. A + C)
L'accélérateur (1) commande la vitesse du moteur. Le
déplacement de l'accélérateur dans les directions illus-
trées accélère ou ralentit le moteur.
langsam
rapidement =
vitesse lente
lentement =
Point de levage (3) (fig. A)
slow
Sert à lever la machine à l'aide d'un treuil ou d'un dis-
positif de levage.
Pomalu
Carter de courroie (19) (fig. A)
Pomalý
Enlevez ce carter (19) pour accéder à la courroie
trapézoïdale. N'utilisez jamais le compacteur sans le
Počasnega
carter (19) de courroie trapézoïdale. Si le carter (19)
de courroie trapézoïdale n'est pas installé, vos mains
lassú
peuvent être happées entre la courroie trapézoïdale et
l'embrayage, et provoquer de graves blessures.
бавно
Excitateur (5) (fig. A)
Nopea
Une masse excentrique montée sur l'arbre de l'excita-
teur dans le logement de l'excitateur est entraînée, à
grande vitesse, par un embrayage et le système d'en-
traînement à courroie. La rotation de l'arbre à grande
vitesse provoque des mouvements rapides alternatifs
de haut en bas de la machine ainsi que son déplace-
ment vers l'avant.
