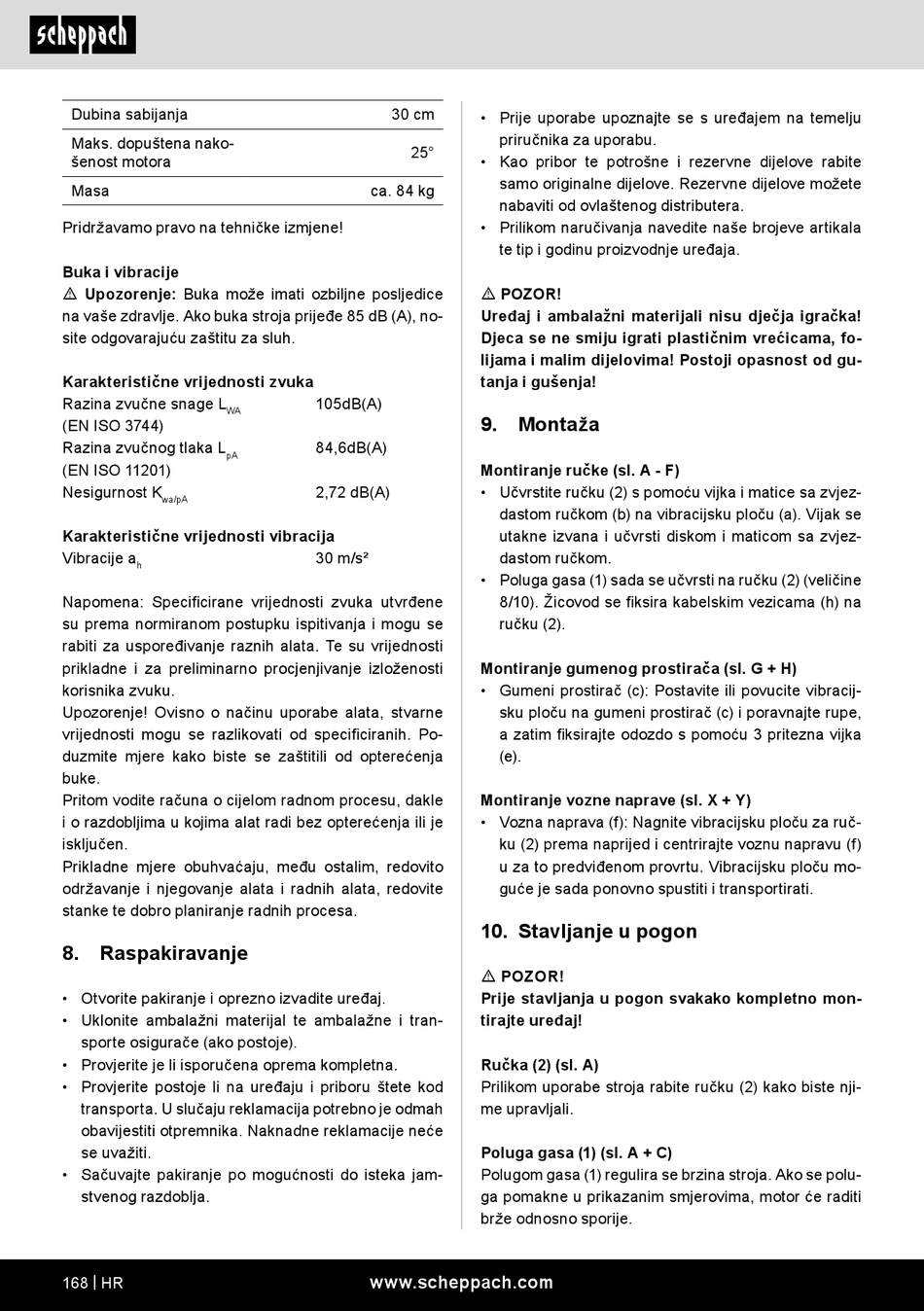

Raspakiravanje; Montaža; Stavljanje U Pogon - Scheppach 5904611903 Original Bedienungsanleitung

Dubina sabijanja
Maks. dopuštena nako-
šenost motora
Masa
Pridržavamo pravo na tehničke izmjene!
Buka i vibracije
m Upozorenje: Buka može imati ozbiljne posljedice
na vaše zdravlje. Ako buka stroja prijeđe 85 dB (A), no-
site odgovarajuću zaštitu za sluh.
Karakteristične vrijednosti zvuka
Razina zvučne snage L
WA
(EN ISO 3744)
Razina zvučnog tlaka L
pA
(EN ISO 11201)
Nesigurnost K
wa/pA
Karakteristične vrijednosti vibracija
Vibracije a
h
Napomena: Specificirane vrijednosti zvuka utvrđene
su prema normiranom postupku ispitivanja i mogu se
rabiti za uspoređivanje raznih alata. Te su vrijednosti
prikladne i za preliminarno procjenjivanje izloženosti
korisnika zvuku.
Upozorenje! Ovisno o načinu uporabe alata, stvarne
vrijednosti mogu se razlikovati od specificiranih. Po-
duzmite mjere kako biste se zaštitili od opterećenja
buke.
Pritom vodite računa o cijelom radnom procesu, dakle
i o razdobljima u kojima alat radi bez opterećenja ili je
isključen.
Prikladne mjere obuhvaćaju, među ostalim, redovito
održavanje i njegovanje alata i radnih alata, redovite
stanke te dobro planiranje radnih procesa.

8. Raspakiravanje

• Otvorite pakiranje i oprezno izvadite uređaj.
• Uklonite ambalažni materijal te ambalažne i tran-
sporte osigurače (ako postoje).
• Provjerite je li isporučena oprema kompletna.
• Provjerite postoje li na uređaju i priboru štete kod
transporta. U slučaju reklamacija potrebno je odmah
obavijestiti otpremnika. Naknadne reklamacije neće
se uvažiti.
• Sačuvajte pakiranje po mogućnosti do isteka jam-
stvenog razdoblja.
168 | HR
30 cm
• Prije uporabe upoznajte se s uređajem na temelju
25°
• Kao pribor te potrošne i rezervne dijelove rabite
ca. 84 kg
• Prilikom naručivanja navedite naše brojeve artikala
m POZOR!
Uređaj i ambalažni materijali nisu dječja igračka!
Djeca se ne smiju igrati plastičnim vrećicama, fo-
lijama i malim dijelovima! Postoji opasnost od gu-
tanja i gušenja!
105dB(A)
9.
84,6dB(A)
Montiranje ručke (sl. A - F)
2,72 dB(A) • Učvrstite ručku (2) s pomoću vijka i matice sa zvjez-
30 m/s²
• Poluga gasa (1) sada se učvrsti na ručku (2) (veličine
Montiranje gumenog prostirača (sl. G + H)
• Gumeni prostirač (c): Postavite ili povucite vibracij-
Montiranje vozne naprave (sl. X + Y)
• Vozna naprava (f): Nagnite vibracijsku ploču za ruč-

10. Stavljanje u pogon

m POZOR!
Prije stavljanja u pogon svakako kompletno mon-
tirajte uređaj!
Ručka (2) (sl. A)
Prilikom uporabe stroja rabite ručku (2) kako biste nji-
me upravljali.
Poluga gasa (1) (sl. A + C)
Polugom gasa (1) regulira se brzina stroja. Ako se polu-
ga pomakne u prikazanim smjerovima, motor će raditi
brže odnosno sporije.
www.scheppach.com
priručnika za uporabu.
samo originalne dijelove. Rezervne dijelove možete
nabaviti od ovlaštenog distributera.
te tip i godinu proizvodnje uređaja.
Montaža
dastom ručkom (b) na vibracijsku ploču (a). Vijak se
utakne izvana i učvrsti diskom i maticom sa zvjez-
dastom ručkom.
8/10). Žicovod se fiksira kabelskim vezicama (h) na
ručku (2).
sku ploču na gumeni prostirač (c) i poravnajte rupe,
a zatim fiksirajte odozdo s pomoću 3 pritezna vijka
(e).
ku (2) prema naprijed i centrirajte voznu napravu (f)
u za to predviđenom provrtu. Vibracijsku ploču mo-
guće je sada ponovno spustiti i transportirati.
