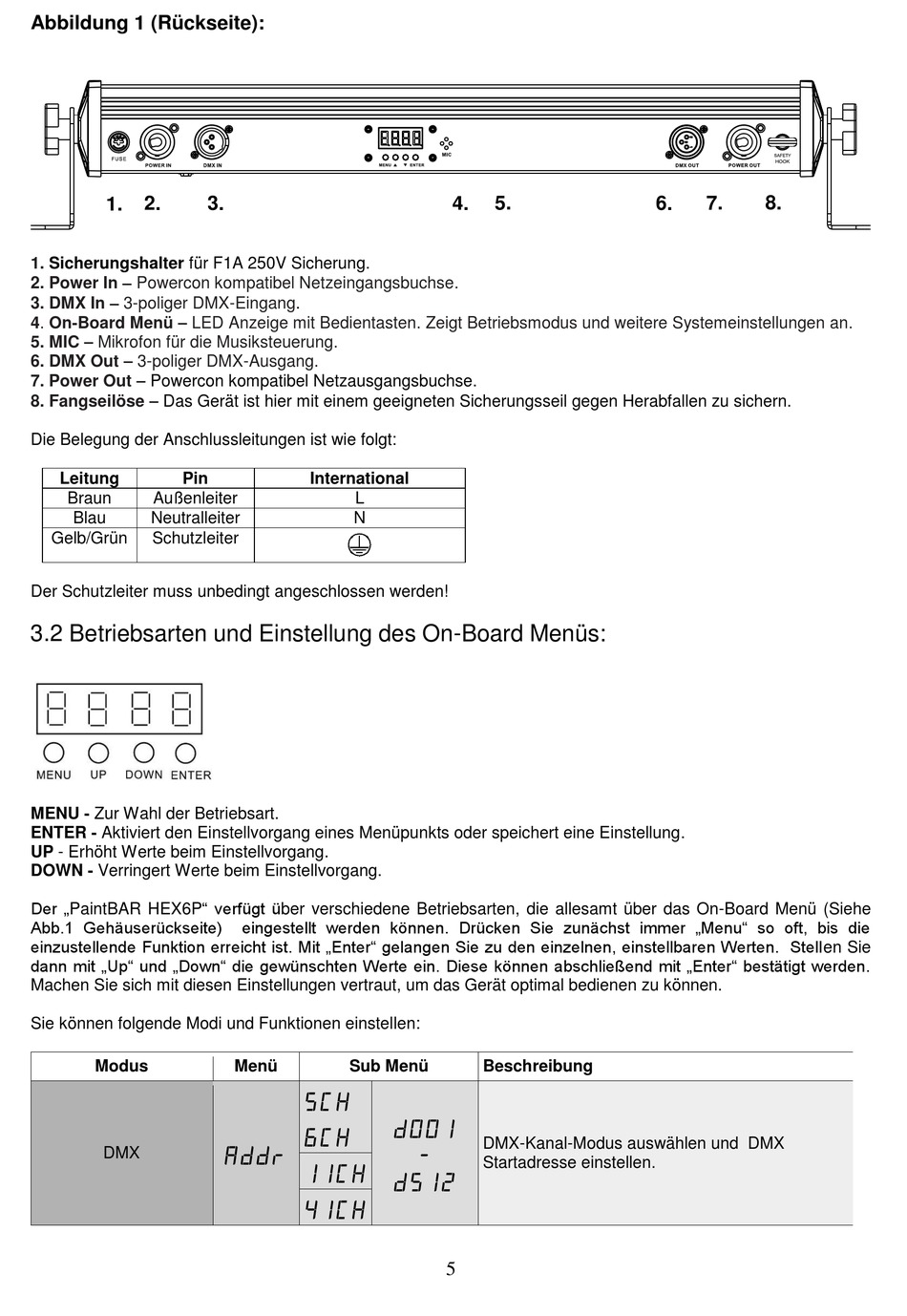

Abbildung 1 (Rückseite):
1.
2.
1.
Sicherungshalter für F1A 250V Sicherung.
2. Power In – Powercon kompatibel Netzeingangsbuchse.
3. DMX In – 3-poliger
DMX-Eingang.
4. On-Board Menü – LED Anzeige mit Bedientasten. Zeigt Betriebsmodus und weitere Systemeinstellungen an.
5. MIC – Mikrofon für die Musiksteuerung.
6. DMX Out – 3-poliger DMX-Ausgang.
7. Power Out –
Powercon kompatibel Netzausgangsbuchse.
8. Fangseilöse –
Das Gerät ist hier mit einem geeigneten Sicherungsseil gegen Herabfallen zu sichern.
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung
Pin
Braun
Außenleiter
Blau
Neutralleiter
Gelb/Grün
Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
3.2 Betriebsarten und Einstellung des On-Board Menüs:
MENU - Zur Wahl der Betriebsart.
ENTER - Aktiviert den Einstellvorgang eines Menüpunkts oder speichert eine Einstellung.
UP - Erhöht Werte beim Einstellvorgang.
DOWN - Verringert Werte beim Einstellvorgang.
Der „PaintBAR HEX6P" verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe
Abb.1 Gehäuserückseite)
einzustellende Funktion erreicht ist. Mit „Enter" gelangen Sie zu den einzelnen, einstellbaren Werten. Stellen Sie
dann mit „Up" und „Down" die gewünschten Werte ein. Diese können abschließend mit „Enter" bestätigt werden.
Machen Sie sich mit diesen Einstellungen vertraut, um das Gerät optimal bedienen zu können.
Sie können folgende Modi und Funktionen einstellen:
Modus
DMX
3.
International
L
N
eingestellt werden können. Drücken Sie zunächst immer „Menu" so oft, bis die
Menü
Sub Menü
5CH
6CH
Addr
11CH
41CH
5.
4.
Beschreibung
d001
DMX-Kanal-Modus auswählen und DMX
-
Startadresse einstellen.
d512
5
7.
8.
6.
