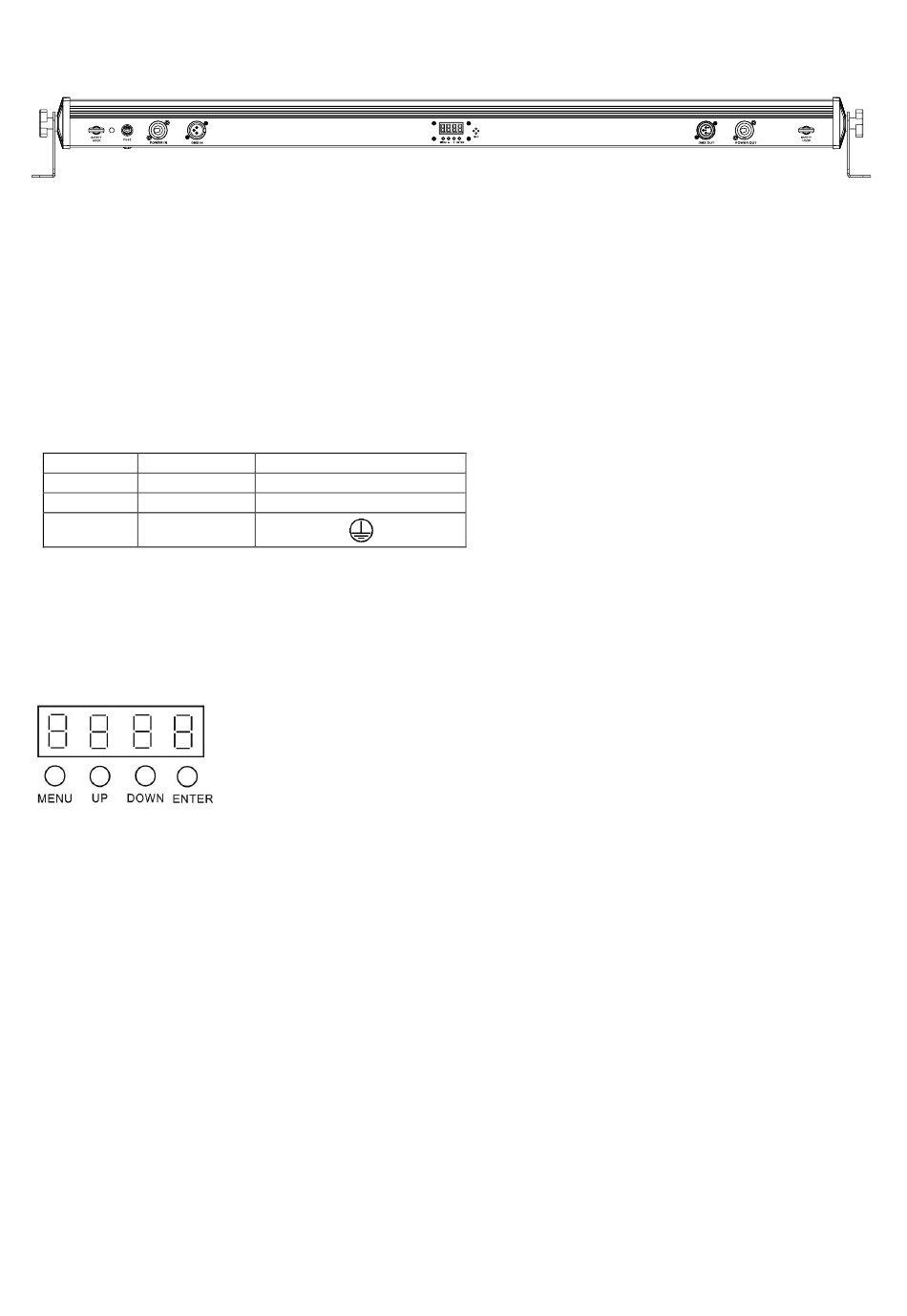

Abbildung 1 (Rückseite):
1.
2. 3. 7.
6. 8.
4. 5.
1. Sicherungshalter für F1A 250V Sicherung.
2. Power In – Powercon kompatibel Netzeingangsbuchse.
3. DMX In – 3-poliger
DMX-Eingang.
4. On-Board Menü – LED Anzeige mit Bedientasten. Zeigt Betriebsmodus und weitere Systemeinstellungen an.
5. MIC – Mikrofon für die Musiksteuerung.
6. DMX Out – 3-poliger DMX-Ausgang.
7. Power Out –
Powercon kompatibel Netzausgangsbuchse.
8. Fangseilöse –
Das Gerät ist hier mit einem geeigneten Sicherungsseil gegen Herabfallen zu sichern.
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
3.2 Betriebsarten und Einstellung des On-Board Menüs:
MENU - Zur Wahl der Betriebsart.
ENTER - Aktiviert den Einstellvorgang eines Menüpunkts oder speichert eine Einstellung.
UP - Erhöht Werte beim Einstellvorgang.
DOWN - Verringert Werte beim Einstellvorgang.
Der „PaintBAR HEX12P" verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe
Abb.1 Gehäuserückseite) eingestellt werden können. Drücken Sie zunächst immer „Menu" so oft, bis die
einzustellende Funktion erreicht ist. Mit „Enter" gelangen Sie zu den einzelnen, einstellbaren Werten. Stellen Sie
dann mit „Up" und „Down" die gewünschten Werte ein. Diese können abschließend mit „Enter" bestätigt werden.
Machen Sie sich mit diesen Einstellungen vertraut, um das Gerät optimal bedienen zu können.
