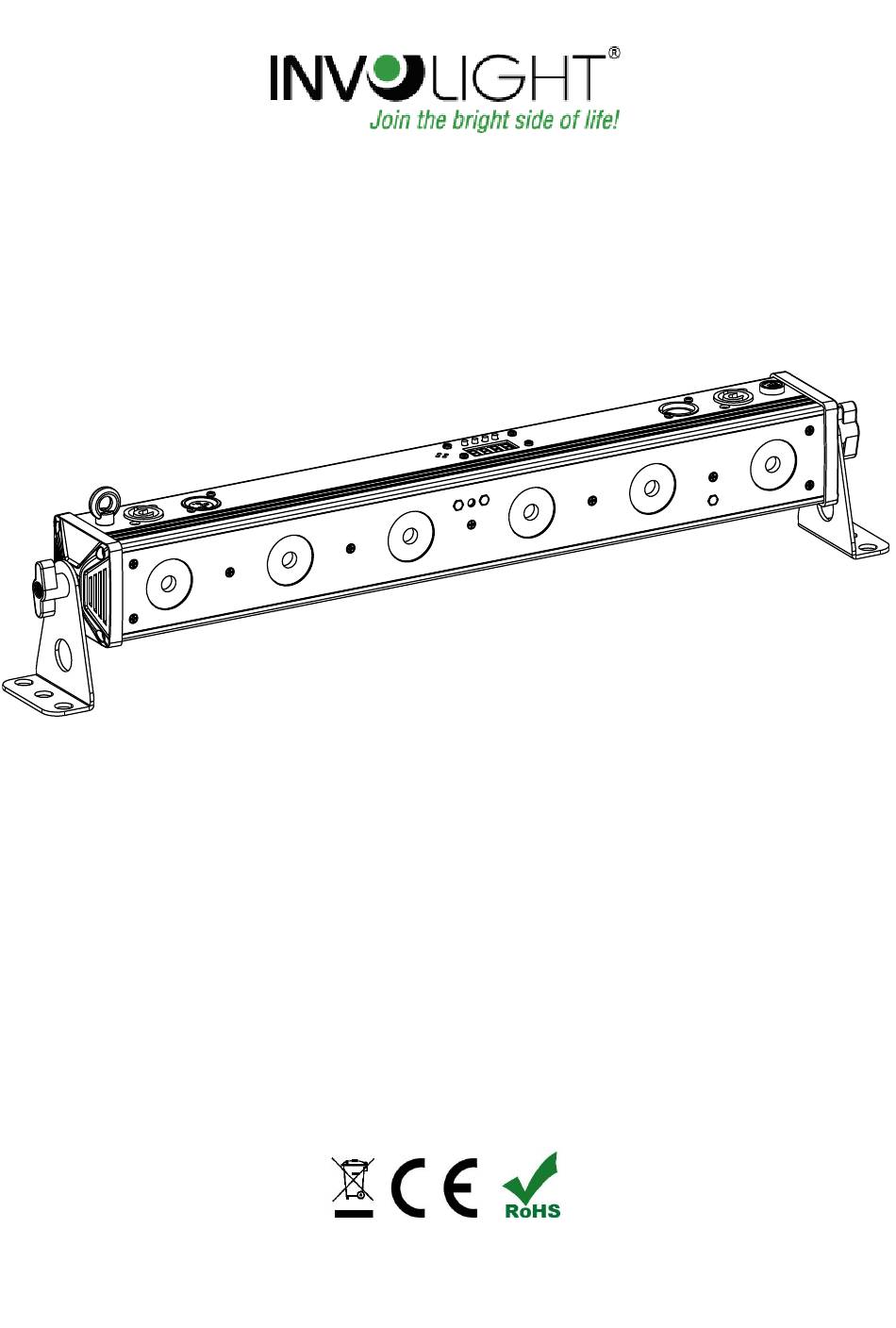

Bedienungsanleitung.
User manual
Руководство по эксплуатации.
Paint BAR HEX6P
Pixel Control
LED Bar mit 6x12W RGBWA+UV LEDs
LED Bar with 6x12W RGBWA+UV LEDs
Светодиодная панель 6x12W RGBWA+UV

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für involight Paint BAR HEX6P

Inhaltszusammenfassung für involight Paint BAR HEX6P

  • Seite 1 Bedienungsanleitung. User manual Руководство по эксплуатации. Paint BAR HEX6P Pixel Control LED Bar mit 6x12W RGBWA+UV LEDs LED Bar with 6x12W RGBWA+UV LEDs Светодиодная панель 6x12W RGBWA+UV...

  • Seite 2: Inhaltsverzeichnis

    DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen und Bedienung: ..................... 4 3.1 Bedienung: ........................4 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............

  • Seite 3: Teil 1: Warnhinweise

    Technik. Damit Ihnen Ihr „PAINTBAR HEX6P“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt! Teil 1: Warnhinweise: 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu...

  • Seite 4: Sicherheitshinweise

    1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl.

  • Seite 5: Bestimmungsgemäße Verwendung

    Betriebsarten über das On-Board Menü einstellen und beeinflussen. 3.1 Bedienung: Der INVOLIGHT „PaintBAR HEX6P“ ist ein DMX-512-steuerbarer LED Effektstrahler. Er kann über 5, 6 oder 41 DMX-Kanäle, automatisch oder Musik gesteuert und als Master oder Slave eingesetzt werden. Über den Netzstecker wird das Gerät mit Hilfe des beiliegenden Stromkabels mit dem Strom-Netz verbunden.

  • Seite 6: Betriebsarten Und Einstellung Des On-Board Menüs

    Abbildung 1 (Rückseite): Sicherungshalter für F1A 250V Sicherung. 2. Power In – Powercon kompatibel Netzeingangsbuchse. 3. DMX In – 3-poliger DMX-Eingang. 4. On-Board Menü – LED Anzeige mit Bedientasten. Zeigt Betriebsmodus und weitere Systemeinstellungen an. 5. MIC – Mikrofon für die Musiksteuerung. 6.
  • Seite 7 S 01 S 02 GREEN S 03 BLUE S 04 WHITE S 05 AMBER S 06 S 07 YELLOW S 08 MAGENTA S 09 CYAN Stat S 10 Statische Farben DARK ORANGE S 11 GREEN YELLOW S 12 SALMON S 13 TURQUISE S 14 LIGHT GREEN...

  • Seite 8: Belegung Der Dmx Kanäle In Der Übersicht

    g000 Dieses Modus bietet Grün, die Möglichkeit, jede Intensität 0% - 100% g255 der 6 Farben der LEDs (R, G, B, W, A und UV) b000 in der Intensität Blau, separat Intensität 0% - 100% einzustellen und damit b255 eine unbegrenzte Anzahl U000 unterschiedlicher...
  • Seite 9 030 - 039 BLUE 040 - 049 WHITE 050 - 059 AMBER 060 - 069 070 - 079 YELLOW 080 - 089 MAGENTA 090 - 099 CYAN 100 - 109 DARK ORANGE 110 - 119 GREEN YELLOW 120 - 129 SALMON 130 - 139 TURQUISE...
  • Seite 10 6 Kanal Modus: Rot, 000 - 255 Intensität 0% - 100% Grün, 000 - 255 Intensität 0% - 100% Blau, 000 - 255 Intensität 0% - 100% 6 CH Weiß, 000 - 255 Intensität 0% - 100% Amber, 000 - 255 Intensität 0% - 100% 000 - 255 Intensität 0% - 100%...
  • Seite 11 128-131 G+B+W 132-135 G+B+A 136-139 G+B+UV 140-143 G+W+A 144-147 G+W+UV 148-151 G+A+UV 152-155 B+W+A 156-159 B+W+UV 160-163 B+A+UV 164-167 W+A+UV 168-171 R+G+B+W 172-175 R+G+B+A 176-179 R+G+B+UV 180-183 R+G+W+A 184-187 R+G+W+UV 188-191 R+G+A+UV 192-195 R+B+W+A 196-199 R+B+W+UV 200-203 R+B+A+UV 204-207 R+W+A+UV 208-211 G+B+W+A 212-215...
  • Seite 12 Geschwindigkeit: langsam → Mikrofonempfindlichkeit: schnell min. → max. CH11 0-255 Einstellbar wenn Auto Einstellbar wenn Sound Programm 1, 2, 3 Programm 1, 2, 3 oder 4 über oder 4 über CH10 benutzt wird. CH10 benutzt wird 41 Kanal Modus: Beeinflusst alle 000 - 255 Master Dimmer 0 - 100% Funktionen von CH3...
  • Seite 13 Rot, 000 - 255 Intensität 0% - 100% Grün, 000 - 255 Intensität 0% - 100% Blau, 000 - 255 Intensität 0% - 100% Weiß, 000 - 255 Intensität 0% - 100% Amber, 000 - 255 Intensität 0% - 100% 000 - 255 Intensität 0% - 100% Rot,...

  • Seite 14: Verbindungen In Der Betriebsart „Dmx

    130 - 139 TURQUISE 140 - 149 LIGHT GREEN 150 - 159 ORANGE 160 - 169 LAVENDER 170 - 179 LIGHT BLUE 180 - 189 DARK BLUE 190 - 199 PINK 200 - 255 Keine Funktion 000 - 009 Keine Funktion 010 - 019 Auto Programm 1 020 - 029...

  • Seite 15: Verbindungen In Der Betriebsart „Master/Slave

    3.5 Verbindungen in der Betriebsart „Master/Slave“: Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das erste Gerät die anderen und ermöglicht eine automatische oder von der Musik gesteuerte und synchronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Programmieraufwand zu starten. Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts.

  • Seite 16: Teil 4. Fehlerbehebung

    MANUAL Modus: 1. Drücken Sie <MANUAL> an der Fernbedienung. 2. Mit den R, G, B, A, UV oder W Tasten können Sie die gewünschten Farben einstellen. (abhängig vom Gerät). 3. Drücken Sie <+> oder <–> um zwischen den verschiedenen Farb-Presets zu wählen.

  • Seite 17: Teil 6: Technische Daten

    Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet.

  • Seite 18: Eg-Konformitätserklärung

    Stand: 01/2020– Technische und optische Änderungen im Rahmen der Produktverbesserung sind – auch ohne vorherige Ankündigung – vorbehalten. Für Druckfehler und daraus resultierender Fehlbedienung wird keine Haftung übernommen. Im Zweifelsfalle fragen Sie Ihren INVOLIGHT Fachhändler! EG-Konformitätserklärung Die von INVGROUP Germany GmbH vertriebenen Geräte entsprechen den grundlegenden Anforderungen und...
  • Seite 19 ENGLISH Table of contents Part 1: Warnings: ...................... 19 1.1. Overview of the meaning of symbols and signal words: ......19 1.2 Safety instructions: ..................20 1.3 Intended use: ....................21 Part 2: Installation: ....................21 Part 3: Functions and operation: ................21 3.1 Operation: ......................

  • Seite 20: Part 1: Warnings

    We congratulate you on the purchase of an INVOLIGHT "PAINTBAR HEX6PP"! With this device you are owner of a high-quality and professional LED wallwasher with the latest technology. In order to make your "PAINTBAR HEX6P" a pleasure for you, please read this manual carefully before using it.

  • Seite 21: Safety Instructions

    1.2 Safety instructions: This information sheet contains important information on the safe operation of the device. Ensure that this information is available to all persons using this device. The type plate is located on the underside of the unit. Please read all warnings and operating instructions carefully before operating this unit. Please keep this manual for future reference.

  • Seite 22: Intended Use

    3.1 Operation: The INVOLIGHT "PaintBAR HEX6PP" is a DMX 512 controllable LED effect light. It can be controlled via 5, 6 or 41 DMX channels, automatically or music and used as master or slave. The device is connected to the power supply via the mains cable.

  • Seite 23: Operating Modes And Setting Of The On-Board Menu

    Picture 1 (backside): 1. Fuse holder for F1A 250V fuse. 2. Power In - Powercon compatible network input jack. 3. DMX In - 3-pin DMX input. 4. On-board menu - LED display with control buttons. Displays operating mode and other system settings. 5.
  • Seite 24 S 01 S 02 GREEN S 03 BLUE S 04 WHITE S 05 AMBER S 06 S 07 YELLOW S 08 MAGENTA S 09 CYAN Stat S 10 Static Colors DARK ORANGE S 11 GREEN YELLOW S 12 SALMON S 13 TURQUISE S 14 LIGHT GREEN...

  • Seite 25: Assignment Of The Dmx Channels In The Overview

    g000 This mode offers the Green, possibility to separately Intensity 0% - 100% g255 control each of the 6 colors of the LEDs (R, b000 G, B, W, A and UV) in Blue, intensity and thus to Intensity 0% - 100% produce an unlimited b255 number of different...
  • Seite 26 000 - 009 No Function 010 - 019 020 - 029 GREEN 030 - 039 BLUE 040 - 049 WHITE 050 - 059 AMBER 060 - 069 070 - 079 YELLOW 080 - 089 MAGENTA 090 - 099 CYAN 100 - 109 DARK ORANGE 110 - 119 GREEN YELLOW...
  • Seite 27 6 Kanal Modus: Red, 000 - 255 Intensity 0% - 100% Green, 000 - 255 Intensity 0% - 100% Blue, 000 - 255 Intensity 0% - 100% 6 CH White, 000 - 255 Intensity 0% - 100% Amber, 000 - 255 Intensity 0% - 100% 000 - 255 Intensity 0% - 100%...
  • Seite 28 132-135 G+B+A 136-139 G+B+UV 140-143 G+W+A 144-147 G+W+UV 148-151 G+A+UV 152-155 B+W+A 156-159 B+W+UV 160-163 B+A+UV 164-167 W+A+UV 168-171 R+G+B+W 172-175 R+G+B+A 176-179 R+G+B+UV 180-183 R+G+W+A 184-187 R+G+W+UV 188-191 R+G+A+UV 192-195 R+B+W+A 196-199 R+B+W+UV 200-203 R+B+A+UV 204-207 R+W+A+UV 208-211 G+B+W+A 212-215 G+B+W+UV 216-219...
  • Seite 29 set when Auto Program 1, 2, Adjustable when sound program 1, 2, 3 or 4 3 or 4 is used via CH10. is used via CH10. 41 Channel Mode: Influences all 000 - 255 Master Dimmer 0 - 100% functions of CH3 - CH40 000 - 009 No Function...
  • Seite 30 Blue, 000 - 255 Intensity 0% - 100% White, 000 - 255 Intensity 0% - 100% Amber, 000 - 255 Intensity 0% - 100% 000 - 255 Intensity 0% - 100% Red, 000 - 255 Intensity 0% - 100% Green, 000 - 255 Intensity 0% - 100% Blue,...
  • Seite 31 160 - 169 LAVENDER 170 - 179 LIGHT BLUE 180 - 189 DARK BLUE 190 - 199 PINK 200 - 255 No Function 000 - 009 No Function 010 - 019 Auto Program 1 020 - 029 Auto Program 2 030 - 039 Auto Program 3 040 - 049...

  • Seite 32: Connections In "Dmx" Mode

    3.4 Connections in "DMX" mode: DMX is the abbreviation for digital multiplex and allows the digital control of several DMX devices via a common control cable. Connect the DMX input of the unit to the DMX output of a DMX controller or other DMX device. Connect the output of the first DMX device to the input of the second and so on to form a series circuit DMX connectors: A three-pin XLR socket serves as a DMX output, a three-pin XLR connector serves as a DMX input.

  • Seite 33: Infrared Remote Control (Included)

    3.7 Infrared remote control (included): The included remote control allows you to control the "PaintBAR HEX6P" even without a DMX controller and offers much more possibilities than the functions available via the on-board menu. Make sure the remote control is pointing directly at the unit and there are no obstructions between the unit and the remote control.

  • Seite 34: Part 4: Troubleshooting

    Part 4: Troubleshooting: The device does not work, no light: Check the mains connection and the main fuse. If the instructions given here do not lead to success, please contact your specialist dealer. Part 5: Maintenance: IMPORTANT: Disconnect the device from the power supply before servicing! Screws used must be tightened and may not show rust marks.

  • Seite 35: Part 7: Environmental Predection

    Stand: 01/2020- Technical and optical changes within the framework of the product improvement are reserved - even without prior notice. No liability shall be accepted for printing errors and resulting faulty operation. If in doubt, consult your INVOLIGHT dealer! EC Declaration of Conformity...
  • Seite 36 Ру ́ сский Содержание Часть 1: Предупреждения....................... 36 1.1 общие сведения значений символов и предупреждений: .......... 36 1.2 указания по технике безопасности: ................37 1.3 Использование По Назначению: .................. 38 Часть 2: Установка........................38 Часть 3: Функции........................38 3.1 Управление: ........................

  • Seite 37: Часть 1: Предупреждения

    Поздравляем вас с покупкой INVOLIGHT " PaintBAR HEX6P"! Вы стали обладателем высококачественной и профессиональной светодиодной панели. Для обеспечения надежного функционирования " PaintBAR HEX6P" в течение длительного времени, внимательно прочтите данное руководство перед началом эксплуатации устройства. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с вашим...

  • Seite 38: Указания По Технике Безопасности

    1.2 указания по технике безопасности: Данный раздел содержит важную информацию по безопасной эксплуатации устройства. Убедитесь, что эта информация доступна всем лицам, использующим данное устройство. Табличка находится на нижней части устройства. Пожалуйста, внимательно прочтите все предупреждения и инструкции перед вводом данного устройства в...

  • Seite 39: Использование По Назначению

    электрической сети. Вы можете настроить различные режимы работы на дисплее в меню 3.1 Управление: INVOLIGHT " PaintBAR HEX6P", это светодиодная панель с возможностью управления по протоколу DMX- 512. Он может управляться по 5, 6 или 41 каналам (контроль каждого сегмента из 6) DMX, а также...

  • Seite 40: Режимы Работы И Настройки Меню

    Рис.1 (задняя панель корпуса): 1. Держатель предохранителя F1A 250V. 2. Power In – разъем PowerCon для подключения к сети переменного тока. 3. DMX In – 3-х контактный XLR DMX-вход. 4. LED Дисплей - показывает текущий режим работы и значения отдельных функций. 5.
  • Seite 41 RED (красный) S 01 GREEN (зеленый) S 02 BLUE (синий) S 03 WHITE (белый) S 04 AMBER (янтарный) S 05 UV (ультрафиолет) S 06 YELLOW (желтый) S 07 MAGENTA (пурпурный) S 08 CYAN (голубой) S 09 DARK ORANGE S 10 Статичные...

  • Seite 42: Назначение Dmx-Каналов В Таблице

    r255 Этот режим дает возможность g000 Зеленый, регулировать яркость 0% - 100% яркость света g255 каждого из 6 светодиодов b000 (R, G, B, W, A и UV) Синий, яркость 0% - 100% b255 U000 Белый, яркость 0% - 100% U255 A000 Янтарный, яркость...
  • Seite 43 Белый 040 - 049 Янтарный 050 - 059 Ультрафиолет 060 - 069 Желтый 070 - 079 Пурпурный 080 - 089 Голубой 090 - 099 Темно – оранжевый 100 - 109 Желто - зеленый 110 - 119 Оранжево - розовый 120 - 129 Бирюзовый...
  • Seite 44 6 – Канальный режим: Красный, 000 - 255 яркость 0% - 100% Зеленый, 000 - 255 яркость 0% - 100% Синий, 000 - 255 яркость 0% - 100% 6 CH Белый, 000 - 255 яркость 0% - 100% Янтарный, 000 - 255 яркость...
  • Seite 45 132-135 G+B+A 136-139 G+B+UV 140-143 G+W+A 144-147 G+W+UV 148-151 G+A+UV 152-155 B+W+A 156-159 B+W+UV 160-163 B+A+UV 164-167 W+A+UV 168-171 R+G+B+W 172-175 R+G+B+A 176-179 R+G+B+UV 180-183 R+G+W+A 184-187 R+G+W+UV 188-191 R+G+A+UV 192-195 R+B+W+A 196-199 R+B+W+UV 200-203 R+B+A+UV 204-207 R+W+A+UV 208-211 G+B+W+A 212-215 G+B+W+UV 216-219...
  • Seite 46 set when Auto Program 1, 2, Adjustable when sound program 1, 2, 3 or 4 is 3 or 4 is used via CH10. used via CH10. 41-канальный режим: Работает на все CH3 – Мастер диммер 0 - 100% функции с 000 - 255 CH40 Отсутствует...
  • Seite 47 Синий, 000 - 255 яркость 0% - 100% Белый, 000 - 255 яркость 0% - 100% Янтарный, 000 - 255 яркость 0% - 100% Ультрафиолет, 000 - 255 яркость 0% - 100% Красный, 000 - 255 яркость 0% - 100% Зеленый, 000 - 255 яркость...

  • Seite 48: Соединения В Режиме „Dmx

    Сиреневый 160 - 169 Светло голубой 170 - 179 Темно – синий 180 - 189 Розовый 190 - 199 Отсутствует 200 - 255 Отсутствует 000 - 009 Автоматическая 010 - 019 программа 1 Автоматическая 020 - 029 программа 2 Автоматическая 030 - 039 программа...

  • Seite 49: Подключения В Режиме „Master/Slave

    DMX-подключение: Подключите XLR-кабелем DMX-«выход»(OUT) прибора с DMX-входом(IN) DMX-контроллера или другого DMX-устройства. Подключите XLR-кабелем «вход»(IN) первого DMX-прибора с «выходом»(OUT) второго и так далее, чтобы сформировать последовательное цепное соединение. Один трех контактный XLR разъем служит в качестве DMX-выхода, один трех контактный разъем XLR DMX служит...

  • Seite 50: Инфракрасный Пульт Дистанционного Управления

    3.7. Инфракрасный пульт дистанционного управления: Пульт дистанционного управления позволяет управлять без DMX-контроллера и предлагает "PaintBAR HEX6P", значительно больше возможностей, чем с помощью ручного управления по меню. Убедитесь, что пульт дистанционного управления направлен непосредственно на устройство, чтобы между устройством и пультом не было никаких препятствий. АВТО...

  • Seite 51: Часть 4. Устранение Неполадок

    Часть 4. Устранение неполадок: Устройство не работает, или нет света: Проверьте подключение к сети и главный предохранитель. Устройство не реагирует на команды DMX контроллера: Проверьте правильность распайки разъемов и целостность коммутационных кабелей. Проверьте настройки DMX адреса и полярность сигнала. Проверьте, не лежат ли кабели DMX рядом или вместе с кабелями высокого напряжения. Попробуйте...

  • Seite 52: Часть 6: Технические Характеристики

    дистрибьютору или в местную компанию по переработке. Уважайте местные экологические правила. Декларация о соответствии: Продукты INVOLIGHT соответствуют основным требованиям и другим соответствующим спецификациям директив Директива по электромагнитной совместимости 2014/30 / ЕС и Директива LVD 2014/35 / ЕС. ООО «ИНВАСК» Адрес: 143406, Московская область, Красногорск, ул. Ленина, дом 3 Б...
  • Seite 53 Paint BAR HEX6P Bestellnummer: A-000000-05891 www.involight.com...
