Bedienungsanleitung
LEDBARFX103
LED Pixel Effect Bar

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für involight LEDBARFX103

Inhaltszusammenfassung für involight LEDBARFX103

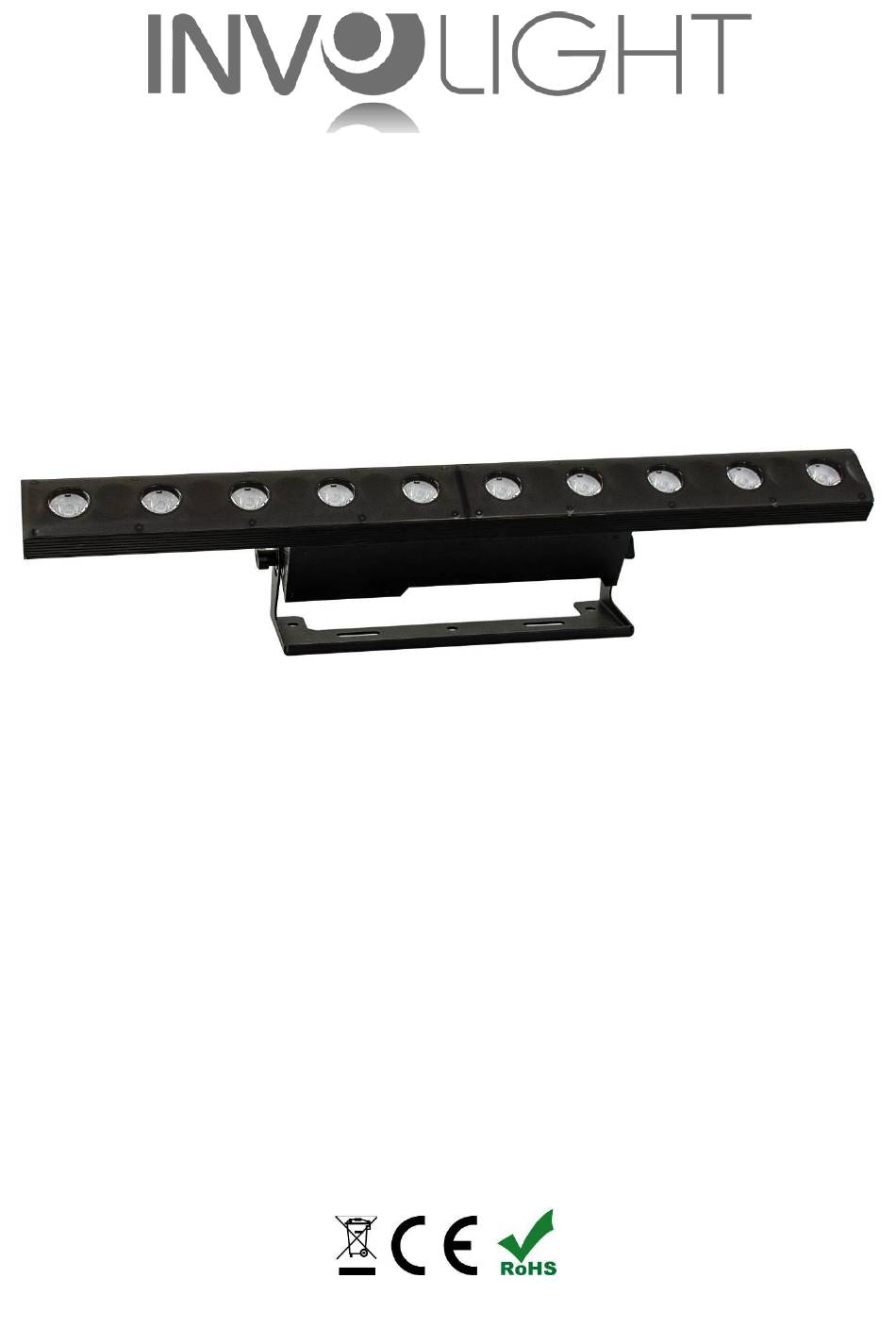

  • Seite 1 Bedienungsanleitung LEDBARFX103 LED Pixel Effect Bar...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 LED-Display mit 4-Tasten Bedienung:................6 3.2 Anschlüsse: ........................

  • Seite 3: Teil 1: Warnhinweise

    Wir beglückwünschen Sie zum Kauf einer INVOLIGHT „LEDBARFX103“! Mit diesem Gerät sind Sie Eigentümer einer äußerst hochwertigen und professionellen LED Leiste. Damit Ihnen Ihre „LEDBARFX103“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler.

  • Seite 4: Sicherheitshinweise

    1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl.

  • Seite 5: Bestimmungsgemäße Verwendung

    Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Der INVOLIGHT „LEDBARFX103“ lässt sich sowohl als Stand-Alone-Gerät, im Master/Slave-Betrieb, per Musiksteuerung und via DMX-512-Protokoll betreiben. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet.

  • Seite 6: Teil 3: Funktionen

    Teil 3: Funktionen: Das Gerät ist mit 10x 3W CREE LEDs (2800K WW) in Kombination mit 60x 5050SMD-RGB- LEDs für die Hintergrundbeleuchtung ausgestattet. 3.1 Anschlüsse: 1. Taste “MENU“: 2. Taste “ENTER“ 3. Taste „UP“ 4. Taste „DOWN“ 5. LCD Display: Zeigt Betriebsmodus und den Wert einzelner Funktionen an 6.

  • Seite 7: Lcd-Display 2X 16 Zeichen Mit 4-Tasten Bedienung

    UP - Erhöht Werte beim Einstellvorgang. DOWN - Verringert Werte beim Einstellvorgang. Die „LEDBARFX103“ verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü eingestellt werden können. Machen Sie sich mit diesen Einstellungen vertraut, um das Gerät optimal bedienen zu können.

  • Seite 8: Verbindungen In Der Betriebsart „Dmx

    DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Ab einer Kabellänge von 300m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe eines DMX-Splitter/Repeater (z.B. Involight DMXS4, DMXS6 oder DMXS8) verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.

  • Seite 9: Verbindungen In Der Betriebsart „Master/Slave

    DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.5 Stand Alone-Betrieb. Der „LEDBARFX103“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „LEDBARFX103“ vom Controller und rufen Sie das vorprogrammierte Programm auf.
  • Seite 10 42 Kanal Modus: Wert Kanal Funktion Dimmer: Helligkeit, Wert zwischen „000“ und „255“ 0-255 Strobe-Effekt, Wert zwischen „011“ und „255“ (0 ... 20 Hz) 0-255 Intensität Weiße LED 1, Wert zwischen „000“ und „255“ 0-255 Intensität Weiße LED 2, Wert zwischen „000“ und „255“ 0-255 Intensität Weiße LED 3, Wert zwischen „000“...

  • Seite 11: Teil 4. Fehlerbehebung

    Intensität Rot – Hintergrund LED 3, Wert zwischen „000“ und „255“ 0-255 Intensität Grün – Hintergrund LED 3, Wert zwischen „000“ und „255“ 0-255 Intensität Blau – Hintergrund LED 3, Wert zwischen „000“ und „255“ … 0-255 Intensität Rot – Hintergrund LED 60, Wert zwischen „000“ und „255“ 0-255 Intensität Grün –...

  • Seite 12: Teil 6: Technische Daten

    Teil 6: Technische Daten: MODELLBEZEICHNUNG LEDBARFX103 Produktart: LED Bar mit 10 warmweißen LEDs + 60 Ambient-LEDs Farbspektrum: RGB + Warm weiß LED Anzahl Warm weiß: LED Typ: 3W CREE (2800K WW) Ambient- LED Anzahl: Ambient- LED Typ: 5050SMD-RGB Abstrahlwinkel: 4°...

  • Seite 13: Teil 8: Gewährleistungsbedingungen

    Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet.
  • Seite 14 LEDBARFX103 Bestellnummer: A-000000-05950 www.destilan.de...
