Verwandte Anleitungen für involight SBL3000
Inhaltszusammenfassung für involight SBL3000

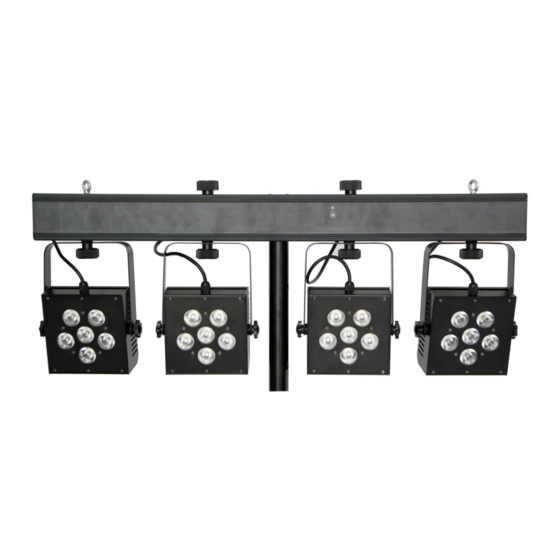

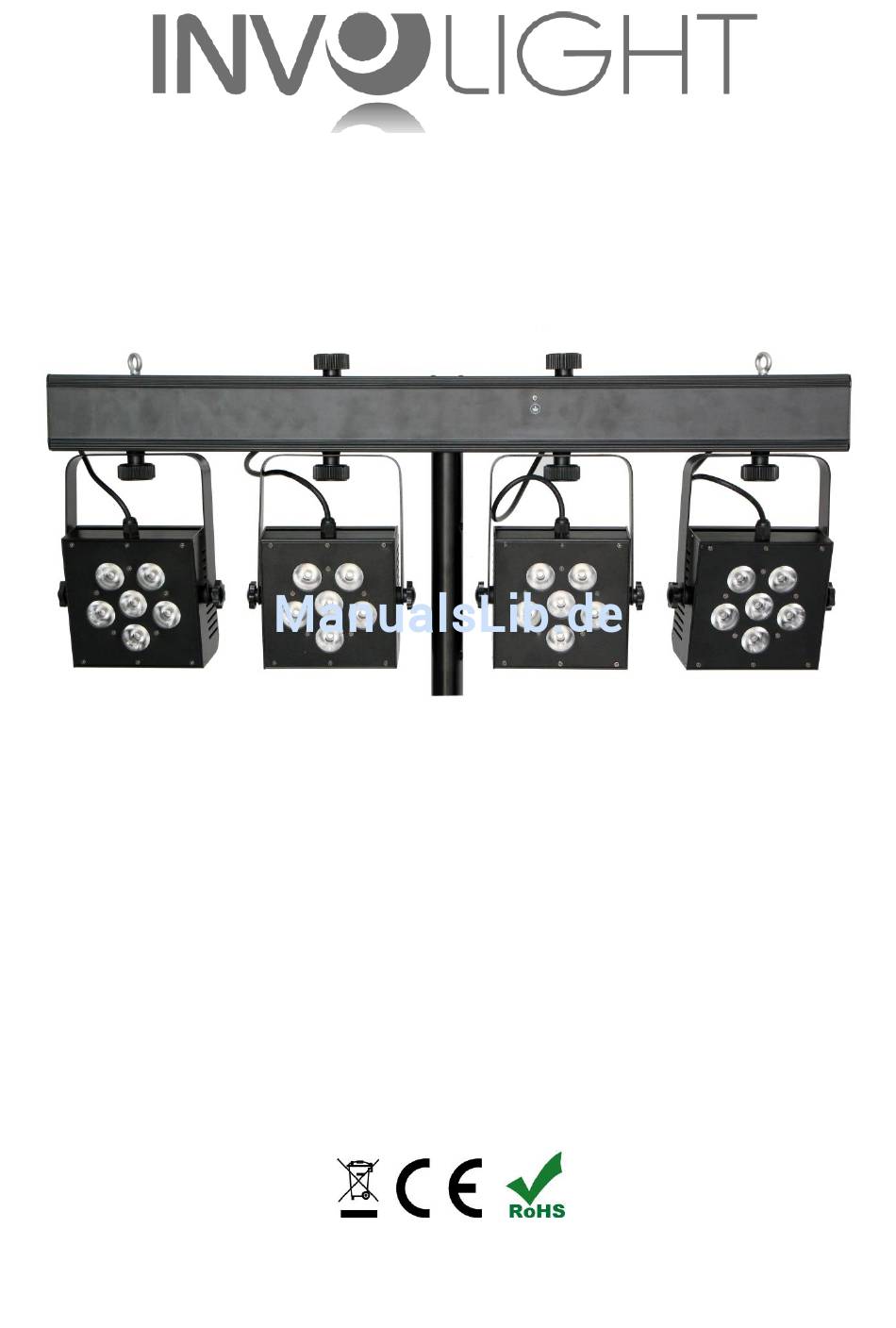

- Seite 1 Bedienungsanleitung SBL3000 LED Lichtanlage inkl. Transportcase und Fußpedal Stand: August 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................ 2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ........2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Anschlüsse, Bedien- und Anzeigeelemente: ..............5 3.2 Volle Kontrolle: Die DMX-Belegung ................. -
Seite 3: Teil 1: Warnhinweise
LED RGB DMX Komplett-Lichtanlage. Damit Ihnen Ihre „SBL3000“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt! Teil 1: Warnhinweise: 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter:... -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
Schlag, Abstürzen etc. verbunden. Teil 2: Installation: Die „SBL3000" kann entweder auf ein Stativ (ist nicht in der Lieferung enthalten) oder hängend montiert werden. Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es verwenden. Stellen Sie das Gerät an einem geeigneten Ort auf oder hängen Sie es an eine geeignete Traverse. -
Seite 6: Teil 3: Funktionen
4. Controller-Eingang (Fußpedal): zum Anschließen des Fußpedals. LED-Display mit 4-Tasten Bedienung: Das LED-Display mit 4-Tasten Bedienung ist sozusagen das Herzstück der „SBL3000“. Hierüber lassen sich alle Funktionen und Modi einstellen. Im Folgenden werden die einzelnen Funktionen und Modi erklärt. Tasten: 1. -
Seite 7: Volle Kontrolle: Die Dmx-Belegung
Auswählen von 7 festen Farben. 3.2 Volle Kontrolle: Die DMX-Belegung Die „SBL3000“ belegt 2, 3, 4, 7, 8, 14 oder 15 DMX-Kanäle. Es können weitere Geräte über den „DMX-OUT“ verlinkt werden. Ein DMX-Controller muss beim ersten Gerät an „DMX-IN“ angeschlossen werden, wenn eine Steuerung per DMX erfolgen soll. - Seite 8 30--39 Grün 40--49 Türkis 50--59 Blau 60--69 Lila 70--79 Weiß 80--89 Pr. 1 90--99 Pr. 2 100-- Pr. 3 110-- Pr. 4 120-- Pr. 5 130-- Pr. 6 140-- Pr. 7 150-- Pr. 8 160-- Pr. 9 170-- Pr. 10 180-- Pr.
-
Seite 9: Praktischer Helfer: Der Fußschalter
Blau (0 = dunkel, 255 = 100%) 3.3 Praktischer Helfer: Der Fußschalter Der Fußschalter für die „SBL3000“ ist ein praktischer, kleiner Helfer für den Einsatz auf der Showbühne. Er kann direkt neben dem Anwender auf dem Fußboden platziert werden und ermöglich eine einfache Steuerung, auch wenn die Hände z.B. -
Seite 10: Verbindungen In Der Betriebsart „Dmx
DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.6 Stand-Alone-Betrieb: Der „SBL3000“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „SBL3000“ vom Controller und rufen Sie das vorprogrammierte Programm auf. -
Seite 11: Teil 4. Fehlerbehebung
Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller: Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen. -
Seite 12: Teil 6: Technische Daten
Teil 6: Technische Daten: SBL3000 MODELLBEZEICHNUNG: Produktart: LED Lichtanlage inkl. Transportcase und Fußpedal Farbspektrum: LED Anzahl: 4 x 6 LED Typ: 9W 3-in-1 Abstrahlwinkel: 40° DMX Eingang: 3-pin XLR männlich DMX Ausgang: 3-pin XLR weiblich DMX Modus: 2, 3, 4, 7, 8, 14 oder 15 Kanäle... -
Seite 13: Teil 8: Gewährleistungsbedingungen
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 14 SBL3000 Bestellnummer: A-000000-00531 www.destilan-deutschland.de...
