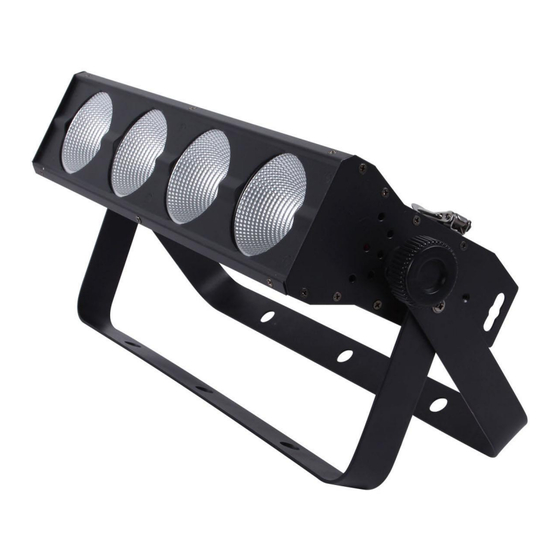

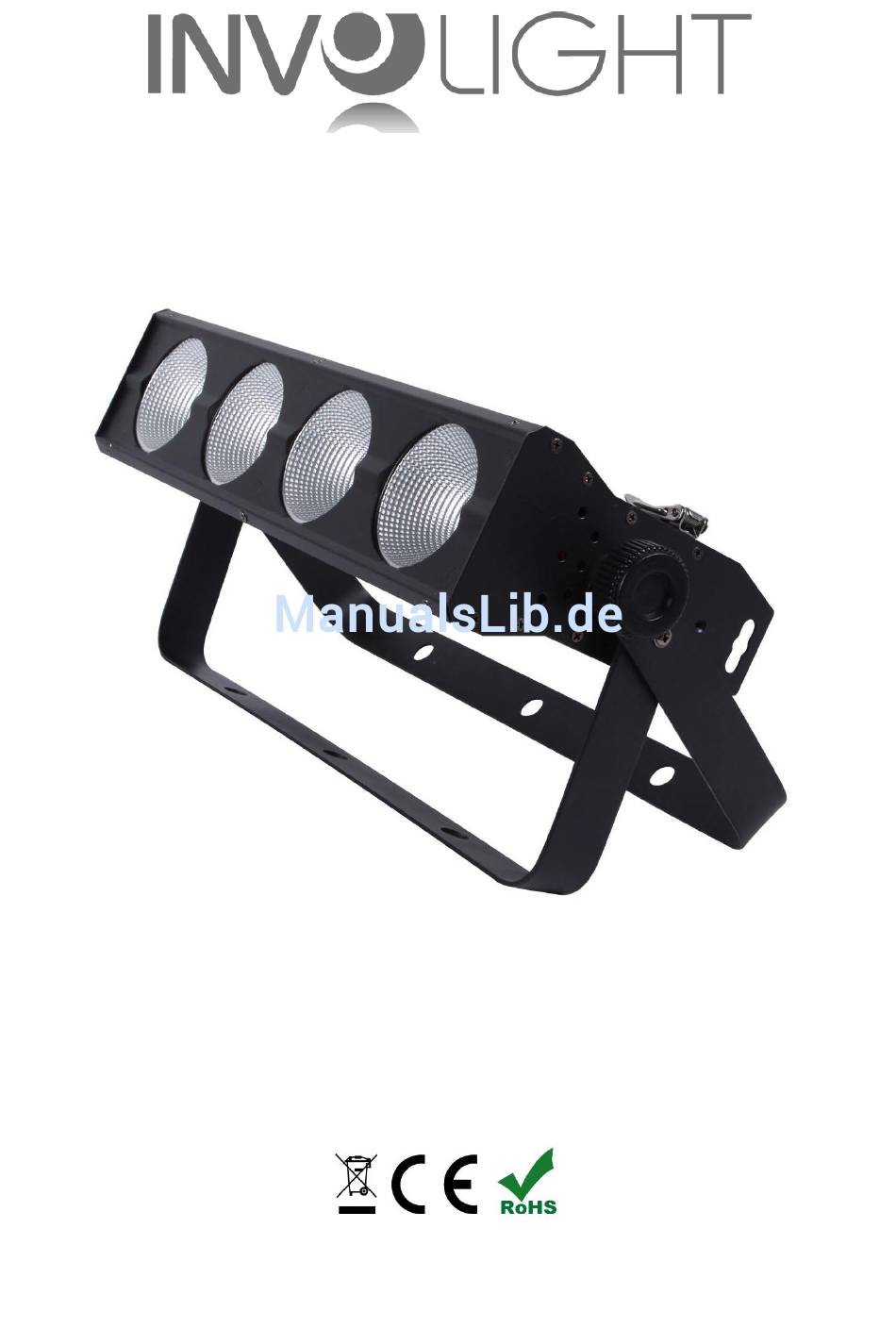

- Seite 1 Bedienungsanleitung COBBAR415 Professionelle 4 x 15 W COB LED Bar Stand: August 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 LED-Display mit 4-Tasten Bedienung:................5 3.2 Anschlüsse: ........................ -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf einer INVOLIGHT „COBBAR415“! Mit diesem Gerät sind Sie Eigentümer einer hochwertigen und professionellen LED Leiste. Damit Ihnen Ihre „COBBAR415“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Der INVOLIGHT „COBBAR415“ lässt sich sowohl als Stand-Alone-Gerät, im Master/Slave-Betrieb, per Musiksteuerung und via DMX-512-Protokoll betreiben. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet. -
Seite 6: Teil 3: Funktionen
Teil 3: Funktionen: 3.1 LED-Display mit 4-Tasten Bedienung: Die „COBBAR 415“ verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü eingestellt werden können. Machen Sie sich mit diesen Einstellungen vertraut, um das Gerät optimal bedienen zu können. Sie können folgende Modi und Funktionen einstellen: Pr. -
Seite 7: Anschlüsse
3.2 Anschlüsse: 1. POWERCON-Kompatibel Netzstromeingang. 2. POWERCON-Kompatibel Netzstromausgang. 3. Sicherungshalter für F1,5A 250V Sicherung. LED-DISPLAY - Zeigt Betriebsmodus und den Wert einzelner Funktionen an 5. 3-polige XLR-Eingangsbuchse zum Anschließen eines DMX-Kontrollgerätes (z.B. DMX-Mischpult) 6. 3-polige XLR-Ausgangsbuchse zum Weiterleiten des DMX-Steuersignals DMX-Anschlüsse. -
Seite 8: Verbindungen In Der Betriebsart „Master/Slave
DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.5 Stand Alone-Betrieb. Der „COBBAR415“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „COBBAR415“ vom Controller und rufen Sie das vorprogrammierte Programm auf. -
Seite 9: Programm
200 - 207 Programm 19 208 - 215 Programm 20 216 - 223 Programm 21 224 - 231 Programm 22 232 - 239 Programm 23 240 - 247 Programm 24 Musikgesteuerter Modus –Empfindlichkeit über 248 - 255 Kanal 2 regelbar Wenn Kanal 1 zwischen 8 –... -
Seite 10: Teil 4. Fehlerbehebung
Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller: Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen. -
Seite 11: Teil 6: Technische Daten
Teil 6: Technische Daten: MODELLBEZEICHNUNG COBBAR415 Produktart: LED Bar Farbspektrum: LED Anzahl: LED Typ: 15W 3-in-1 COB Abstrahlwinkel: 55° DMX Eingang: 3-pin XLR männlich DMX Ausgang: 3-pin XLR weiblich DMX Modus: 2, 3, 5, 6 und 12 Kanäle DMX Funktionen:... -
Seite 12: Teil 8: Gewährleistungsbedingungen
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 13 COBBAR415 Bestellnummer: A-000000-01635 www.destilan-deutschland.de...
