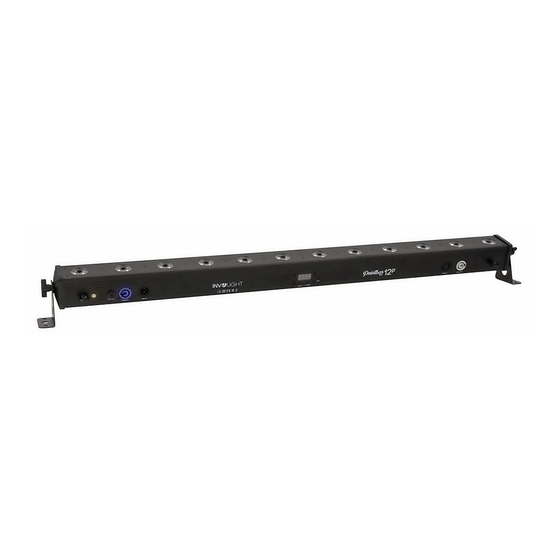

involight Paint BAR HEX12P Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. involight Anleitungen
  4. Lichtanlage
  5. Paint BAR HEX12P
  6. Bedienungsanleitung

involight Paint BAR HEX12P Bedienungsanleitung

Pixel control led bar mit 12x12w rgbwa+uv leds
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

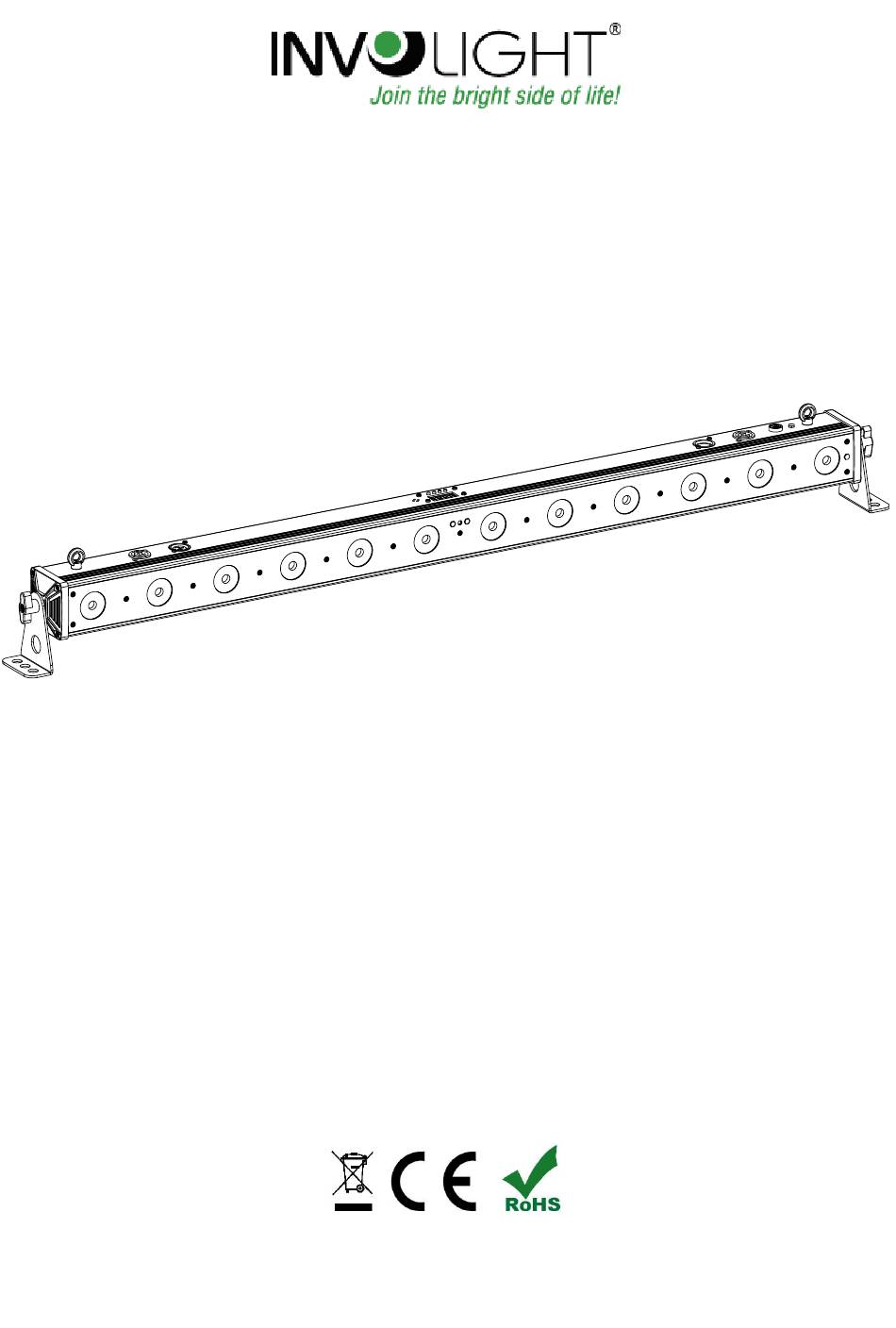

Bedienungsanleitung
User manual
Руководство по эксплуатации
Paint BAR HEX12P
Pixel Control
LED Bar mit 12x12W RGBWA+UV LEDs
LED Bar with 12x12W RGBWA+UV LEDs
Светодиодная панель 6 x12Вт. RGBWA+UV

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für involight Paint BAR HEX12P

Inhaltszusammenfassung für involight Paint BAR HEX12P

  • Seite 1 Bedienungsanleitung User manual Руководство по эксплуатации Paint BAR HEX12P Pixel Control LED Bar mit 12x12W RGBWA+UV LEDs LED Bar with 12x12W RGBWA+UV LEDs Светодиодная панель 6 x12Вт. RGBWA+UV...

  • Seite 2: Inhaltsverzeichnis

    DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen und Bedienung: ..................... 4 3.1 Bedienung: ........................4 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............

  • Seite 3: Teil 1: Warnhinweise

    Technik. Damit Ihnen Ihr „PAINTBAR HEX12P“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt! Teil 1: Warnhinweise: 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu...

  • Seite 4: Sicherheitshinweise

    1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl.

  • Seite 5: Bestimmungsgemäße Verwendung

    Betriebsarten über das On-Board Menü einstellen und beeinflussen. 3.1 Bedienung: Der INVOLIGHT „PaintBAR HEX12P“ ist ein DMX-512-steuerbarer LED Effektstrahler. Er kann über 5, 6 oder 77 DMX-Kanäle, automatisch oder Musik gesteuert und als Master oder Slave eingesetzt werden. Über den Netzstecker wird das Gerät mit Hilfe des beiliegenden Stromkabels mit dem Strom-Netz verbunden.

  • Seite 6: Betriebsarten Und Einstellung Des On-Board Menüs

    Abbildung 1 (Rückseite): 4. 5. Sicherungshalter für F1A 250V Sicherung. 2. Power In – Powercon kompatibel Netzeingangsbuchse. 3. DMX In – 3-poliger DMX-Eingang. 4. On-Board Menü – LED Anzeige mit Bedientasten. Zeigt Betriebsmodus und weitere Systemeinstellungen an. 5. MIC – Mikrofon für die Musiksteuerung. 6.
  • Seite 7 Sie können folgende Modi und Funktionen einstellen: Modus Menü Sub Menü Beschreibung d001 DMX-Kanal-Modus auswählen und DMX Addr Startadresse einstellen. 11CH d512 77CH S 01 S 02 GREEN S 03 BLUE S 04 WHITE S 05 AMBER S 06 S 07 YELLOW S 08 MAGENTA...
  • Seite 8 Laufgeschwindigkeit jeweils in 9 Schritten eingestellt werden. „1“ steht für die SP 9 langsamste, „9“ für die schnellste Geschwindigkeit. SE 1 SENS:1 = minimale Empfindlichkeit, SEnS Mikrofonempfindlichkeit SENS:9 = maximale Empfindlichkeit SE 9 R000 Rot, Intensität 0% - 100% R255 G000 Grün, Intensität 0% - 100%...

  • Seite 9: Belegung Der Dmx Kanäle In Der Übersicht

    3.3 Belegung der DMX Kanäle in der Übersicht: HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. 5 Kanal Modus: DMX Modus Kanal Wert Beschreibung Kommentare Beeinflusst alle 000 - 255 Master Dimmer 0 - 100% Funktionen von CH3...
  • Seite 10 langsam → Mikrofonempfindlichkeit: Funktionen von CH4 min. → max. schnell Einstellbar wenn Einstellbar wenn Sound Auto Programm Programm 1, 2, 3 oder 1, 2, 3 oder 4 4 über CH4 benutzt über CH4 wird. benutzt wird. 6 Kanal Modus: Rot, 000 - 255 Intensität 0% - 100% Grün,...
  • Seite 11 92-95 R+G+W 96-99 R+G+A 100-103 R+G+UV 104-107 R+B+W 108-111 R+B+A 112-115 R+B+UV 116-119 R+W+A 120-123 R+W+UV 124-127 R+A+UV 128-131 G+B+W 132-135 G+B+A 136-139 G+B+UV 140-143 G+W+A 144-147 G+W+UV 148-151 G+A+UV 152-155 B+W+A 156-159 B+W+UV 160-163 B+A+UV 164-167 W+A+UV 168-171 R+G+B+W 172-175 R+G+B+A 176-179...
  • Seite 12 205-209 Auto Programm 2 210-214 Auto Programm 3 215-219 Auto Programm 4 220-224 Keine Funktion 225-229 Sound Programm 1 230-234 Sound Programm 2 235-239 Sound Programm 3 240-244 Sound Programm 4 245-255 Keine Funktion Geschwindigkeit: langsam → Mikrofonempfindlichkeit: schnell min. → max. CH11 0-255 Einstellbar wenn Auto...
  • Seite 13 Intensität 0% - 100% Weiß, 000 - 255 Intensität 0% - 100% Amber, 000 - 255 Intensität 0% - 100% 000 - 255 Intensität 0% - 100% Rot, 000 - 255 Intensität 0% - 100% Grün, 000 - 255 Intensität 0% - 100% Blau, 000 - 255 Intensität 0% - 100%...
  • Seite 14 Amber, 000 - 255 Intensität 0% - 100% 000 - 255 Intensität 0% - 100% Rot, 000 - 255 Intensität 0% - 100% Grün, 000 - 255 Intensität 0% - 100% Blau, 000 - 255 Intensität 0% - 100% Weiß, 000 - 255 Intensität 0% - 100% Amber,...
  • Seite 15 Rot, 000 - 255 Intensität 0% - 100% Grün, 000 - 255 Intensität 0% - 100% Blau, 000 - 255 Intensität 0% - 100% Weiß, 000 - 255 Intensität 0% - 100% Amber, 000 - 255 Intensität 0% - 100% 000 - 255 Intensität 0% - 100% 000 - 009...

  • Seite 16: Verbindungen In Der Betriebsart „Dmx

    langsam → min. → max. Funktionen von schnell CH76 Einstellbar wenn Sound Einstellbar wenn Programm 1, 2, 3 oder Auto Programm 4 über CH76 benutzt 1, 2, 3 oder 4 wird. über CH76 benutzt wird. 3.4 Verbindungen in der Betriebsart „DMX“: DMX ist die Abkürzung für Digital Multiplex und ermöglicht die digitale Steuerung von mehreren DMX-Geräten über eine gemeinsame Steuerleitung.

  • Seite 17: Infrarot-Fernbedienung (Im Lieferumfang Enthalten)

    3.7 Infrarot-Fernbedienung (im Lieferumfang enthalten): Die mitgelieferte Fernbedienung ermöglicht das Ansteuern der „PaintBAR HEX12P“ auch ohne DMX-Controller und bietet deutlich mehr Möglichkeiten, als die über das On-Board Menü abrufbaren Funktionen. Stellen Sie sicher, dass die Fernbedienung direkt auf das Gerät gerichtet ist und sich zwischen dem Gerät und der Fernbedienung keine Hindernisse befinden.

  • Seite 18: Teil 4. Fehlerbehebung

    Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, kontaktieren Sie bitte Ihren Fachhändler. Teil 5: Wartung: WICHTIGER HINWEIS: Trennen Sie das Gerät vor Wartungsarbeiten vom Netz! Verwendete Schrauben müssen fest angezogen werden und dürfen keine Rostspuren zeigen.

  • Seite 19: Teil 7: Umweltschutz

    Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet.
  • Seite 20 ENGLISH Table of contents Part 1: Warnings: ...................... 20 1.1. Overview of the meaning of symbols and signal words: ......20 1.2 Safety instructions: ..................21 1.3 Intended use: ....................22 Part 2: Installation: ....................22 Part 3: Functions and operation: ................22 3.1 Operation: ......................

  • Seite 21: Part 1: Warnings

    We congratulate you on the purchase of an INVOLIGHT "PAINTBAR HEX12P"! With this device you are owner of a high-quality and professional LED wallwasher with the latest technology. In order to make your "PAINTBAR HEX12P" a pleasure for you, please read this manual carefully before using it.

  • Seite 22: Safety Instructions

    1.2 Safety instructions: This information sheet contains important information on the safe operation of the device. Ensure that this information is available to all persons using this device. The type plate is located on the underside of the unit. Please read all warnings and operating instructions carefully before operating this unit. Please keep this manual for future reference.

  • Seite 23: Intended Use

    3.1 Operation: The INVOLIGHT "PaintBAR HEX12PP" is a DMX 512 controllable LED effect light. It can be controlled via 5, 6 or 41 DMX channels, automatically or music and used as master or slave. The device is connected to the power supply via the mains cable.

  • Seite 24: Operating Modes And Setting Of The On-Board Menu

    1. Fuse holder for F1A 250V fuse. 2. Power In - Powercon compatible network input jack. 3. DMX In - 3-pin DMX input. 4. On-board menu - LED display with control buttons. Displays operating mode and other system settings. 5. MIC - Microphone for music control. 6.
  • Seite 25 S 07 YELLOW S 08 MAGENTA S 09 CYAN S 10 DARK ORANGE S 11 GREEN YELLOW S 12 SALMON S 13 TURQUISE S 14 LIGHT GREEN S 15 ORANGE S 16 LAVENDER S 17 LIGHT BLUE S 18 DARK BLUE S 19 PINK Au 1...

  • Seite 26: Assignment Of The Dmx Channels In The Overview

    Intensity 0% - 100% U255 A000 Amber, Intensity 0% - 100% A255 U000 Intensity 0% - 100% U255 dI 1 Master dimmer for static colors and Internal dIMM Master Dimmer programs. dI 9 If the silent mode is activated "ON", the light beams of the unit switch off (BLACKOUT) if no further music signals (bass impulses) are received.
  • Seite 27 080 - 089 MAGENTA 090 - 099 CYAN 100 - 109 DARK ORANGE 110 - 119 GREEN YELLOW 120 - 129 SALMON 130 - 139 TURQUISE 140 - 149 LIGHT GREEN 150 - 159 ORANGE 160 - 169 LAVENDER 170 - 179 LIGHT BLUE 180 - 189 DARK BLUE...
  • Seite 28 11 Chanel Mode: 0-255 0-255 Green 0-255 Blue 0-255 White 0-255 Amber 0-255 0-255 MASTER DIMMER 0-100% 0-15 NO FUNCTION 16-255 STROBE FROM SLOW TO FAST No function 8-11 Green 12-15 Blue 16-19 White 20-23 Amber 24-27 28-31 32-35 36-39 40-43 44-47 R+UV...
  • Seite 29 204-207 R+W+A+UV 208-211 G+B+W+A 212-215 G+B+W+UV 216-219 G+B+A+UV 220-223 G+W+A+UV 224-227 B+W+A+UV 228-231 R+G+B+W+A 232-235 R+G+B+W+UV 236-239 R+G+B+A+UV 240-243 R+G+W+A+UV 244-247 R+B+W+A+UV 248-251 G+B+W+A+UV 252-255 R+G+B+W+A+UV No function 10-19 20-29 Green 30-39 Blue 40-49 White 50-59 Amber CH10 60-69 70-79 Yellow 80-89 Magenta...
  • Seite 30 Intensity 0% - 100% Blue, 000 - 255 Intensity 0% - 100% White, 000 - 255 Intensity 0% - 100% Amber, 000 - 255 Intensity 0% - 100% 000 - 255 Intensity 0% - 100% Red, 000 - 255 Intensity 0% - 100% Green, 000 - 255 Intensity 0% - 100%...
  • Seite 31 White, 000 - 255 Intensity 0% - 100% Amber, 000 - 255 Intensity 0% - 100% 000 - 255 Intensity 0% - 100% Red, 000 - 255 Intensity 0% - 100% Green, 000 - 255 Intensity 0% - 100% Blue, 000 - 255 Intensity 0% - 100% White,...
  • Seite 32 000 - 255 Intensity 0% - 100% Red, 000 - 255 Intensity 0% - 100% Green, 000 - 255 Intensity 0% - 100% Blue, 000 - 255 Intensity 0% - 100% White, 000 - 255 Intensity 0% - 100% Amber, 000 - 255 Intensity 0% - 100% 000 - 255...
  • Seite 33 110 - 119 GREEN YELLOW 120 - 129 SALMON 130 - 139 TURQUISE 140 - 149 LIGHT GREEN 150 - 159 ORANGE 160 - 169 LAVENDER 170 - 179 LIGHT BLUE 180 - 189 DARK BLUE 190 - 199 PINK 200 - 255 No Function 000 - 009...

  • Seite 34: Connections In "Dmx" Mode

    3.4 Connections in "DMX" mode: DMX is the abbreviation for digital multiplex and allows the digital control of several DMX devices via a common control cable. Connect the DMX input of the unit to the DMX output of a DMX controller or other DMX device. Connect the output of the first DMX device to the input of the second and so on to form a series circuit DMX connectors: A three-pin XLR socket serves as a DMX output, a three-pin XLR connector serves as a DMX input.

  • Seite 35: Infrared Remote Control (Included)

    3.7 Infrared remote control (included): The included remote control allows you to control the "PaintBAR HEX12P" even without a DMX controller and offers much more possibilities than the functions available via the on-board menu. Make sure the remote control is pointing directly at the unit and there are no obstructions between the unit and the remote control.

  • Seite 36: Part 4: Troubleshooting

    Part 4: Troubleshooting: The device does not work, no light: Check the mains connection and the main fuse. If the instructions given here do not lead to success, please contact your specialist dealer. Part 5: Maintenance: IMPORTANT: Disconnect the device from the power supply before servicing! Screws used must be tightened and may not show rust marks.

  • Seite 37: Part 7: Environmental Predection

    Stand: 01 / 2020 Technical and optical changes within the framework of the product improvement are reserved - even without prior notice. No liability shall be accepted for printing errors and resulting faulty operation. If in doubt, consult your INVOLIGHT dealer!
  • Seite 38 Ру ́ сский Содержание Часть 1: Предупреждения....................... 38 1.1 общие сведения значений символов и предупреждений: .......... 38 1.2 указания по технике безопасности: ................39 1.3 Использование По Назначению: .................. 40 Часть 2: Установка........................40 Часть 3: Функции........................40 3.1 Управление: ........................

  • Seite 39: Часть 1: Предупреждения

    Поздравляем вас с покупкой INVOLIGHT " PaintBAR HEX12P"! Вы стали обладателем высококачественной и профессиональной светодиодной панели. Для обеспечения надежного функционирования " PaintBAR HEX12P" в течение длительного времени, внимательно прочтите данное руководство перед началом эксплуатации устройства. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с вашим...

  • Seite 40: Указания По Технике Безопасности

    1.2 указания по технике безопасности: Данный раздел содержит важную информацию по безопасной эксплуатации устройства. Убедитесь, что эта информация доступна всем лицам, использующим данное устройство. Табличка находится на нижней части устройства. Пожалуйста, внимательно прочтите все предупреждения и инструкции перед вводом данного устройства в...

  • Seite 41: Использование По Назначению

    электрической сети. Вы можете настроить различные режимы работы на дисплее в меню 3.1 Управление: INVOLIGHT " PaintBAR HEX12P", это светодиодная панель с возможностью управления по протоколу DMX-512. Он может управляться по 5, 6 или 77 каналам (контроль каждого сегмента из 12) DMX, а также...

  • Seite 42: Режимы Работы И Настройки Меню

    Рис.1 (задняя панель корпуса): 4. 5. 1. Держатель предохранителя F1A 250V. 2. Power In – разъем PowerCon для подключения к сети переменного тока. 3. DMX In – 3-х контактный XLR DMX-вход. 4. LED Дисплей - показывает текущий режим работы и значения отдельных функций. 5.
  • Seite 43 GREEN (зеленый) S 02 BLUE (синий) S 03 WHITE (белый) S 04 AMBER (янтарный) S 05 UV (ультрафиолет) S 06 YELLOW (желтый) S 07 MAGENTA (пурпурный) S 08 CYAN (голубой) S 09 DARK ORANGE S 10 (темно – оранжевый) GREEN YELLOW S 11 (желто-зеленый) SALMON (оранжево...
  • Seite 44 возможность g000 регулировать Зеленый, яркость света яркость 0% - 100% каждого из 6 g255 светодиодов b000 (R, G, B, W, A и UV) Синий, яркость 0% - 100% b255 U000 Белый, яркость 0% - 100% U255 A000 Янтарный, яркость 0% - 100% A255 u000 Ультрафиолет,...

  • Seite 45: Назначение Dmx-Каналов В Таблице

    3.3 Назначение DMX-каналов в таблице: 5-канальный режим: DMX режим Канал Значение Описание Комментарий Работает на CH3 Мастер диммер 0 - 100% 000 - 255 или CH4 Отсутствует 000 - 009 Работает на CH3 и CH4 Стробоскоп: медленно → быстро 010 - 255 Отсутствует.
  • Seite 46 1, 2, 3 или 4 Используется при программ работе программ от на CH4. звуковой активации 2, 3 или 4 на CH4. 6 – Канальный режим: Красный, 000 - 255 яркость 0% - 100% Зеленый, 000 - 255 яркость 0% - 100% Синий, 000 - 255 яркость...
  • Seite 47 108-111 R+B+A 112-115 R+B+UV 116-119 R+W+A 120-123 R+W+UV 124-127 R+A+UV 128-131 G+B+W 132-135 G+B+A 136-139 G+B+UV 140-143 G+W+A 144-147 G+W+UV 148-151 G+A+UV 152-155 B+W+A 156-159 B+W+UV 160-163 B+A+UV 164-167 W+A+UV 168-171 R+G+B+W 172-175 R+G+B+A 176-179 R+G+B+UV 180-183 R+G+W+A 184-187 R+G+W+UV 188-191 R+G+A+UV 192-195...
  • Seite 48 225-229 Sound program1(rate) 230-234 Sound program2(rate) 235-239 Sound program3(rate) 240-244 Sound program4(rate) 245-255 No function Speed: slow → fast Can be Microphone sensitivity: min. → max. CH11 0-255 set when Auto Program 1, 2, Adjustable when sound program 1, 2, 3 or 4 is 3 or 4 is used via CH10.
  • Seite 49 яркость 0% - 100% Красный, 000 - 255 яркость 0% - 100% Зеленый, 000 - 255 яркость 0% - 100% Синий, 000 - 255 яркость 0% - 100% Белый, 000 - 255 яркость 0% - 100% Янтарный, 000 - 255 яркость...
  • Seite 50 Зеленый, 000 - 255 яркость 0% - 100% Синий, 000 - 255 яркость 0% - 100% Белый, 000 - 255 яркость 0% - 100% Янтарный, 000 - 255 яркость 0% - 100% Ультрафиолет, 000 - 255 яркость 0% - 100% Красный, 000 - 255 яркость...
  • Seite 51 Белый, 000 - 255 яркость 0% - 100% Янтарный, 000 - 255 яркость 0% - 100% Ультрафиолет, 000 - 255 яркость 0% - 100% Отсутствует. 000 - 009 Красный 010 - 019 Зеленый 020 - 029 Синий 030 - 039 Белый...

  • Seite 52: Соединения В Режиме „Dmx

    для работе программ от автоматических звуковой активации 1, программ 1, 2, 3 2, 3 или 4 на CH76. или 4 на CH76. 3.4 Соединения в режиме „DMX“: DMX512 (англ. Digital Multiplex) — стандарт, описывающий метод цифровой передачи данных между контроллерами и световым оборудованием, а также дополнительным оборудованием посредством общего кабеля...

  • Seite 53: Инфракрасный Пульт Дистанционного Управления

    3.7. Инфракрасный пульт дистанционного управления: Пульт дистанционного управления позволяет управлять без DMX-контроллера и предлагает "PaintBAR HEX12P", значительно больше возможностей, чем с помощью ручного управления по меню. Убедитесь, что пульт дистанционного управления направлен непосредственно на устройство, чтобы между устройством и пультом не было никаких препятствий. АВТО...

  • Seite 54: Часть 4. Устранение Неполадок

    Часть 4. Устранение неполадок: Устройство не работает, или нет света: Проверьте подключение к сети и главный предохранитель. Устройство не реагирует на команды DMX контроллера: Проверьте правильность распайки разъемов и целостность коммутационных кабелей. Проверьте настройки DMX адреса и полярность сигнала. Проверьте, не лежат ли кабели DMX рядом или вместе с кабелями высокого напряжения. Попробуйте...

  • Seite 55: Часть 6: Технические Характеристики

    дистрибьютору или в местную компанию по переработке. Уважайте местные экологические правила. Декларация о соответствии: Продукты INVOLIGHT соответствуют основным требованиям и другим соответствующим спецификациям директив Директива по электромагнитной совместимости 2014/30 / ЕС и Директива LVD 2014/35 / ЕС. ООО «ИНВАСК» Адрес: 143406, Московская область, Красногорск, ул. Ленина, дом 3 Б...
  • Seite 56 Paint BAR HEX12P Order code: A-000000-05892 www.involight.com...
