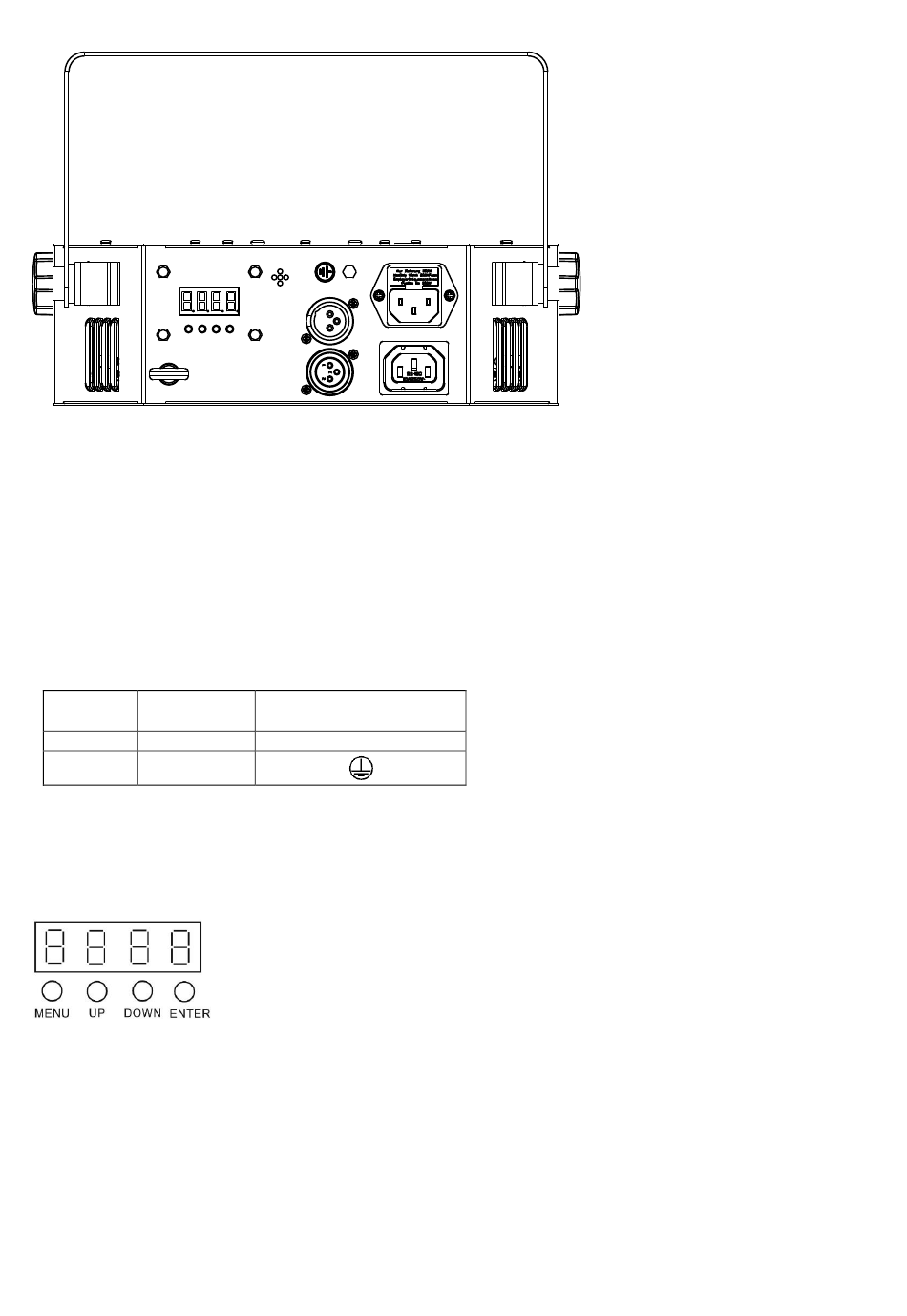

Abb. 1 (Gehäuserückseite):
6.
1. DMX Out: 3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals
2. DMX IN: 3-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult).
3. POWER Out: IEC Netzstromausgang
4. POWER IN: IEC Netzstromeingang
5. Eingebautes Mikrofon: Das integrierte Mikrofon wird zum Synchronisieren der Show mit dem Rhythmus der
Musik verwendet.
6. On-Board Menü: Zeigt Betriebsmodus und den Wert einzelner Funktionen an.
7. Fangseilöse: Der Scheinwerfer ist hier mit einem geeigneten Sicherungsseil gegen Herabfallen zu
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin
Braun Außenleiter
Blau Neutralleiter
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
3.2 Betriebsarten und Einstellung des On-Board Menüs:
MENU - Zur Wahl der Betriebsart.
ENTER - Aktiviert den Einstellvorgang eines Menüpunkts oder speichert eine Einstellung.
UP - Erhöht Werte beim Einstellvorgang.
DOWN - Verringert Werte beim Einstellvorgang.
Der „LEDArray58" verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe Abb.1
Gehäuserückseite) eingestellt werden können. Drücken Sie zunächst immer „Menu" so oft, bis die einzustellende
Funktion erreicht ist. Mit „Enter" gelangen Sie zu den einzelnen, einstellbaren Werten. Stellen Sie dann mit „Up"
und „Down" die gewünschten Werte ein. Diese können abschließend mit „Enter" bestätigt werden. Machen Sie
5.
2.
7. 1.
Buchse
Buchse mit Sicherungshalter für F1A 250V Sicherung.
International
L
N
4.
3.
.
5
sichern.
