1. DMX-IN: 3-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult).
2. DMX-OUT: 3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals.
3. POWERCON-Kompatibel Netzstromeingang.
4. POWERCON-Kompatibel Netzstromausgang.
5. LED-DISPLAY - Zeigt Betriebsmodus und den
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin
Braun Außenleiter
Blau Neutralleiter
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Das Gerät verfügt über 4 Betriebsarten (Statische Farben, Automatische Programmabläufe, musikgesteuerte
Programmabläufe und DMX). Sie können die verschiedenen Betriebsarten über das On-Board Menü einstellen
und beeinflussen. Im DMX-Modus werden die Funktionen auf 6, 7, 9, 12 oder 24 Kanälen gesteuert. Im
Lieferumfang ist eine IR-Fernbedienung erhältlich. Die damit abrufbaren Funktionen finden Sie in der Anleitung für
die Fernbedienung.

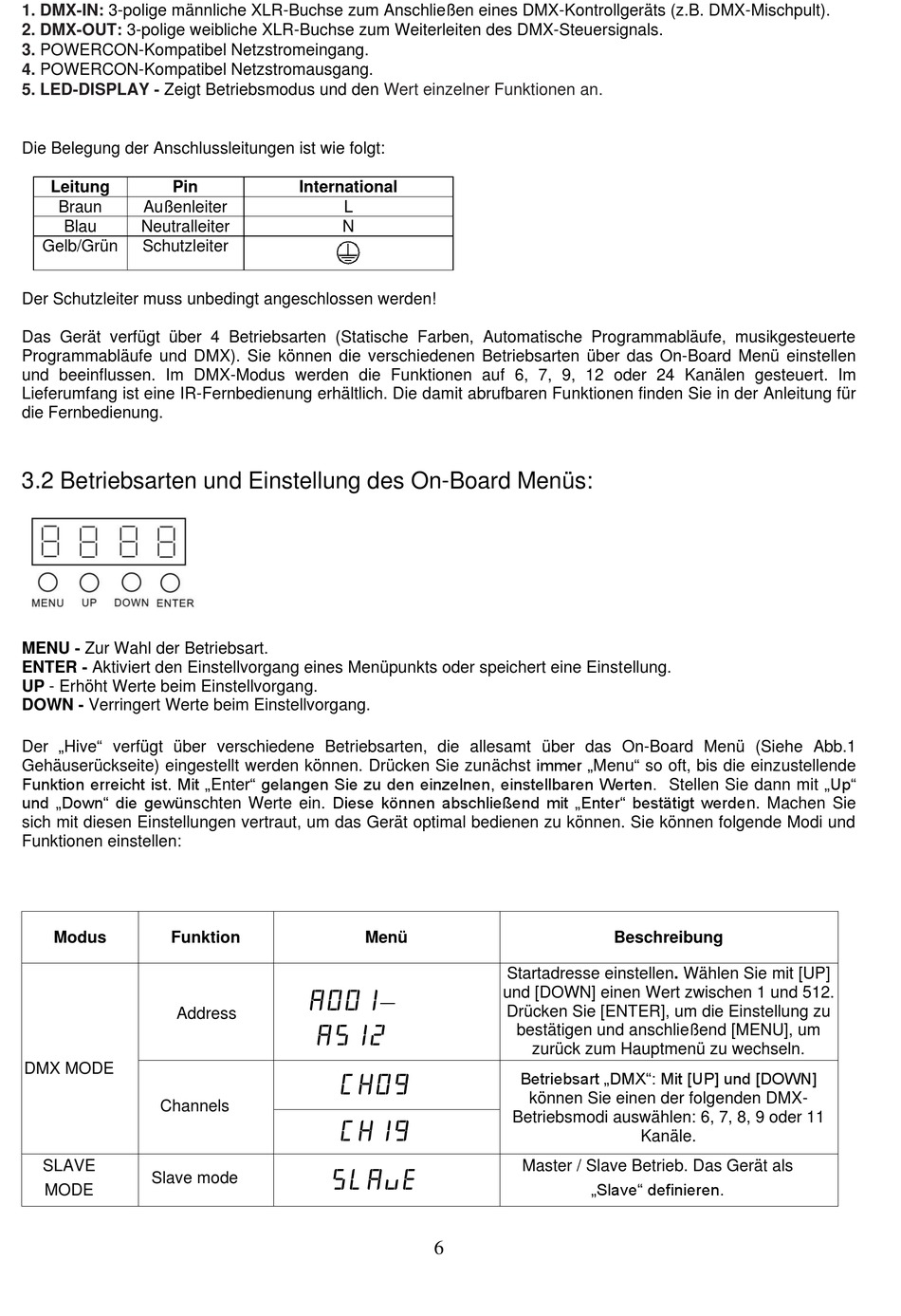

3.2 Betriebsarten und Einstellung des On-Board Menüs:
MENU - Zur Wahl der Betriebsart.
ENTER - Aktiviert den Einstellvorgang eines Menüpunkts oder speichert eine Einstellung.
UP - Erhöht Werte beim Einstellvorgang.
DOWN - Verringert Werte beim Einstellvorgang.
Der „Hive" verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe Abb.1
Gehäuserückseite) eingestellt werden können. Drücken Sie zunächst immer „Menu" so oft, bis die einzustellende
Funktion erreicht ist. Mit „Enter" gelangen Sie zu den einzelnen, einstellbaren Werten. Stellen Sie dann mit „Up"
und „Down" die gewünschten Werte ein. Diese können abschließend mit „Enter" bestätigt werden. Machen Sie
sich mit diesen Einstellungen vertraut, um das Gerät optimal bedienen zu können. Sie können folgende Modi und
Funktionen einstellen:
Modus Funktion
Address
DMX MODE
Channels
SLAVE
Slave mode
MODE
Wert einzelner Funktionen an.
International
L
N
Menü
A001–
A512
CH09
CH19
SLAVE
6
Beschreibung
Startadresse einstellen. Wählen Sie mit [UP]
und [DOWN] einen Wert zwischen 1 und 512.
Drücken Sie [ENTER], um die Einstellung zu
bestätigen und anschließend [MENU], um
zurück zum Hauptmenü zu wechseln.
Betriebsart „DMX": Mit [UP] und [DOWN]
können Sie einen der folgenden DMX-
Betriebsmodi auswählen: 6, 7, 8, 9 oder 11
Kanäle.
Master / Slave Betrieb. Das Gerät als
„Slave" definieren.
