involight Paint BAR HEX6 Bedienungsanleitung

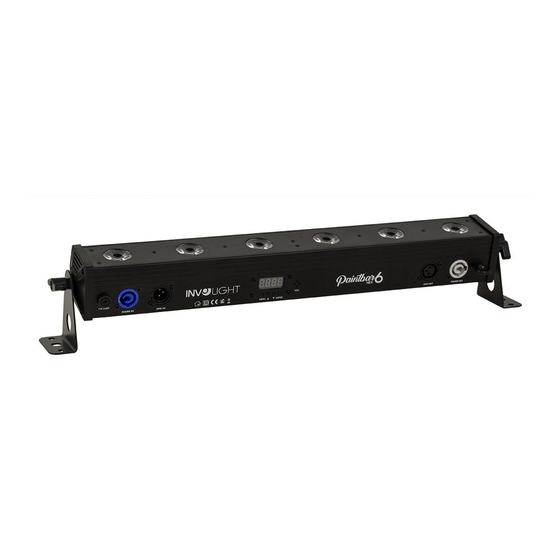

Led bar mit 6x12w rgbwa+uv leds
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
User manual
Руководство по эксплуатации
Paint BAR HEX6
LED Bar mit 6x12W RGBWA+UV LEDs
LED Bar with 6x12W RGBWA+UV LEDs
Светодиодная панель 6 x12Вт. RGBWA+UV

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für involight Paint BAR HEX6

Inhaltszusammenfassung für involight Paint BAR HEX6

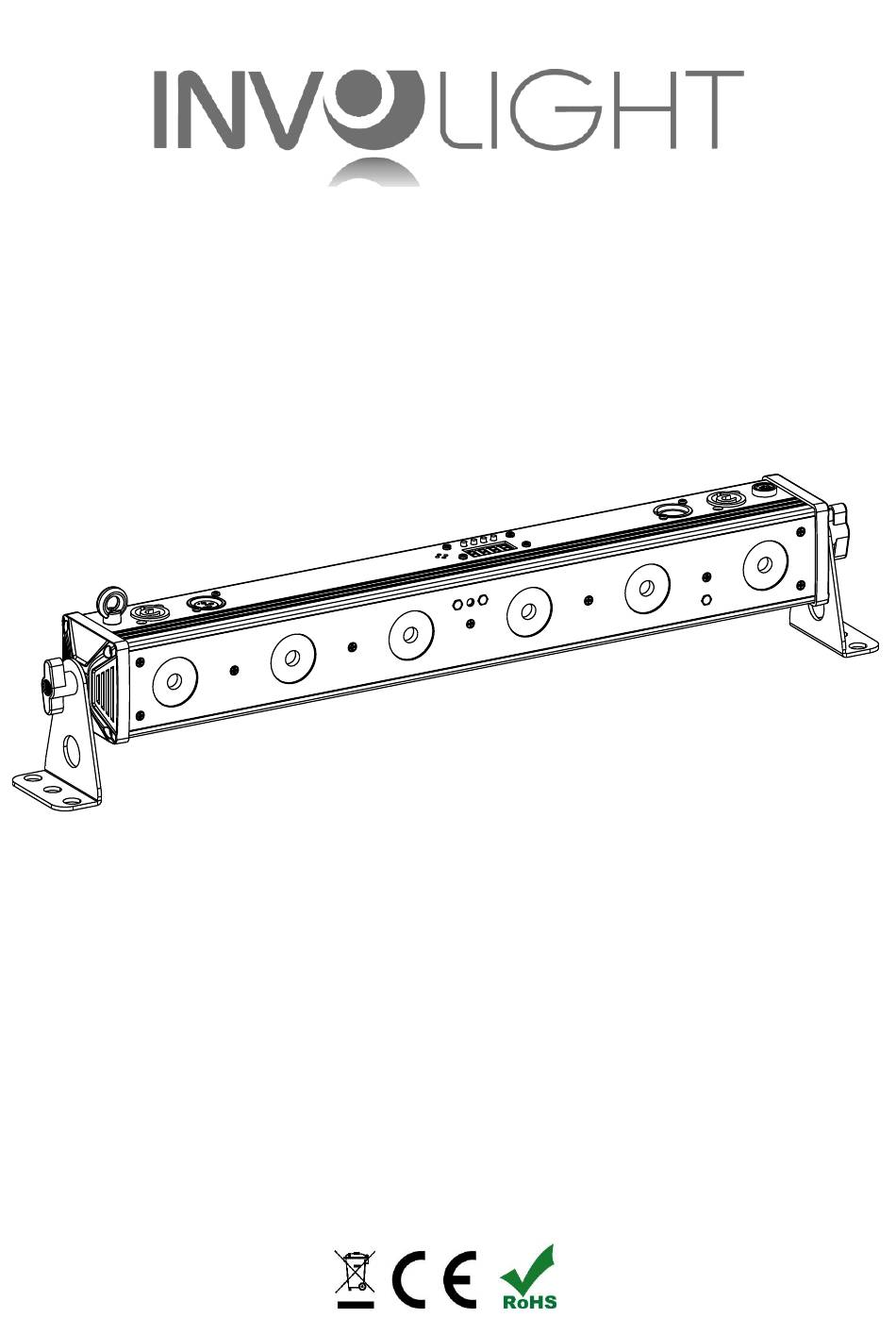

  • Seite 1 Bedienungsanleitung User manual Руководство по эксплуатации Paint BAR HEX6 LED Bar mit 6x12W RGBWA+UV LEDs LED Bar with 6x12W RGBWA+UV LEDs Светодиодная панель 6 x12Вт. RGBWA+UV...

  • Seite 2: Inhaltsverzeichnis

    DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen und Bedienung: ..................... 4 3.1 Bedienung: ........................4 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............

  • Seite 3: Teil 1: Warnhinweise

    Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „PAINTBAR HEX6“! Mit diesem Gerät sind Sie Eigentümer eines hochwertigen und professionellen LED Wallwasher mit modernster Technik. Damit Ihnen Ihr „PAINTBAR HEX6“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler.

  • Seite 4: Sicherheitshinweise

    1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl.

  • Seite 5: Bestimmungsgemäße Verwendung

    Betriebsarten über das On-Board Menü einstellen und beeinflussen. 3.1 Bedienung: Der INVOLIGHT „PaintBAR HEX6“ ist ein DMX-512-steuerbarer LED Effektstrahler. Er kann über 4, 6 oder 10 DMX-Kanäle, automatisch oder Musik gesteuert und als Master oder Slave eingesetzt werden. Über den Netzstecker wird das Gerät mit Hilfe des beiliegenden Stromkabels mit dem Strom-Netz verbunden.

  • Seite 6: Betriebsarten Und Einstellung Des On-Board Menüs

    Abbildung 1 (Rückseite): Sicherungshalter für F1A 250V Sicherung. 2. Power In – Powercon kompatibel Netzeingangsbuchse. 3. DMX In – 3-poliger DMX-Eingang. 4. On-Board Menü – LED Anzeige mit Bedientasten. Zeigt Betriebsmodus und weitere Systemeinstellungen an. 5. MIC – Mikrofon für die Musiksteuerung. 6.
  • Seite 7 S 01 S 02 GREEN S 03 BLUE S 04 WHITE S 05 AMBER S 06 S 07 YELLOW S 08 MAGENTA S 09 CYAN Stat S 10 Statische Farben DARK ORANGE S 11 GREEN YELLOW S 12 SALMON S 13 TURQUISE S 14 LIGHT GREEN...

  • Seite 8: Belegung Der Dmx Kanäle In Der Übersicht

    Dieses Modus bietet Intensität 0% - 100% die Möglichkeit, jede B255 der 6 Farben der LEDs (R, G, B, W, A und UV) U000 in der Intensität separat Weiß, einzustellen und damit Intensität 0% - 100% eine unbegrenzte U255 Anzahl unterschiedlicher A000 Farben zu erzeugen.
  • Seite 9 010 - 019 GREEN 020 - 029 BLUE 030 - 039 WHITE 040 - 049 AMBER 050 - 059 060 - 069 YELLOW 070 - 079 MAGENTA 080 - 089 CYAN 090 - 099 DARK ORANGE 100 - 109 GREEN YELLOW 110 - 119 SALMON 120 - 129...
  • Seite 10 6 Kanal Modus: Rot, 000 - 255 Intensität 0% - 100% Grün, 000 - 255 Intensität 0% - 100% Blau, 000 - 255 Intensität 0% - 100% 6 CH Weiß, 000 - 255 Intensität 0% - 100% Amber, 000 - 255 Intensität 0% - 100% 000 - 255 Intensität 0% - 100%...

  • Seite 11: Verbindungen In Der Betriebsart „Dmx

    130 - 139 TURQUISE 140 - 149 LIGHT GREEN 150 - 159 ORANGE 160 - 169 LAVENDER 170 - 179 LIGHT BLUE 180 - 189 DARK BLUE 190 - 199 PINK Farb-jumping- Programm. 200 - 209 Auto Programm 1 Geschwindigkeit über CH10 regelbar.

  • Seite 12: Verbindungen In Der Betriebsart „Master/Slave

    Für Anlagen mit sehr langen DMX-Kabelwegen oder hohen elektrischen Störeinflüssen, wie zum Beispiel in einer Diskothek, ist es empfehlenswert, einen DMX-Terminator zu verwenden. Der DMX-Abschlusswiderstand wird in einem XLR-Stecker als 120 Ω Widerstand zwischen Pin 2 und 3 ausgeführt der in die letzte Ausgangsbuchse der DMX-Linie gesteckt wird.

  • Seite 13: Infrarot-Fernbedienung (Im Lieferumfang Enthalten)

    3.7 Infrarot-Fernbedienung (im Lieferumfang enthalten): Die mitgelieferte Fernbedienung ermöglicht das Ansteuern der „PaintBAR HEX6“ auch ohne DMX-Controller und bietet deutlich mehr Möglichkeiten, als die über das On-Board Menü abrufbaren Funktionen. Stellen Sie sicher, dass die Fernbedienung direkt auf das Gerät gerichtet ist und sich zwischen dem Gerät und der Fernbedienung keine Hindernisse befinden.

  • Seite 14: Teil 4. Fehlerbehebung

    Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, kontaktieren Sie bitte Ihren Fachhändler. Teil 5: Wartung: WICHTIGER HINWEIS: Trennen Sie das Gerät vor Wartungsarbeiten vom Netz! Verwendete Schrauben müssen fest angezogen werden und dürfen keine Rostspuren zeigen.

  • Seite 15: Teil 7: Umweltschutz

    Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet.
  • Seite 16 ENGLISH Table of contents Part 1: Warnings: ...................... 16 1.1. Overview of the meaning of symbols and signal words: ......16 1.2 Safety instructions: ..................17 1.3 Intended use: ....................18 Part 2: Installation: ....................18 Part 3: Functions and operation: ................18 3.1 Operation: ......................

  • Seite 17: Part 1: Warnings

    We congratulate you on the purchase of an INVOLIGHT "PAINTBAR HEX6"! With this device you are owner of a high-quality and professional LED wallwasher with the latest technology. In order to make your "PAINTBAR HEX6" a pleasure for you, please read this manual carefully before using it.

  • Seite 18: Safety Instructions

    1.2 Safety instructions: This information sheet contains important information on the safe operation of the device. Ensure that this information is available to all persons using this device. The type plate is located on the underside of the unit. Please read all warnings and operating instructions carefully before operating this unit. Please keep this manual for future reference.

  • Seite 19: Intended Use

    3.1 Operation: The INVOLIGHT "PaintBAR HEX6" is a DMX 512 controllable LED effect light. It can be controlled via 4, 6 or 10 DMX channels, automatically or music and used as master or slave. The device is connected to the power supply via the mains cable.

  • Seite 20: Operating Modes And Setting Of The On-Board Menu

    Picture 1 (backside): 1. Fuse holder for F1A 250V fuse. 2. Power In - Powercon compatible network input jack. 3. DMX In - 3-pin DMX input. 4. On-board menu - LED display with control buttons. Displays operating mode and other system settings. 5.
  • Seite 21 You can set the following modes and functions: Mode Menu Sub Menu Description 4CH d001 Select DMX channel mode and set DMX start Addr address. d512 10CH S 01 S 02 GREEN S 03 BLUE S 04 WHITE S 05 AMBER S 06 S 07...

  • Seite 22: Assignment Of The Dmx Channels In The Overview

    R000 Red, Intensity 0% - 100% R255 G000 Green, Intensity 0% - 100% G255 B000 Color Mixing. Blue, Intensity 0% - 100% B255 CoLo This mode offers U000 the possibility to White, separate each of Intensity 0% - 100% the 6 colors of the U255 LEDs (R, G, B, W, A and UV) in...
  • Seite 23 4 Channel mode: DMX Mode Channel Value Description Comment Influences all 000 - 255 Master Dimmer 0 - 100% functions of CH4 000 - 009 No Function Influences all functions of CH4 Stroboscope: slow → fast 010 - 255 Speed: slow → Microphone sensitivity: min.
  • Seite 24 Color fading program. Speed 220 - 229 Sound Program 2 adjustable via CH3. Dimmer controlled via CH1. 230 - 255 No Function 6 Channel mode: Red, 000 - 255 Intensity 0% - 100% Green, 000 - 255 Intensity 0% - 100% Blue, 000 - 255 Intensity 0% - 100%...

  • Seite 25: Connections In "Dmx" Mode

    070 - 079 YELLOW 080 - 089 MAGENTA 090 - 099 CYAN 100 - 109 DARK ORANGE 110 - 119 GREEN YELLOW 120 - 129 SALMON 130 - 139 TURQUISE 140 - 149 LIGHT GREEN 150 - 159 ORANGE 160 - 169 LAVENDER 170 - 179 LIGHT BLUE...

  • Seite 26: Connections In "Master / Slave" Mode

    For installations with very long DMX cable paths or high electrical interference, such as in a discotheque, it is recommended to use a DMX terminator. The DMX terminator is connected in an XLR connector as a 120 Ω resistor between pins 2 and 3 which is plugged into the last output socket of the DMX line. 3.5 Connections in "Master / Slave"...

  • Seite 27: Infrared Remote Control (Included)

    3.7 Infrared remote control (included): The included remote control allows you to control the "PaintBAR HEX6" even without a DMX controller and offers much more possibilities than the functions available via the on-board menu. Make sure the remote control is pointing directly at the unit and there are no obstructions between the unit and the remote control.

  • Seite 28: Part 4: Troubleshooting

    Part 4: Troubleshooting: The device does not work, no light: Check the mains connection and the main fuse. If the instructions given here do not lead to success, please contact your specialist dealer. Part 5: Maintenance: IMPORTANT: Disconnect the device from the power supply before servicing! Screws used must be tightened and may not show rust marks.

  • Seite 29: Part 7: Environmental Protection

    Stand: 04 / 2017- Technical and optical changes within the framework of the product improvement are reserved - even without prior notice. No liability shall be accepted for printing errors and resulting faulty operation. If in doubt, consult your INVOLIGHT dealer!
  • Seite 30 Ру сски Содержание Часть 1: Предупреждения....................... 30 1.1 общие сведения значени символов и предупреждени : .......... 30 1.2 указания по технике безопасности: ................31 1.3 Использование По Назначению: .................. 32 Часть 2: Установка........................32 Часть 3: Функции........................32 3.1Управление: ........................

  • Seite 31: Часть 1: Предупреждения

    Поздравляем вас с покупкой INVOLIGHT " PaintBAR HEX6"! Вы стали обладателем высококачественной и профессиональной светодиодной панели. Для обеспечения надежного функционирования " PaintBAR HEX6" в течение длительного времени, внимательно прочтите данное руководство перед началом эксплуатации устройства. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с вашим...

  • Seite 32: Указания По Технике Безопасности

    1.2 указания по технике безопасности: Данный раздел содержит важную информацию по безопасной эксплуатации устройства. Убедитесь, что эта информация доступна всем лицам, использующим данное устройство. Табличка находится на нижне части устро ства. Пожалу ста, внимательно прочтите все предупреждения и инструкции перед вводом данного устро ства в...

  • Seite 33: Использование По Назначению

    электрическо сети. Вы можете настроить различные режимы работы на дисплее в меню 3.1 Управление: INVOLIGHT " PaintBAR HEX6", это светодиодная панель с возможностью управления по протоколу DMX- 512. Он может управляться по 4,6 или 10 каналам DMX, а также используется в режиме «авто», от...

  • Seite 34: Режимы Работы И Настро Ки Меню

    Рис.1 (задняя панель корпуса): 1. Держатель предохранителя F1A 250V. 2. Power In – разъем PowerCon для подключения к сети переменного тока. 3. DMX In – 3-х контактны XLR DMX-вход. 4. LED Дисплей - показывает текущи режим работы и значения отдельных функци . 5.
  • Seite 35 GREEN (зелены ) S 02 BLUE (сини ) S 03 WHITE (белы ) S 04 AMBER (янтарны ) S 05 UV (ультрафиолет) S 06 YELLOW (желты ) S 07 MAGENTA (пурпурны ) S 08 CYAN (голубо ) S 09 DARK ORANGE S 10 (темно...

  • Seite 36: Назначение Dmx-Каналов В Таблице

    B255 U000 Белы , яркость 0% - 100% U255 A000 Янтарны , яркость 0% - 100% A255 U000 Ультрафиолет, яркость 0% - 100% U255 dI 1 Для статичных цветов и автоматических Мастер диммер. dIMM программ. dI 9 Относится к режимам Авто и Sound. Silent-в режиме...
  • Seite 37 Пурпурны 070 - 079 Голубо 080 - 089 Темно – оранжевы 090 - 099 Желто - зелены 100 - 109 Оранжево - розовы 110 - 119 Бирюзовы 120 - 129 Светло – зелены 130 - 139 Оранжевы 140 - 149 Сиреневы...
  • Seite 38 Влияет на все функции Стробоскоп: медленно → быстро 010 - 255 с CH3 - CH9. Красны , 000 - 255 яркость 0% - 100% Зелены , 000 - 255 яркость 0% - 100% Сини , 000 - 255 яркость 0% - 100% Белы...

  • Seite 39: Соединения В Режиме „Dmx

    автоматических программ 1или 2 от программ 1 или 2 звуково активации на на CH9 CH9. 3.4 Соединения в режиме „DMX“: DMX512 (англ. Digital Multiplex) — стандарт, описывающи метод цифрово передачи данных между контроллерами и световым оборудованием, а также дополнительным оборудованием посредством общего кабеля...

  • Seite 40: Инфракрасны Пульт Дистанционного Управления

    3.7. Инфракрасны пульт дистанционного управления: Пульт дистанционного управления позволяет управлять без DMX-контроллера и предлагает "PaintBAR HEX6", значительно больше возможносте , чем с помощью ручного управления по меню. Убедитесь, что пульт дистанционного управления направлен непосредственно на устро ство, чтобы между устро ством и пультом не было никаких препятстви . АВТО...

  • Seite 41: Часть 4: Устранение Неполадок

    Часть 4: Устранение неполадок: Устройство не работает, или нет света: Проверьте подключение к сети и главный предохранитель. Устройство не реагирует на команды DMX контроллера: Проверьте правильность распа ки разъемов и целостность коммутационных кабеле . Проверьте настро ки DMX адреса и полярность сигнала. Проверьте, не...

  • Seite 42: Часть 6: Технические Характеристики

    дистрибьютору или в местную компанию по переработке. Уважа те местные экологические правила. Декларация о соответствии: Продукты INVOLIGHT соответствуют основным требованиям и другим соответствующим спецификациям директив Директива по электромагнитно совместимости 2014/30 / ЕС и Директива LVD 2014/35 / ЕС. ООО «ИНВАСК»...
  • Seite 43 Paint BAR HEX6 Bestellnummer: A-000000-05889 www.destilan.de...
