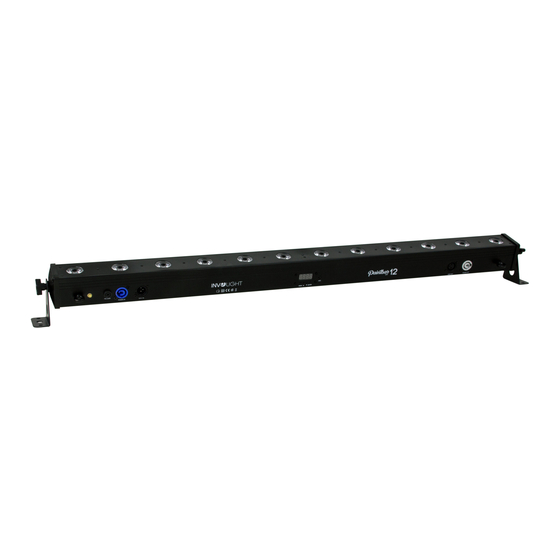

involight Paint BAR UV12 Bedienungsanleitung
Led bar mit 12x 3w uv leds
Verwandte Anleitungen für involight Paint BAR UV12
Inhaltszusammenfassung für involight Paint BAR UV12

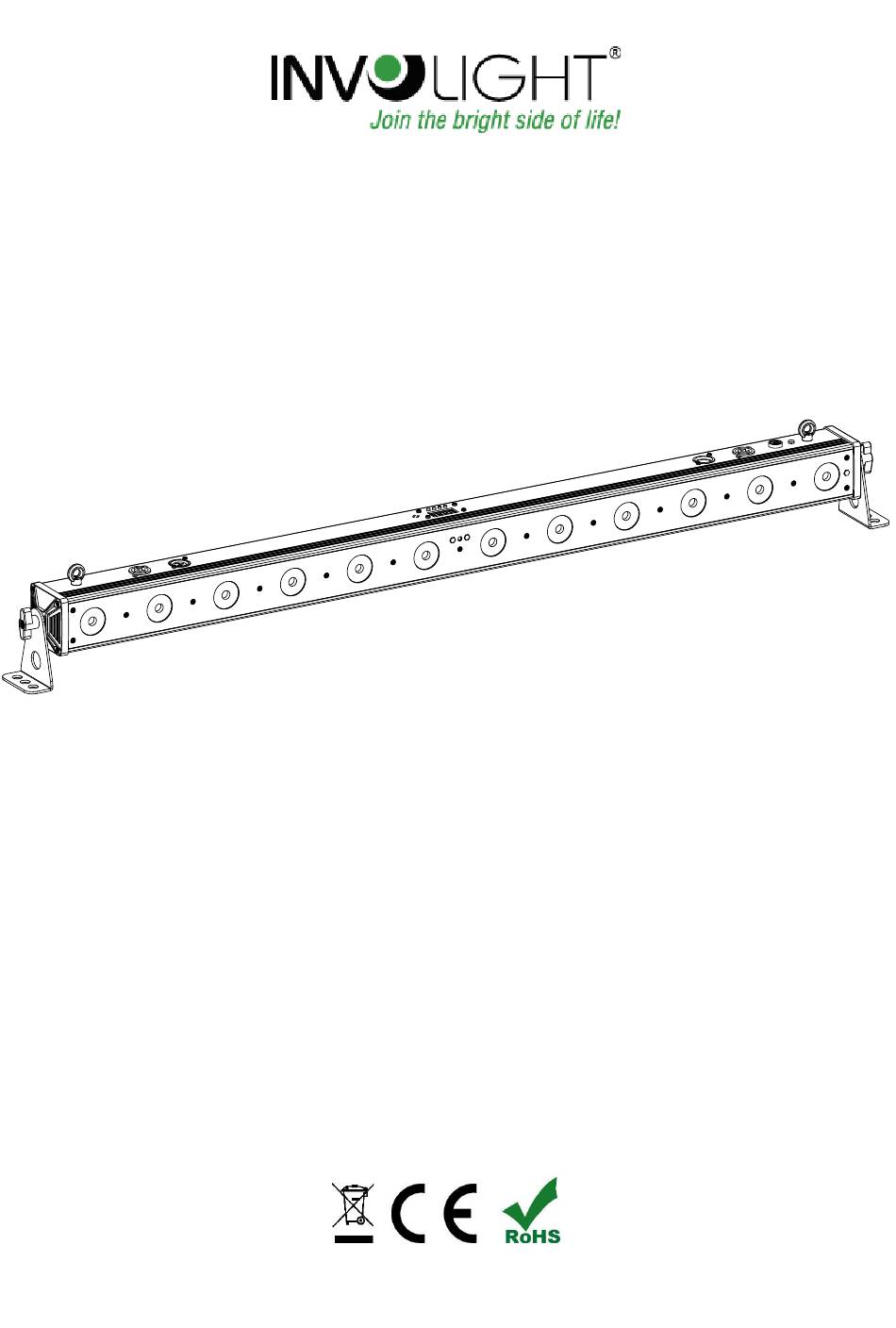

- Seite 1 Bedienungsanleitung User manual Руководство по эксплуатации Paint BAR UV12 LED Bar mit 12x 3W UV LEDs LED Bar with 12x 3W UV LEDs Светодиодная панель ультрафиолет 12 x 3W...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen und Bedienung: ..................... 4 3.1 Bedienung: ........................4 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............ -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „PAINTBAR UV12“! Mit diesem Gerät sind Sie Eigentümer eines hochwertigen und professionellen LED Bar mit modernster Technik. Damit Ihnen Ihr „PAINTBAR UV12“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
Betriebsarten über das On-Board Menü einstellen und beeinflussen. 3.1 Bedienung: Der INVOLIGHT „PaintBAR UV12“ ist ein DMX-512-steuerbarer LED Effektstrahler. Er kann über 1, 2 oder 4 DMX-Kanäle, automatisch oder Musik gesteuert und als Master oder Slave eingesetzt werden. Über den Netzstecker wird das Gerät mit Hilfe des beiliegenden Stromkabels mit dem Strom-Netz verbunden. -
Seite 6: Betriebsarten Und Einstellung Des On-Board Menüs
Abbildung 1 (Rückseite): 4. 5. Sicherungshalter für F1A 250V Sicherung. 2. Power In – Powercon kompatibel Netzeingangsbuchse. 3. DMX In – 3-poliger DMX-Eingang. 4. On-Board Menü – LED Anzeige mit Bedientasten. Zeigt Betriebsmodus und weitere Systemeinstellungen an. 5. MIC – Mikrofon für die Musiksteuerung. 6. -
Seite 7: Belegung Der Dmx Kanäle In Der Übersicht
Au 1 Auto Programm 1 square Au 2 Auto Auto Programme Auto Programm 2 wave Au 3 Auto Programm 3 saw tooth So 1 Sound Programm 1 square Musiksteuerung So 2 Soun Sound Programm 2 wave (Sound) So 3 Sound Programm 3 saw tooth Interne Programme können in SP 1... - Seite 8 2 Kanal Modus: 000 - 255 Intensität 0% - 100% 2 CH 000 - 009 Keine Funktion Stroboskop: langsam → schnell 010 - 255 4 Kanal Modus: Beeinflusst alle 000 - 255 Master Dimmer 0 - 100% Funktionen von CH4 000 - 009 Keine Funktion Beeinflusst alle...
-
Seite 9: Verbindungen In Der Betriebsart „Dmx
3.4 Verbindungen in der Betriebsart „DMX“: DMX ist die Abkürzung für Digital Multiplex und ermöglicht die digitale Steuerung von mehreren DMX-Geräten über eine gemeinsame Steuerleitung. Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden DMX-Anschlüsse: Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-Eingang. -
Seite 10: Infrarot-Fernbedienung (Im Lieferumfang Enthalten)
3.7 Infrarot-Fernbedienung (im Lieferumfang enthalten): Die mitgelieferte Fernbedienung ermöglicht das Ansteuern der „PaintBAR UV12“ auch ohne DMX-Controller und bietet deutlich mehr Möglichkeiten, als die über das On-Board Menü abrufbaren Funktionen. Stellen Sie sicher, dass die Fernbedienung direkt auf das Gerät gerichtet ist und sich zwischen dem Gerät und der Fernbedienung keine Hindernisse befinden. -
Seite 11: Teil 4. Fehlerbehebung
Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, kontaktieren Sie bitte Ihren Fachhändler. Teil 5: Wartung: WICHTIGER HINWEIS: Trennen Sie das Gerät vor Wartungsarbeiten vom Netz! Verwendete Schrauben müssen fest angezogen werden und dürfen keine Rostspuren zeigen. -
Seite 12: Teil 7: Umweltschutz
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 35 Paint BAR UV12 Order code: A-000000-05894 www.involight.com...
