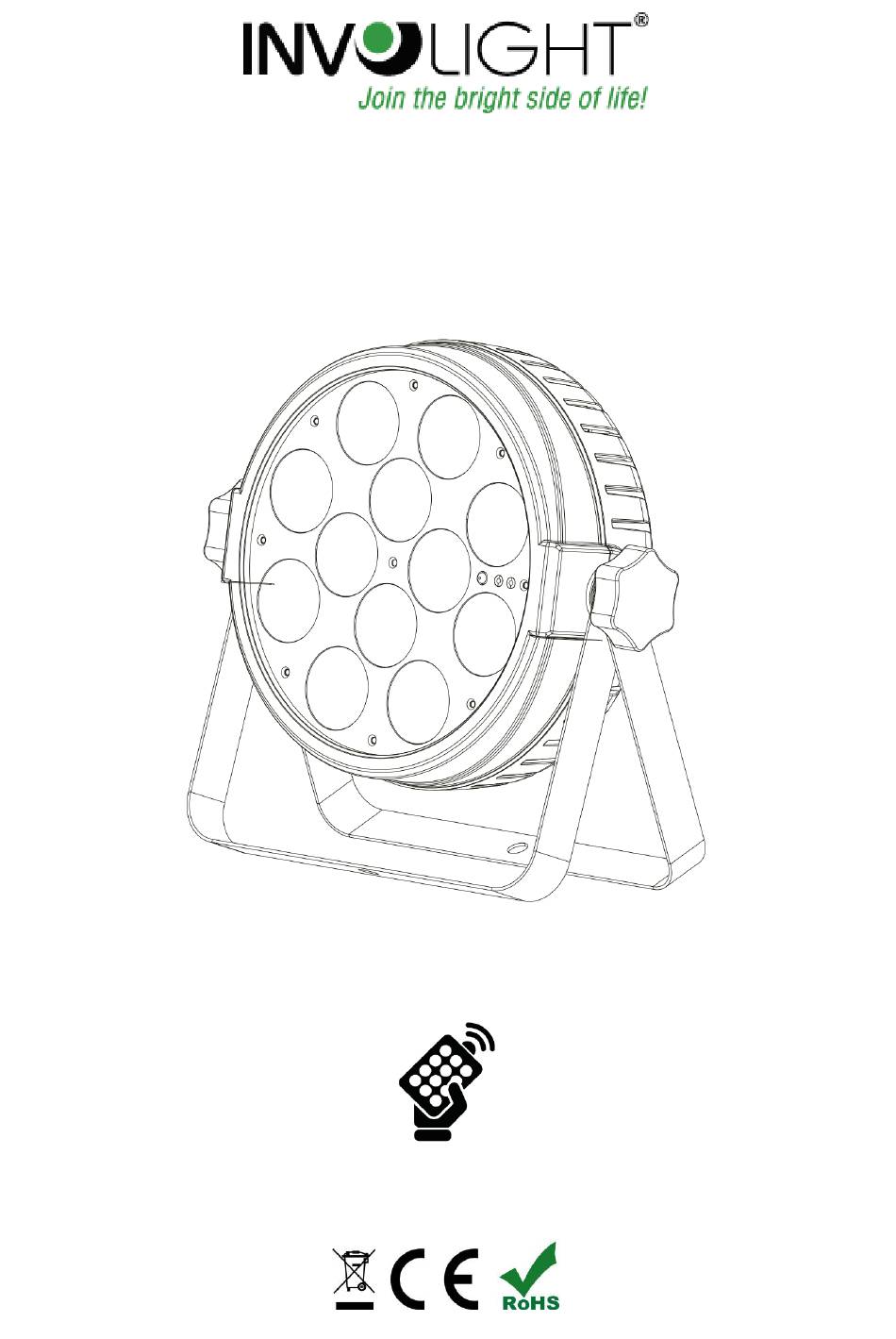

- Seite 1 Bedienungsanleitung User Manual Használati utasítás LEDPAR12HEX LEDPAR 12 x RGBWA/UV 6-in-1 LED's...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis Teil 1. Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2. Installation: ........................4 Teil 3. Funktionen: ........................5 3.1 Anschlüsse, Bedien- und Anzeigeelemente: ..............5 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............ -
Seite 3: Teil 1. Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „LEDPAR12HEX“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Floor Spots. Damit Ihnen Ihr „LEDPAR12HEX“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
1.3 Bestimmungsgemäße Verwendung: Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen und ist nicht für die Raumbeleuchtung in Haushalten geeignet. Dieses Produkt ist nur für den Anschluss an 100-240 VAC / 50-60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Teil 3. Funktionen
WICHTIG! Überkopfmontage erfordert ein hohes Maß an Erfahrung. Dies beinhaltet Kenntnisse zur Berechnung der Tragfähigkeit, über verwendetes Installationsmaterial und Sicherheitsinspektionen des verwendeten Materials und des Projektors, wobei sich die geforderte Erfahrung allerdings nicht allein darauf beschränkt. Versuchen Sie unter keinen Umständen, die Installation selbst durchzuführen, wenn Sie nicht über eine entsprechende Qualifikation verfügen. -
Seite 7: Betriebsarten Und Einstellung Des On-Board Menüs
UP - Erhöht Werte beim Einstellvorgang. DOWN - Verringert Werte beim Einstellvorgang. Der LEDPAR12HEX verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe Abb.1 Gehäuserückseite) eingestellt werden können. Drücken Sie zunächst immer „Menu“ so oft, bis die einzustellende Funktion erreicht ist. - Seite 8 FAN0 Lüftergeschwindigkeit Temperaturgeregelt SPEED SET Fan speed Der Lüfter läuft permanent auf der mittleren MODE FAN1 Stufe R000-r255 Red dimmer Rot Intensität 0% - 100% G000-g255 DIMMER Green dimmer Grün Intensität 0% - 100% MODE B000-b255 Blue dimmer Blau Intensität 0% - 100% W000-w255 White dimmer Weiß...
- Seite 9 Kalibrierung Imput Password Temperature Temperaturanzeige. Die Innentemperatur wird in °C angezeigt. Version Die Softwareversion Farbmakros Tabelle: G+B+W R+B+W+A Rot (R) G+B+A R+B+W+UV Grün (G) B+UV G+B+UV R+B+A+UV Blau (B) G+W+A R+W+A+UV Weiß (W) W+UV G+W+UV G+B+W+A Amber (A) A+UV G+A+UV G+B+W+UV UV (UV) R+G+B...
-
Seite 10: Die Eingestellte Werte Dauerhaft Speichern
3.3 Die eingestellte Werte dauerhaft speichern: Sie können die eingestellten Werte (Scenes) dauerhaft speichern, sodass die Einstellungen auch nach ausschalten des Geräts beibehalten werden. das Display verfügt über 4 zusätzliche Komma- (Punkt-) Segmente – SG1, SG2, SG3 und SG4. Nach 30 Sekunden Untätigkeit erlischt das Display. Die einzelnen Punkt-Segmente bleiben immer an. Das Punkt-Segment 4 (SG4) auf dem Display hilft festzustellen, ob die ausgewählte Scene gespeichert ist. -
Seite 11: Infrarot-Fernbedienung (Im Lieferumfang Enthalten)
3.4 Infrarot-Fernbedienung (im Lieferumfang enthalten): Infrarot-Sensor. Die maximale Reichweite beträgt ca. 8 Meter. In der DMX- und der Slave-Betriebsart sind die Funktionen der Fernbedienung deaktiviert. 1. Helligkeit bzw. Farbwechselgeschwindigkeit erhöhen 2. Helligkeit bzw. Farbwechselgeschwindigkeit verringern 3. Ausschalten 4. Einschalten 5. 16 direkte Farbeinstellungen 6. -
Seite 12: Belegung Der Dmx Kanäle In Der Übersicht
3.5 Belegung der DMX Kanäle in der Übersicht: HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. Wert Funktion Kanal CH06 CH07 CH09 CH12 CH24 Rot von 0 – 100% 0..255 Grün Grün von 0 –... - Seite 13 64-67 68-71 72-75 B+UV 76-79 80-83 W+UV 84-87 A+UV 88-91 R+G+B 92-95 R+G+W 96-99 R+G+A 100-103 R+G+UV 104-107 R+B+W 108-111 R+B+A 112-115 R+B+UV 116-119 R+W+A 120-123 R+W+UV 124-127 R+A+UV 128-131 G+B+W 132-135 G+B+A 136-139 G+B+UV 140-143 G+W+A 144-147 G+W+UV 148-151 G+A+UV 152-155 B+W+A...
- Seite 14 Automatikprogramme 0..15 Keine Funktion 16..31 Farbwechsel Programm 1 32..47 Farbwechsel Programm 2 48..63 Farbwechsel Programm 3 64..79 Farbwechsel Programm 4 80..95 Farb-Fading Programm 5 96..111 Farb-Fading Programm 6 112..127 Farb-Fading Programm 7 128..143 Farb-Fading Programm 8 144..159 Musikgesteuertes Programm 1 160..175 Musikgesteuertes Programm 2 176..191...
-
Seite 15: Verbindungen In Der Betriebsart „Dmx
Weiß Ring 2 0..255 Intensität 0-100% Amber Ring 2 0..255 Intensität 0-100% UV Ring 2 0..255 Intensität 0-100% 3.6 Verbindungen in der Betriebsart „DMX“: DMX ist die Abkürzung für Digital Multiplex und ermöglicht die digitale Steuerung von mehreren DMX-Geräten über eine gemeinsame Steuerleitung. Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers oder eines anderen DMX-Geräts. -
Seite 16: Verbindungen In Der Betriebsart „Master/Slave
DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. „Slave“ Modus: Kann über IR-Fernbedienung eingestellt werden. 3.8 Stand-Alone-Betrieb: Der „LEDPAR12HEX“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „LEDPAR12HEX“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht:... -
Seite 17: Teil 6. Technische Daten
Teil 6. Technische Daten: LEDPAR12HEX MODELLBEZEICHNUNG: Produktart: LED-PAR Scheinwerfer Farbspektrum: RGBAW/UV LED-Anzahl: LED-Typ: 6-in-1 Abstrahlwinkel: 26° DMX Eingang: 3-pin XLR männlich DMX Ausgang: 3-pin XLR weiblich DMX Modus: 6, 7, 9, 12 oder 24 Kanäle DMX Funktionen: Master Dimmer, Farbwechsel, Farbfading, Musiksteuerung, Stroboskop Stand Alone Funktionen: Musiksteuerung, Stroboskop, Statische Farben, Farbwechsel, Master/Slave. -
Seite 18: Teil 7. Umweltschutz
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 19 LEDPAR12HEX Bestellnummer: A-000000-06080 www.involight.com...
- Seite 38 LEDPAR12HEX Order code: A-000000-06080 www.involight.com...
- Seite 57 LEDPAR12HEX Order code: A-000000-06080 www.involight.com...
