5.4.1
Funktionen der Stromquelle
5.4.1.1

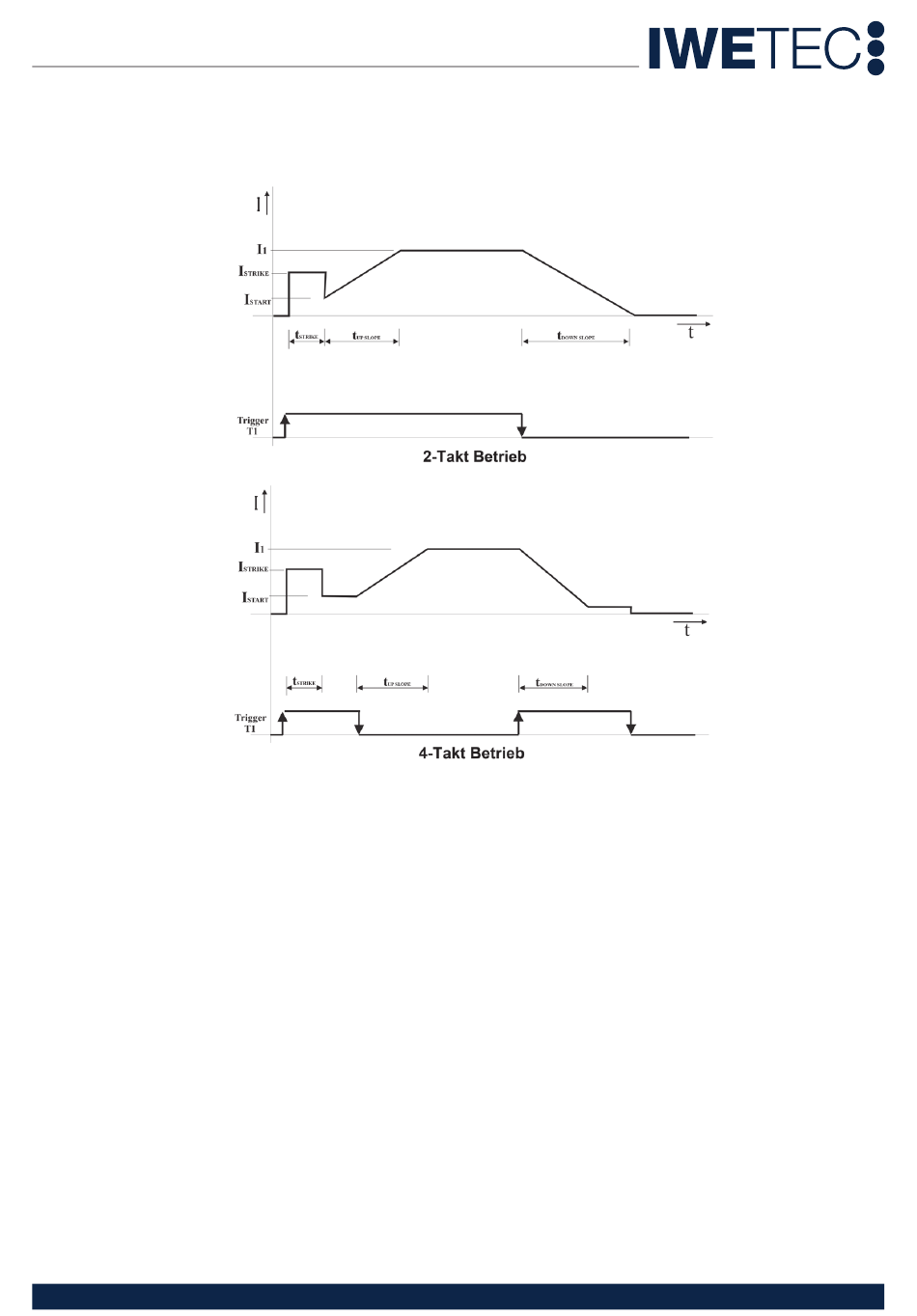

2-Takt / 4-Takt Betriebsart mit einer Brennertaste
Es sind zwei Betriebsarten verfügbar. Die Unterschiede werden in den folgenden Bildern erklärt.
5.4.1.2
Pulse Modus
In allen möglichen TIG/WIG Schweißbetriebsarten kann der Pulsbetrieb aktiviert werden. Außer in 2-Takt und
4-Takt Modus hat der Pulsbetrieb die selbe Funktion. Es können zwei Stromwerte (I
Dauer (t
and t
) eingestellt werden.
1
2
5.4.1.3
HF PULSE mode
Im HF-Puls Modus wird zwischen dem Strom I1 und I2 mit der einstellbaren Frequenz periodisch umgeschaltet.
Die Frequenz ist einstellbar zwischen 50Hz und 2 kHz.
5.4.1.4 HF Zündung
Für den Schutz der Elektrode beim Starten ist die Funktion HF-Zündung vorhanden. Die HFZündung ist im DC und
AC Modus verfügbar. Für elektrisch sensitive Bereiche ist die HFZündung auch abschaltbar. In diesem Fall wird
die LIFT-ARC Funktion beim Starten eingeschaltet. Diese verhindert ein Kleben der Elektrode am Werkstück. In
beiden Fällen, HF-Zündung und LIFT-ARC wird der Zündvorgang abgebrochen, wenn nicht innerhalb von 2s nach
dem Starten eine Lichtbogen erzeugt wurde. Die Triggertaste muss dann wieder losgelassen werden und erneut
gedrückt werden.
ACHTUNG: Da die HF-Zündung sehr hohe elektromagnetische Ausstrahlungen erzeugt, müssen die
Schweißer damit rechnen, dass diese Störungen speziell in elektronischen Geräten hervorrufen kann. Die
Ausstrahlungen können durch die Luft oder über Stromkabel erfolgen. Es muss daher besondere Vorsicht
bei Steuerungssystemen und Messgeräten im Schweißbereich genommen werden.
Bedienungsanleitung I-MAX WIG 170G DC EVO - 18 / 28
und I
) und deren aktive
1
2
