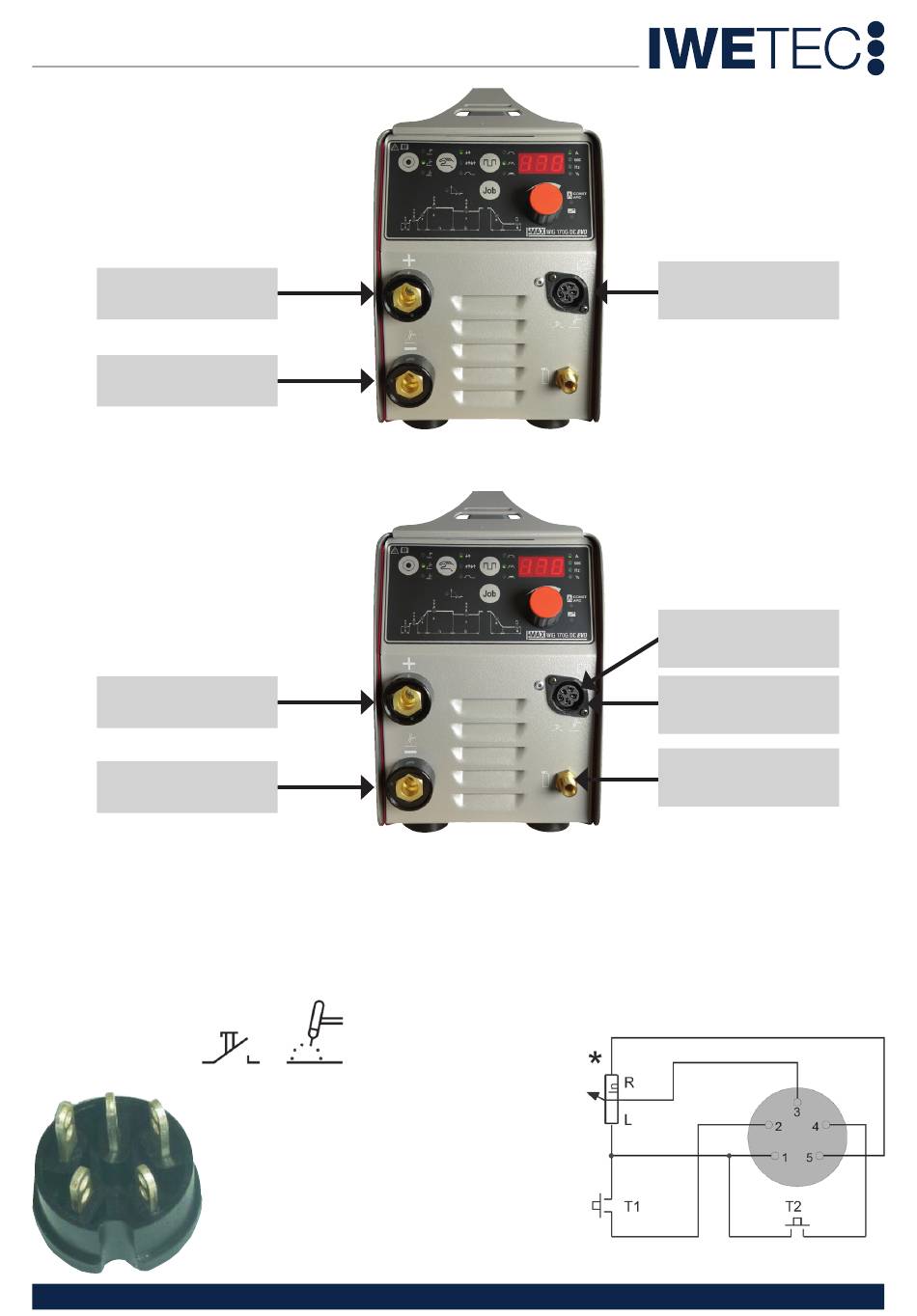

4.4.1 Anschluss für MMA Schweißen
Elektrodenhalter
Werkstückklemme
4.4.2 Anschluss für TIG/WIG Schweißen
Werkstückklemme
TIG Brenner
4.5. Tasteranschluss für TIG Brenner
Für den Anschluss der Starttaster muss ein fünfpoliger AMPHENOL Stecker (T3012002) verwendet werden.
Steckerbeschreibung
1. Minus für Taster und Potentiometer
2. Haupt Taster....T1
3. Fernbedienung Eingang
4. Hilfstaster.........T2
5. 5V
Bedienungsanleitung I-MAX WIG 170G DC EVO - 10 / 28
Fernbedienung
Konnektor
Fernbedienung
Konnektor
Tasteranschluss
für TIG Brenner
Gasanschluss
für TIG Brenner
*Potentiometer: linear 1kOhm-10kOhm
