18.2.7 Den Kältemittel-Abzweigbausatz anschließen
18.2.8 Gegen Kontaminierung schützen
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV System Klimagerät
4P543427-1A – 2020.10
a
a Warnhinweis Aufkleber
NICHT zulässig
Zulässig

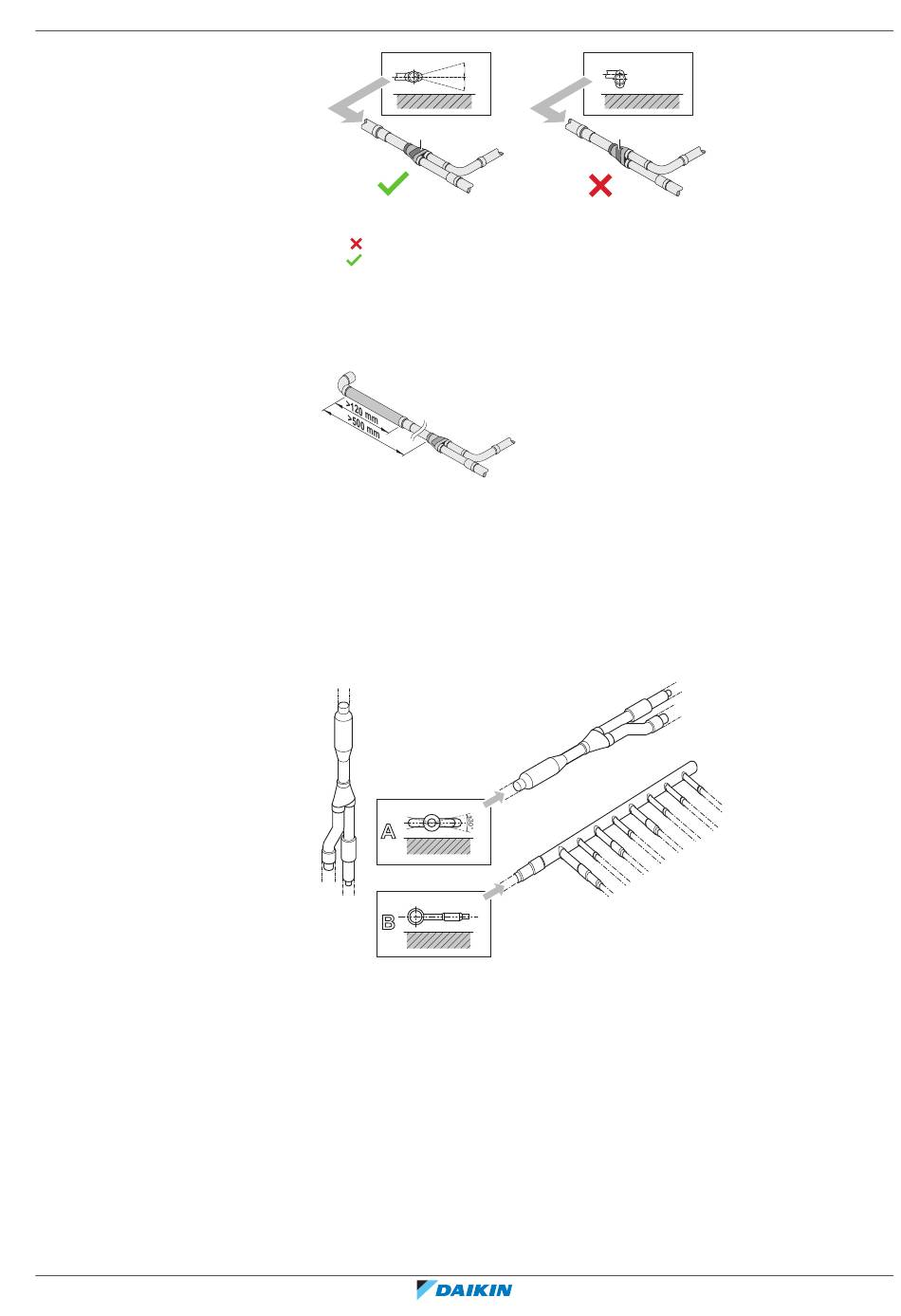

▪ Achten Sie darauf, dass die am Anschluss angeschlossene Rohrleitung über mehr
als 500 mm völlig gerade verläuft. Nur wenn eine bauseitige Rohrleitung, die auf
mehr als 120 mm Länge gerade verläuft, angeschlossen wird, kann ein gerader
verlaufender Abschnitt mit mehr als 500 mm Länge sichergestellt werden.
Beachten Sie bei der Installation des Kältemittel-Abzweigsatzes die dem Satz
beiliegende Installationsanleitung.
▪ Montieren Sie die Refnet-Verbindung so, dass sie entweder horizontal oder
vertikal abzweigt.
▪ Montieren Sie die Refnet Verbindung so, dass sie horizontal abzweigt.
b
A
B
a Horizontale Fläche
b Refnet-Anschlussstück vertikal montiert
c Refnet-Anschlussstück horizontal montiert
Damit Schmutz, Flüssigkeiten oder Staub nicht in die Rohre dringen können,
schützen Sie die Rohre so, wie es in der folgenden Tabelle beschrieben wird.
18
7.5°
A
7.5°
a
c
a
a
Installation der Leitungen
|
B
