18 | Installation der Leitungen
18.2.5 So schließen Sie Kältemittelrohre an die Außeneinheit an
18.2.6 So schließen Sie den Mehrfach-Anschlussleitungssatz an
Referenz für Installateure und Benutzer
90
HINWEIS
Sicherheitsvorkehrungen bei der Schaffung von Durchbruchöffnungen:
▪
Achten Sie darauf, das Gehäuse nicht zu beschädigen.
▪
Nachdem Sie die Durchbruchöffnungen hergestellt haben, empfehlen wir Ihnen,
die Kanten und Bereiche um die Kanten mithilfe von Rostschutzfarbe zu
behandeln, um Rostbildung zu verhindern.
▪
Wenn Sie die elektrischen Leitungen durch die Durchbruchöffnungen führen,
wickeln Sie Schutzklebeband um die Leitungen, damit sie nicht beschädigt
werden.
INFORMATION
Die an dieser Stelle verwendeten Verbindungsrohre müssen vor Ort beschafft
werden, mit Ausnahme der Zusatzrohre.
HINWEIS

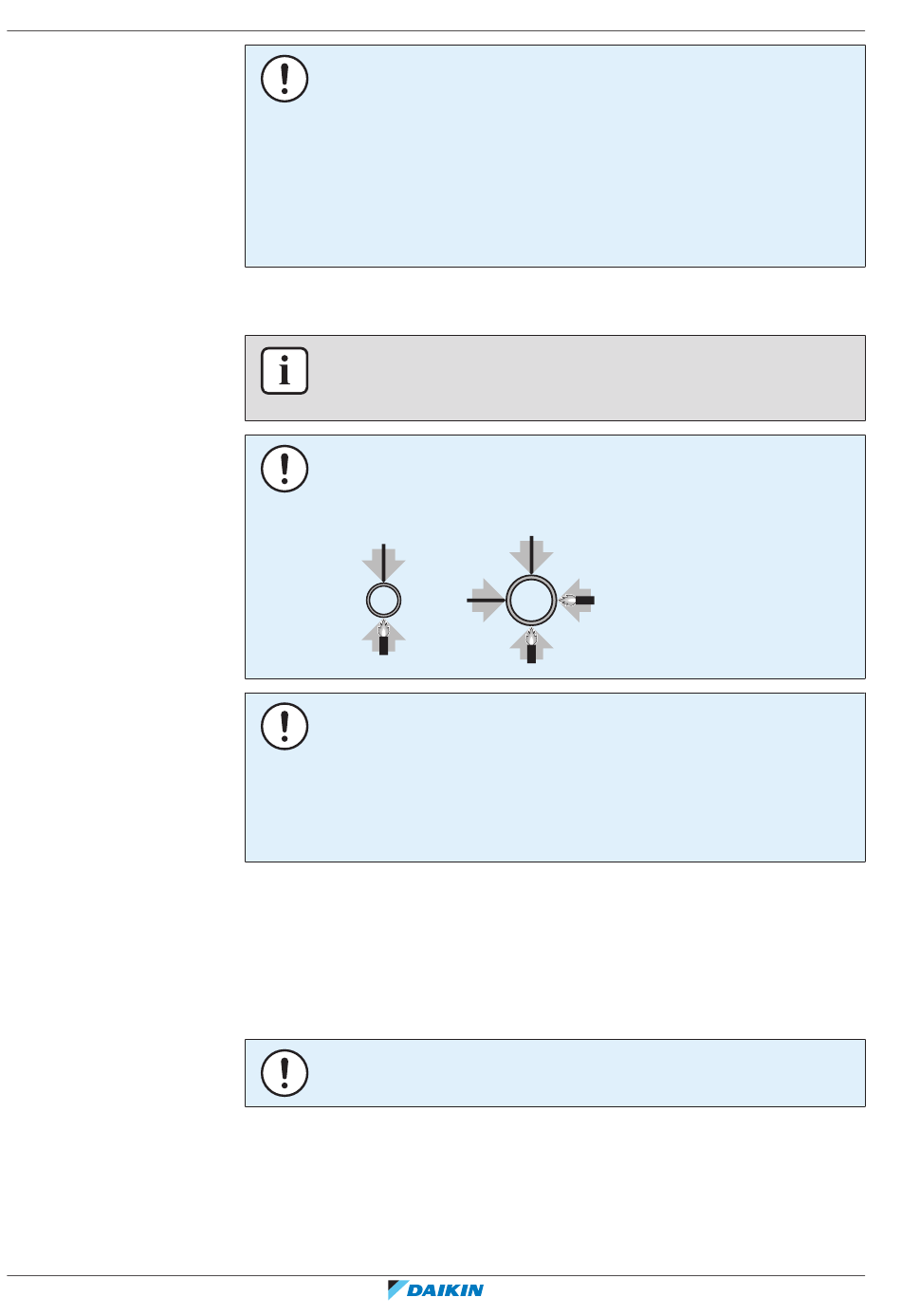

Sicherheitsvorkehrungen beim Anschluss bauseitiger Rohrleitungen. Fügen Sie
Lötmaterial hinzu, wie in der Abbildung gezeigt.
≤Ø25.4
1
1
HINWEIS
▪
Achten Sie darauf, die mitgelieferten Zusatzrohre zu verwenden, wenn Sie
bauseitige Rohrleitungsarbeiten ausführen.
▪
Achten Sie darauf, dass die bauseitig installierten Rohrleitungen nicht andere
Rohre oder die Blende unten oder an der Seite berühren. Insbesondere beim
Anschluss unten und seitlich muss darauf geachtet werden, die Rohrleitung
angemessen zu isolieren, um so den Kontakt mit dem Gehäuse zu verhindern.
Schließen Sie die Absperrventile am bauseitigen Rohrsystem an, indem Sie dazu die
Zusatzrohre verwenden, die zusammen mit der Einheit geliefert wurden.
Für die Anschlüsse an Abzweigsätzen ist der Installateur verantwortlich (bauseitige
Rohrinstallation).
HINWEIS
Unsachgemäße Installation kann zu einer Fehlfunktion der Außeneinheit führen.
▪ Installieren Sie die Verbindungsstücke horizontal, so dass der am Anschluss
befestigte Warnhinweis-Aufkleber (a) oben liegt.
- Die Verbindung darf maximal um 7,5° geneigt sein (siehe Ansicht A).
- Installieren Sie die Verbindung nicht vertikal (siehe Ansicht B).
>Ø25.4
1
2 2
1
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV System Klimagerät
4P543427-1A – 2020.10
