19.1.2 Verkabelung vor Ort: Übersicht

19.1.3 Elektrische Verkabelung

RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV System Klimagerät
4P543427-1A – 2020.10
HINWEIS
Nur gültig, wenn die Stromversorgung dreiphasig ist und der Verdichter über ein EIN/
AUS-Startverfahren verfügt.
Wenn die Möglichkeit einer Phasenumkehr nach einem momentanen Stromausfall
besteht und der Strom ein- und ausschaltet, während das Produkt in Betrieb ist,
bringen Sie einen Phasenumkehrschutzkreis lokal an. Wenn das Produkt bei
umgekehrter Phase betrieben wird, können der Verdichter und andere Teile
beschädigt werden.
Die bauseitige Verkabelung besteht aus:
▪ Stromversorgung (einschließlich Erdung),
▪ DIII-Übertragungskabel zwischen Kommunikations-Box und Außeneinheit,
▪ RS‑485-Übertragungskabel
Überwachungssystem.

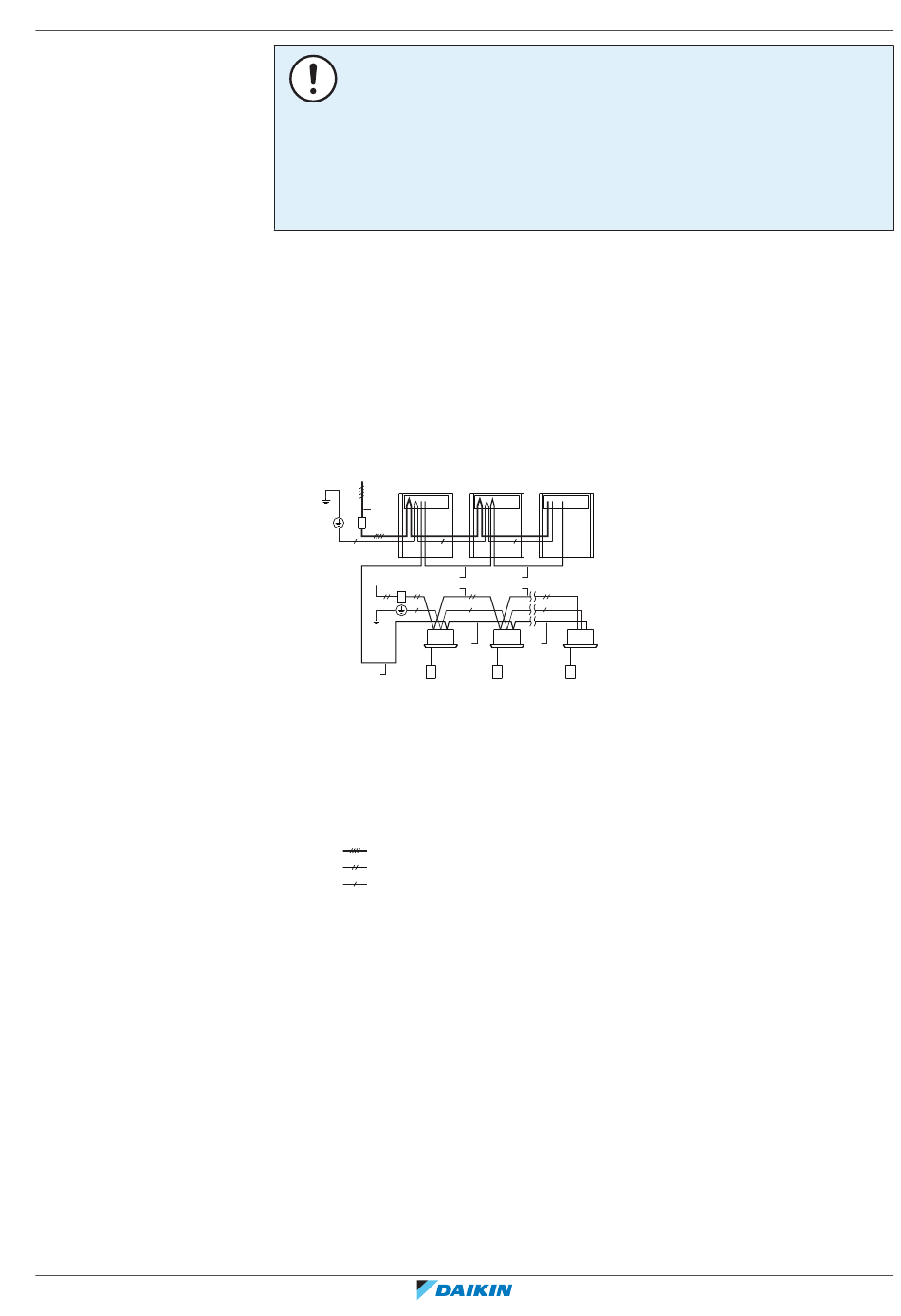

Beispiel:
a
d
i
c
b
a
b
c
e
h
h f
a Bauseitige Stromversorgung (mit Fehlerstrom-Schutzschalter)
b Hauptschalter
c Erdung
d Außeneinheit
e Innengerät
f Benutzeroberfläche
g Stromversorgungskabel innen (abgeschirmtes Kabel) (230 V)
h Übertragungskabel (abgeschirmtes Kabel) (16 V)
i Stromversorgungskabel außen (abgeschirmtes Kabel)
Netzanschluss (Stromversorgung) 3N~ 50 Hz
Netzanschluss (Stromversorgung) 1~ 50 Hz
Erdungskabel
Es ist wichtig, Stromversorgungskabel und Übertragungskabel örtlich getrennt zu
verlegen. Damit keine elektromagnetischen Interferenzen und Störungen
auftreten, sollten die beiden Kabeln stets mindestens 25 mm entfernt voneinander
sein.
zwischen
d d
h h
g g
e e
h h
h h
f f
19 Elektroinstallation
|
Kommunikations-Box
Referenz für Installateure und Benutzer
und
