17.3 Montieren des Außengeräts
17.3.1 Erforderliche Anschlüsse herstellen
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV System Klimagerät
4P543427-1A – 2020.10

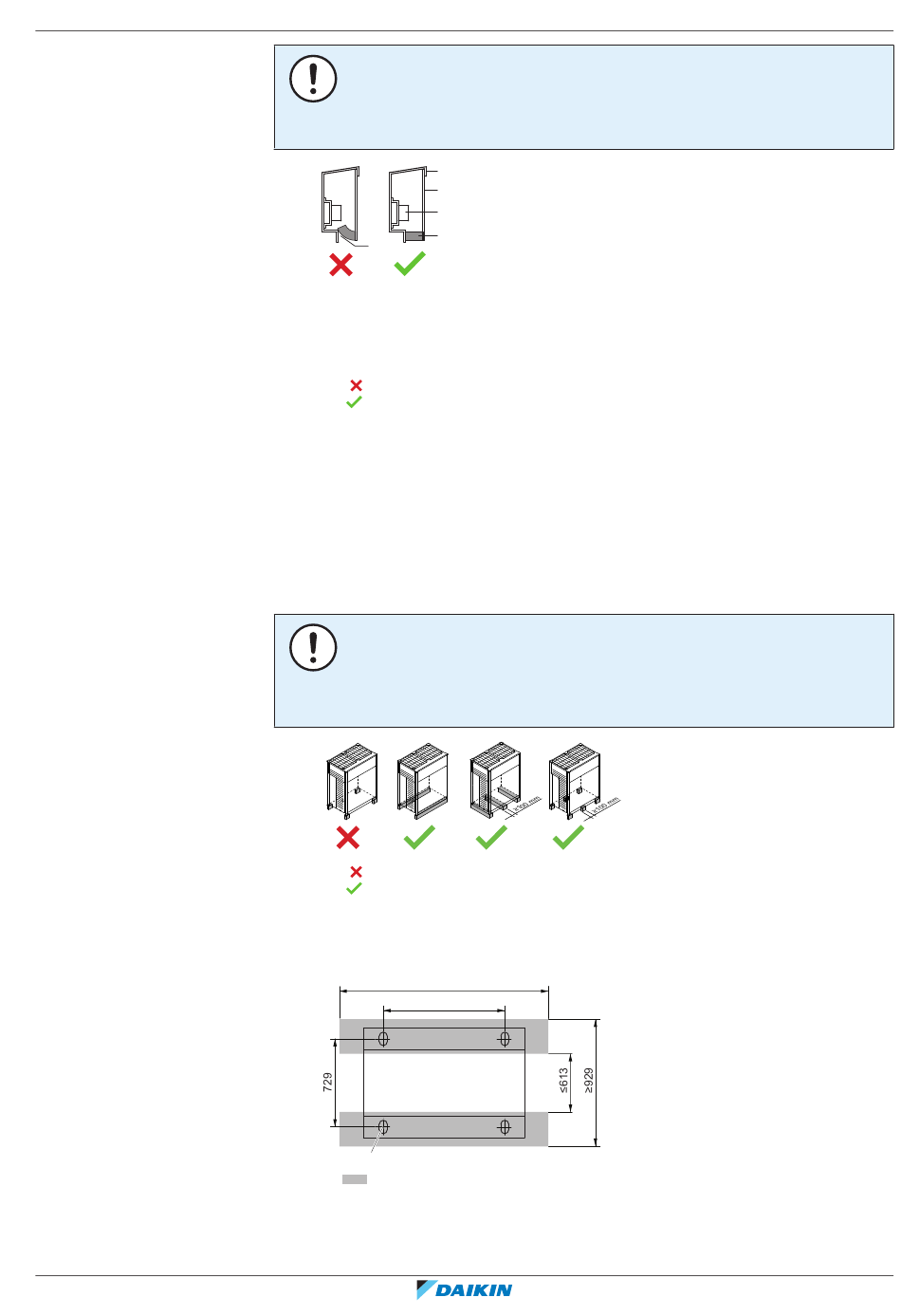

HINWEIS
Beim Schließen des Elektroschaltkastens darauf achten, dass das Dichtungsmaterial
unten auf der Rückseite der Abdeckung NICHT gegen die Innenseite gequetscht oder
gekrümmt (siehe Abbildung unten) wird.
a
b
c
d
e
a Abdeckung Elektroschaltkasten
b Vorderseite
c Klemmleiste für Stromversorgung
d Dichtungsmaterial
e Feuchtigkeit und Schmutz könnten eindringen
NICHT zulässig
Zulässig
Überzeugen Sie sich davon, dass die Einheit waagerecht auf einem ausreichend
starken Untergrund installiert wird, um Erschütterungen und Lärm zu verhindern.
HINWEIS
▪
Falls die Einheit höher installiert werden muss, verwenden Sie KEIN Gestell, auf
dem nur die Ecken aufliegen.
▪
Füße unter der Einheit müssen mindestens 100 mm breit sein.
*
NICHT zulässig
Erlaubt (* = bevorzugte Installation)
▪
Die Höhe des Fundaments muss mindestens 150 mm ab Boden sein. In Gebieten
mit starkem Schneefall sollte eine größere Höhe gewählt werden, je nach
Installationsort und den dort herrschenden Bedingungen.
≥AB
AA
a
Fundament Minimum
a Verankerungspunkt (4×)
17
Installation des Geräts
|
(mm)
