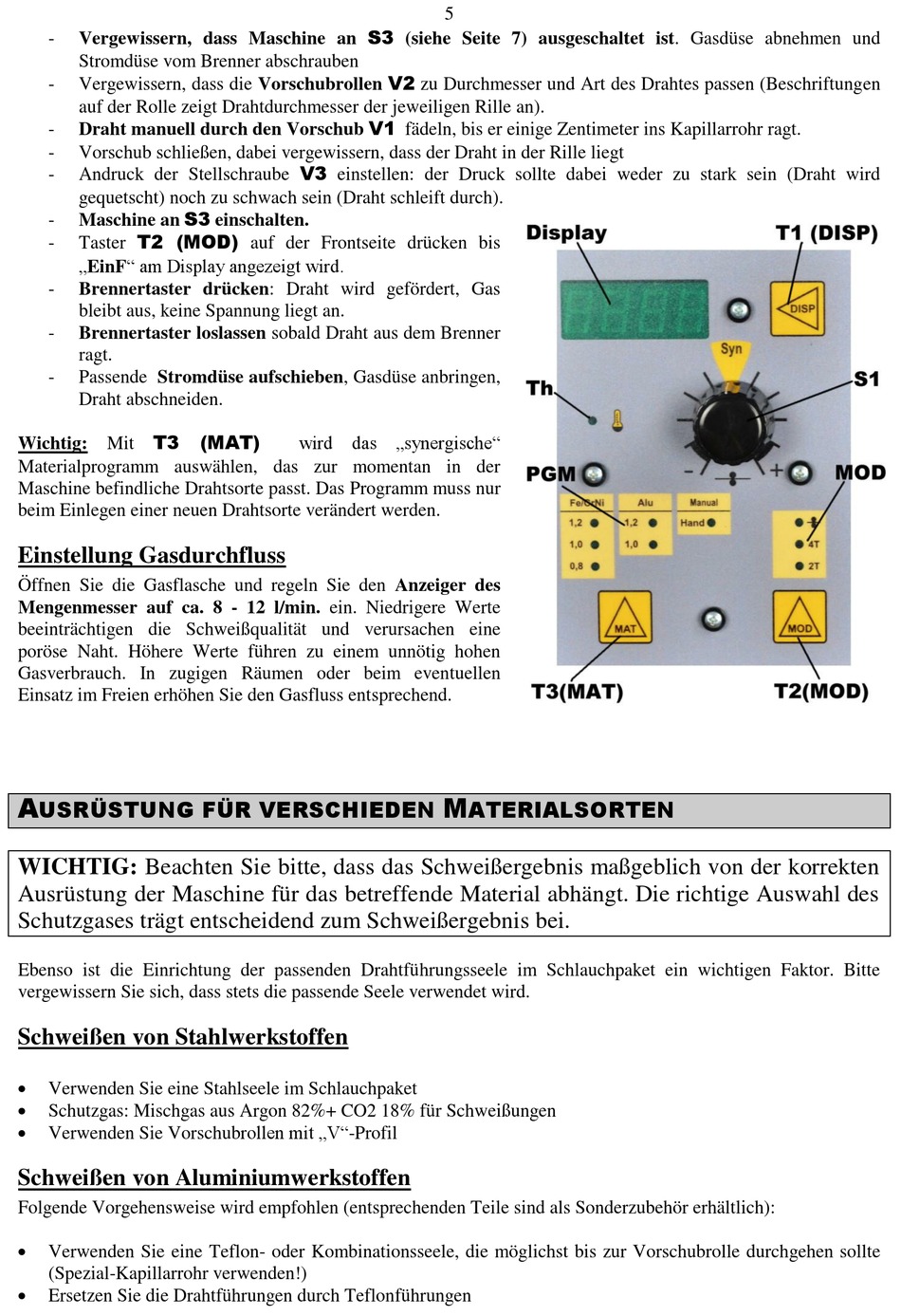

Vergewissern, dass Maschine an S3 (siehe Seite 7) ausgeschaltet ist. Gasdüse abnehmen und
-
Stromdüse vom Brenner abschrauben
Vergewissern, dass die Vorschubrollen V2 zu Durchmesser und Art des Drahtes passen (Beschriftungen
-
auf der Rolle zeigt Drahtdurchmesser der jeweiligen Rille an).
Draht manuell durch den Vorschub V1 fädeln, bis er einige Zentimeter ins Kapillarrohr ragt.
-
-
Vorschub schließen, dabei vergewissern, dass der Draht in der Rille liegt
Andruck der Stellschraube V3 einstellen: der Druck sollte dabei weder zu stark sein (Draht wird
-
gequetscht) noch zu schwach sein (Draht schleift durch).
Maschine an S3 einschalten.
-
Taster T2 (MOD) auf der Frontseite drücken bis
-
„EinF" am Display angezeigt wird.
-
Brennertaster drücken: Draht wird gefördert, Gas
bleibt aus, keine Spannung liegt an.
-
Brennertaster loslassen sobald Draht aus dem Brenner
ragt.
-
Passende Stromdüse aufschieben, Gasdüse anbringen,
Draht abschneiden.
Wichtig: Mit T3
Materialprogramm auswählen, das zur momentan in der
Maschine befindliche Drahtsorte passt. Das Programm muss nur
beim Einlegen einer neuen Drahtsorte verändert werden.
Einstellung Gasdurchfluss
Öffnen Sie die Gasflasche und regeln Sie den Anzeiger des
Mengenmesser auf ca. 8 - 12 l/min. ein. Niedrigere Werte
beeinträchtigen die Schweißqualität und verursachen eine
poröse Naht. Höhere Werte führen zu einem unnötig hohen
Gasverbrauch. In zugigen Räumen oder beim eventuellen
Einsatz im Freien erhöhen Sie den Gasfluss entsprechend.
A
USRÜSTUNG FÜR VERSCHIEDEN
WICHTIG: Beachten Sie bitte, dass das Schweißergebnis maßgeblich von der korrekten
Ausrüstung der Maschine für das betreffende Material abhängt. Die richtige Auswahl des
Schutzgases trägt entscheidend zum Schweißergebnis bei.
Ebenso ist die Einrichtung der passenden Drahtführungsseele im Schlauchpaket ein wichtigen Faktor. Bitte
vergewissern Sie sich, dass stets die passende Seele verwendet wird.
Schweißen von Stahlwerkstoffen
Verwenden Sie eine Stahlseele im Schlauchpaket
Schutzgas: Mischgas aus Argon 82%+ CO2 18% für Schweißungen
Verwenden Sie Vorschubrollen mit „V"-Profil
Schweißen von Aluminiumwerkstoffen
Folgende Vorgehensweise wird empfohlen (entsprechenden Teile sind als Sonderzubehör erhältlich):
Verwenden Sie eine Teflon- oder Kombinationsseele, die möglichst bis zur Vorschubrolle durchgehen sollte
(Spezial-Kapillarrohr verwenden!)
Ersetzen Sie die Drahtführungen durch Teflonführungen
(MAT)
wird das „synergische"
5
M
ATERIALSORTEN
