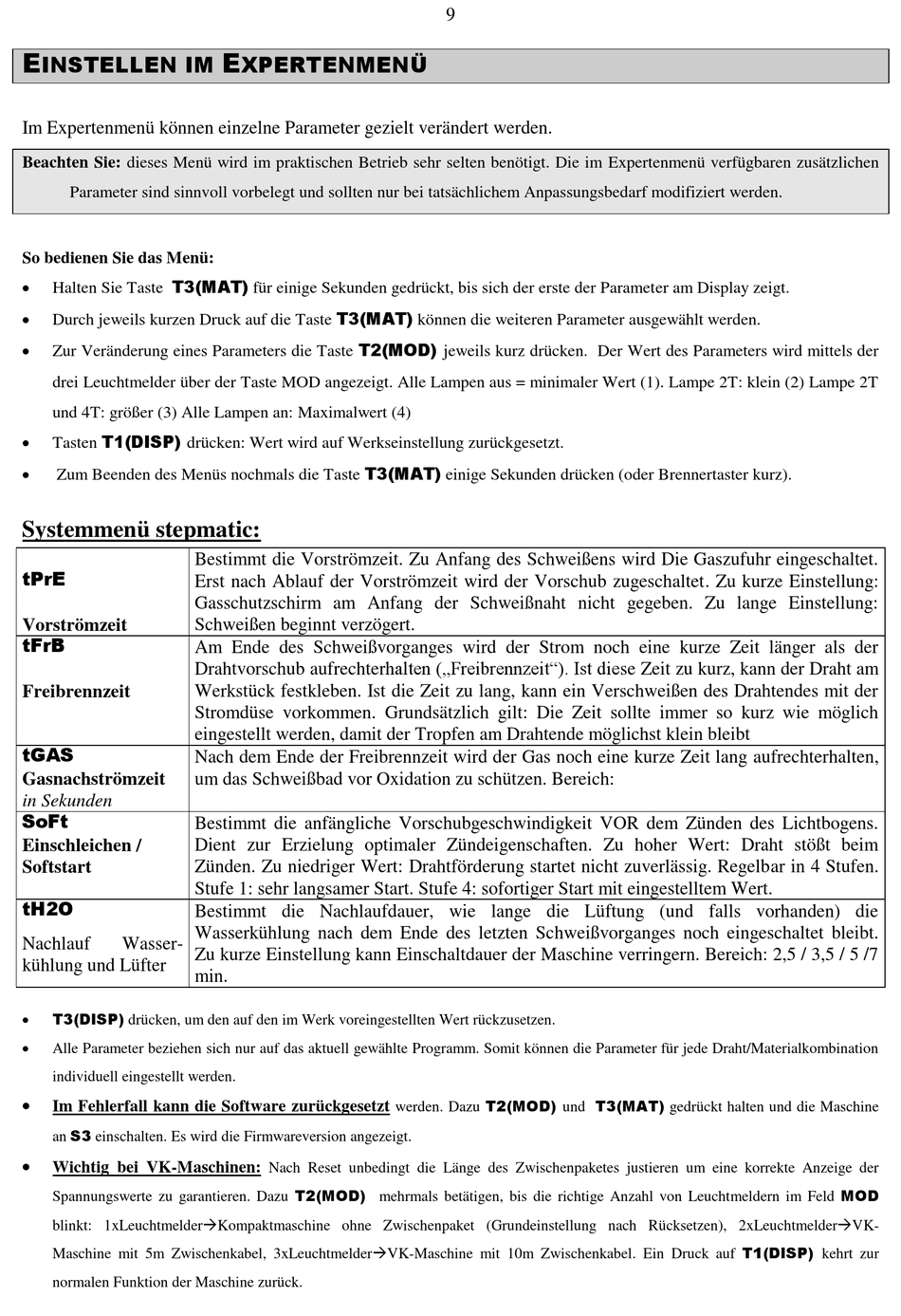

E
INSTELLEN IM
Im Expertenmenü können einzelne Parameter gezielt verändert werden.
Beachten Sie: dieses Menü wird im praktischen Betrieb sehr selten benötigt. Die im Expertenmenü verfügbaren zusätzlichen
Parameter sind sinnvoll vorbelegt und sollten nur bei tatsächlichem Anpassungsbedarf modifiziert werden.
So bedienen Sie das Menü:
Halten Sie Taste T3(MAT) für einige Sekunden gedrückt, bis sich der erste der Parameter am Display zeigt.

Durch jeweils kurzen Druck auf die Taste T3(MAT) können die weiteren Parameter ausgewählt werden.

Zur Veränderung eines Parameters die Taste T2(MOD) jeweils kurz drücken. Der Wert des Parameters wird mittels der

drei Leuchtmelder über der Taste MOD angezeigt. Alle Lampen aus = minimaler Wert (1). Lampe 2T: klein (2) Lampe 2T
und 4T: größer (3) Alle Lampen an: Maximalwert (4)
Tasten T1(DISP) drücken: Wert wird auf Werkseinstellung zurückgesetzt.

Zum Beenden des Menüs nochmals die Taste T3(MAT) einige Sekunden drücken (oder Brennertaster kurz).

Systemmenü stepmatic:
tPrE
Vorströmzeit
tFrB
Freibrennzeit
tGAS
Gasnachströmzeit
in Sekunden
SoFt
Einschleichen /
Softstart
tH2O
Nachlauf Wasser-
kühlung und Lüfter
T3(DISP) drücken, um den auf den im Werk voreingestellten Wert rückzusetzen.


Alle Parameter beziehen sich nur auf das aktuell gewählte Programm. Somit können die Parameter für jede Draht/Materialkombination
individuell eingestellt werden.

Im Fehlerfall kann die Software zurückgesetzt
an S3 einschalten. Es wird die Firmwareversion angezeigt.

Wichtig bei VK-Maschinen:
Spannungswerte zu garantieren. Dazu T2(MOD) mehrmals betätigen, bis die richtige Anzahl von Leuchtmeldern im Feld MOD
blinkt: 1xLeuchtmelderKompaktmaschine ohne Zwischenpaket (Grundeinstellung nach Rücksetzen), 2xLeuchtmelderVK-
Maschine mit 5m Zwischenkabel, 3xLeuchtmelderVK-Maschine mit 10m Zwischenkabel. Ein Druck auf T1(DISP) kehrt zur
normalen Funktion der Maschine zurück.
E
XPERTENMENÜ
Bestimmt die Vorströmzeit. Zu Anfang des Schweißens wird Die Gaszufuhr eingeschaltet.
Erst nach Ablauf der Vorströmzeit wird der Vorschub zugeschaltet. Zu kurze Einstellung:
Gasschutzschirm am Anfang der Schweißnaht nicht gegeben. Zu lange Einstellung:
Schweißen beginnt verzögert.
Am Ende des Schweißvorganges wird der Strom noch eine kurze Zeit länger als der
Drahtvorschub aufrechterhalten („Freibrennzeit"). Ist diese Zeit zu kurz, kann der Draht am
Werkstück festkleben. Ist die Zeit zu lang, kann ein Verschweißen des Drahtendes mit der
Stromdüse vorkommen. Grundsätzlich gilt: Die Zeit sollte immer so kurz wie möglich
eingestellt werden, damit der Tropfen am Drahtende möglichst klein bleibt
Nach dem Ende der Freibrennzeit wird der Gas noch eine kurze Zeit lang aufrechterhalten,
um das Schweißbad vor Oxidation zu schützen. Bereich:
Bestimmt die anfängliche Vorschubgeschwindigkeit VOR dem Zünden des Lichtbogens.
Dient zur Erzielung optimaler Zündeigenschaften. Zu hoher Wert: Draht stößt beim
Zünden. Zu niedriger Wert: Drahtförderung startet nicht zuverlässig. Regelbar in 4 Stufen.
Stufe 1: sehr langsamer Start. Stufe 4: sofortiger Start mit eingestelltem Wert.
Bestimmt die Nachlaufdauer, wie lange die Lüftung (und falls vorhanden) die
Wasserkühlung nach dem Ende des letzten Schweißvorganges noch eingeschaltet bleibt.
Zu kurze Einstellung kann Einschaltdauer der Maschine verringern. Bereich: 2,5 / 3,5 / 5 /7
min.
Nach Reset unbedingt die Länge des Zwischenpaketes justieren um eine korrekte Anzeige der
9
werden. Dazu T2(MOD) und T3(MAT) gedrückt halten und die Maschine
