W
ASSERKÜHLUNG
Je nach Ausstattung kann Ihr Gerät auch mit einer Wasserumlaufkühlung ausgerüstet sein, welche die Temperatur
des Brennerkopfes bei längeren Schweißarbeiten mit hohem Strom senkt. Es handelt sich um ein Kühlsystem mit
geschlossenem Kreislauf, so dass keine ständige Wasserzufuhr erforderlich ist.
Der blaue (Vorlauf) und rote (Rücklauf) Schlauch des Brennerpaketes werden mit den jeweiligen
Schnellanschlüssen an der Vorderseite der Maschine verbunden. Beachten Sie:
-
der Wasserbehälter muss stets ausreichend gefüllt sein (Pegelstand kann an Rückseite der Maschine
eingesehen werden)
-
verwenden nur geeignete Kühlflüssigkeit. Ohne entsprechenden Frostschutz kann das Kühlsystem Schaden
nehmen.
-
Wenn die Maschine zum Transport gelegt wird, muss das Kühlwasser zuvor abgelassen werden.
-
Das Kühlsystem nie ohne angeschlossenes Brennerpaket bzw. ohne Kühlflüssigkeit in Betrieb nehmen.
Wasserkühlung und Lüftung werden nur bei Bedarf aktiviert und schalten sich nach einiger Zeit automatisch
aus („Stand-by"). Sobald ein Schweißvorgang begonnen wird, schaltet sich die Wasserkühlung wieder zu.
WICHTIG: Die Anlagen sind mit einem Durchflusswächter ausgestattet. Bei zu wenig Durchfluss im System
blinken die Anzeigelampen am Bedienfeld. Nach kurzer Zeit wird die Anlage stillgelegt und es erfolgt die Anzeige
„CooL" im Display. In diesem Fall Ursache ausfindig machen: Wasserpegel prüfen, Anschlüsse prüfen (siehe
Fehlermeldungen unter „Bedienung")
E
V
XTERNER
ORSCHUBKOFFER

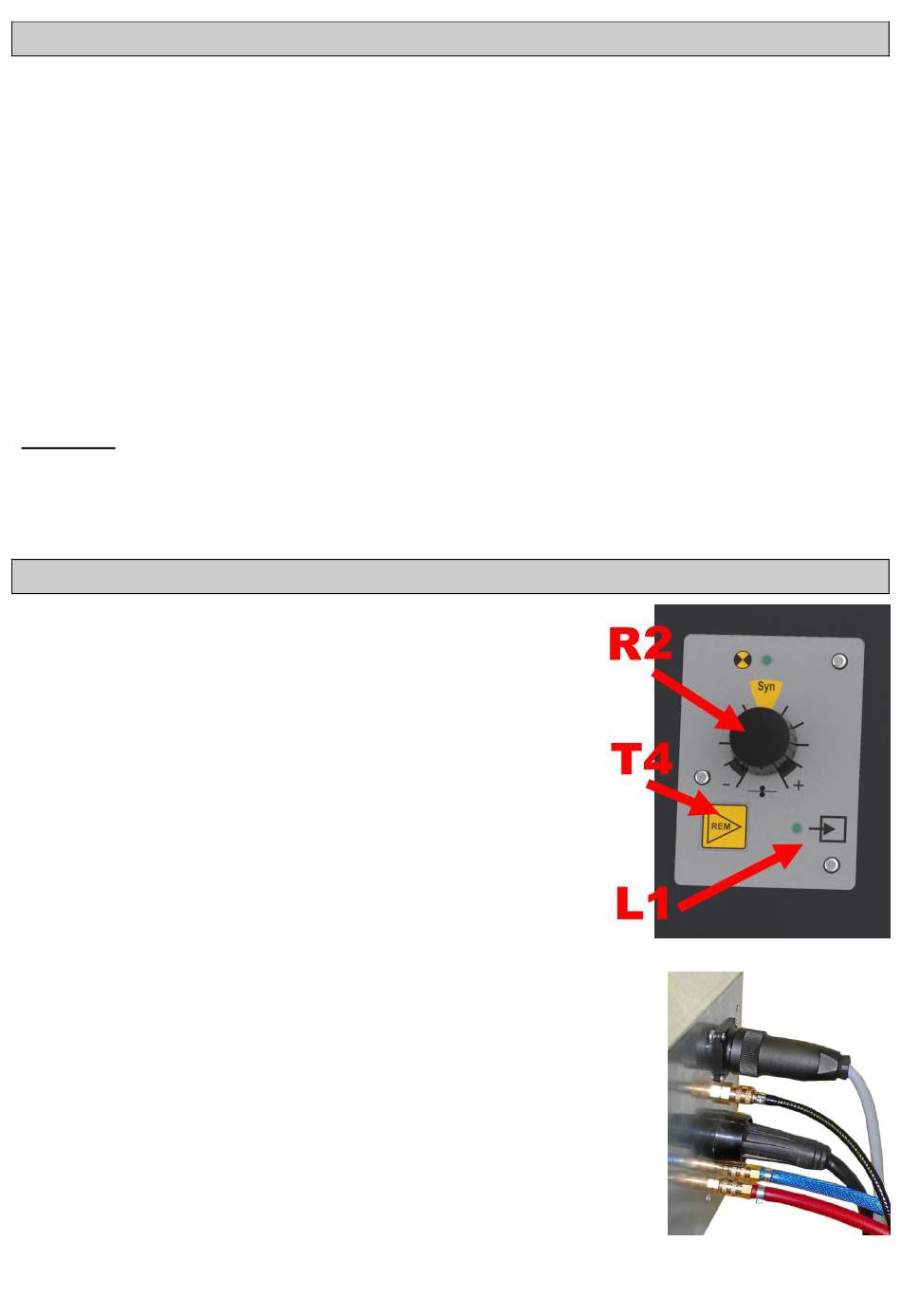

Je nach Ausstattung kann Ihr Gerät zur Vergrößerung des Aktionsradius
mit einem externen Vorschubkoffer ausgerüstet sein. In diesem Fall
befindet sich die eine weitere Bedieneinheit im externen Koffer.
Die Vorschubkorrektur (oder Vorschubeinstellung im Modus HAND) kann
wahlweise an der Stromquelle mit R1 (wie bisher beschrieben) oder auf
Wunsch am Koffer mit dem Drehregler R2 vorgenommen werden.
Der Taste T4 wechselt zwischen den beiden Einstellungsarten. Wenn
Leuchtmelder L1 aufleuchtet, ist die Vorschubeinstellung am Koffer
aktiviert.
Die weitere Bedienung entspricht der zuvor beschriebenen Anlage ohne
Vorschubkoffer.
Vorschubkoffer und Stromquelle werden mit einem „Zwischenpaket" verbunden,
die Standardlänge beträgt 5m. Der Anschluss des Zwischenpaketes erfolgt an der
Rückseite der Stromquelle und and der Rückseite des Vorschubkoffers. Beachten
Sie, dass das Paket nur in eine Richtung angeschlossen werden kann. Bitte alle
Stecker vollständig anschließen. Bauartbedingt ist eine Verwechslung der Stecker
nicht möglich. Die Wasserschläuche farbrichtig anschließen. Es ist möglich,
mehrere Zwischenpakete zu kaskadieren. Eine Gesamtlänge von 15m sollte jedoch
nicht überschritten werden.
10
(
VK-A
NUR
NLAGE
)
