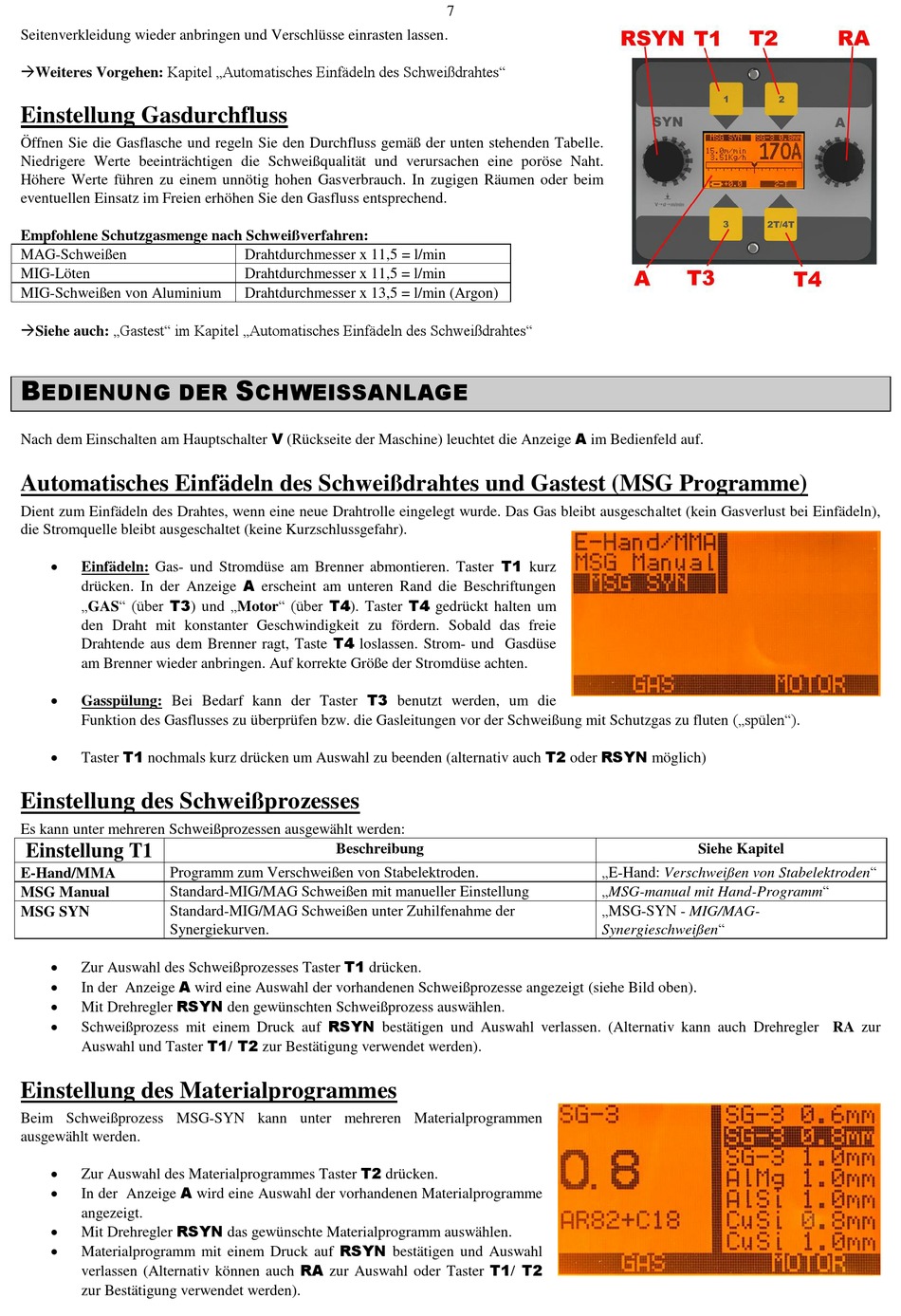

Seitenverkleidung wieder anbringen und Verschlüsse einrasten lassen.
Weiteres Vorgehen: Kapitel „Automatisches Einfädeln des Schweißdrahtes"
Einstellung Gasdurchfluss
Öffnen Sie die Gasflasche und regeln Sie den Durchfluss gemäß der unten stehenden Tabelle.
Niedrigere Werte beeinträchtigen die Schweißqualität und verursachen eine poröse Naht.
Höhere Werte führen zu einem unnötig hohen Gasverbrauch. In zugigen Räumen oder beim
eventuellen Einsatz im Freien erhöhen Sie den Gasfluss entsprechend.
Empfohlene Schutzgasmenge nach Schweißverfahren:
MAG-Schweißen
MIG-Löten
MIG-Schweißen von Aluminium
Siehe auch: „Gastest" im Kapitel „Automatisches Einfädeln des Schweißdrahtes"
B
EDIENUNG DER
Nach dem Einschalten am Hauptschalter V (Rückseite der Maschine) leuchtet die Anzeige A im Bedienfeld auf.
Automatisches Einfädeln des Schweißdrahtes und Gastest (MSG Programme)
Dient zum Einfädeln des Drahtes, wenn eine neue Drahtrolle eingelegt wurde. Das Gas bleibt ausgeschaltet (kein Gasverlust bei Einfädeln),
die Stromquelle bleibt ausgeschaltet (keine Kurzschlussgefahr).
Einfädeln: Gas- und Stromdüse am Brenner abmontieren. Taster T1 kurz
drücken. In der Anzeige A erscheint am unteren Rand die Beschriftungen
„GAS" (über T3) und „Motor" (über T4). Taster T4 gedrückt halten um
den Draht mit konstanter Geschwindigkeit zu fördern. Sobald das freie
Drahtende aus dem Brenner ragt, Taste T4 loslassen. Strom- und Gasdüse
am Brenner wieder anbringen. Auf korrekte Größe der Stromdüse achten.
Gasspülung: Bei Bedarf kann der Taster T3 benutzt werden, um die
Funktion des Gasflusses zu überprüfen bzw. die Gasleitungen vor der Schweißung mit Schutzgas zu fluten („spülen").
Taster T1 nochmals kurz drücken um Auswahl zu beenden (alternativ auch T2 oder RSYN möglich)
Einstellung des Schweißprozesses
Es kann unter mehreren Schweißprozessen ausgewählt werden:
Einstellung T1
E-Hand/MMA
Programm zum Verschweißen von Stabelektroden.
Standard-MIG/MAG Schweißen mit manueller Einstellung
MSG Manual
Standard-MIG/MAG Schweißen unter Zuhilfenahme der
MSG SYN
Synergiekurven.
Zur Auswahl des Schweißprozesses Taster T1 drücken.
In der Anzeige A wird eine Auswahl der vorhandenen Schweißprozesse angezeigt (siehe Bild oben).
Mit Drehregler RSYN den gewünschten Schweißprozess auswählen.
Schweißprozess mit einem Druck auf RSYN bestätigen und Auswahl verlassen. (Alternativ kann auch Drehregler RA zur
Auswahl und Taster T1/ T2 zur Bestätigung verwendet werden).
Einstellung des Materialprogrammes
Beim Schweißprozess MSG-SYN kann unter mehreren Materialprogrammen
ausgewählt werden.
Zur Auswahl des Materialprogrammes Taster T2 drücken.
In der Anzeige A wird eine Auswahl der vorhandenen Materialprogramme
angezeigt.
Mit Drehregler RSYN das gewünschte Materialprogramm auswählen.
Materialprogramm mit einem Druck auf RSYN bestätigen und Auswahl
verlassen (Alternativ können auch RA zur Auswahl oder Taster T1/ T2
zur Bestätigung verwendet werden).
Drahtdurchmesser x 11,5 = l/min
Drahtdurchmesser x 11,5 = l/min
Drahtdurchmesser x 13,5 = l/min (Argon)
S
CHWEISSANLAGE
Beschreibung
7
„E-Hand: Verschweißen von Stabelektroden"
„MSG-manual mit Hand-Programm"
„MSG-SYN - MIG/MAG-
Synergieschweißen"
Siehe Kapitel
