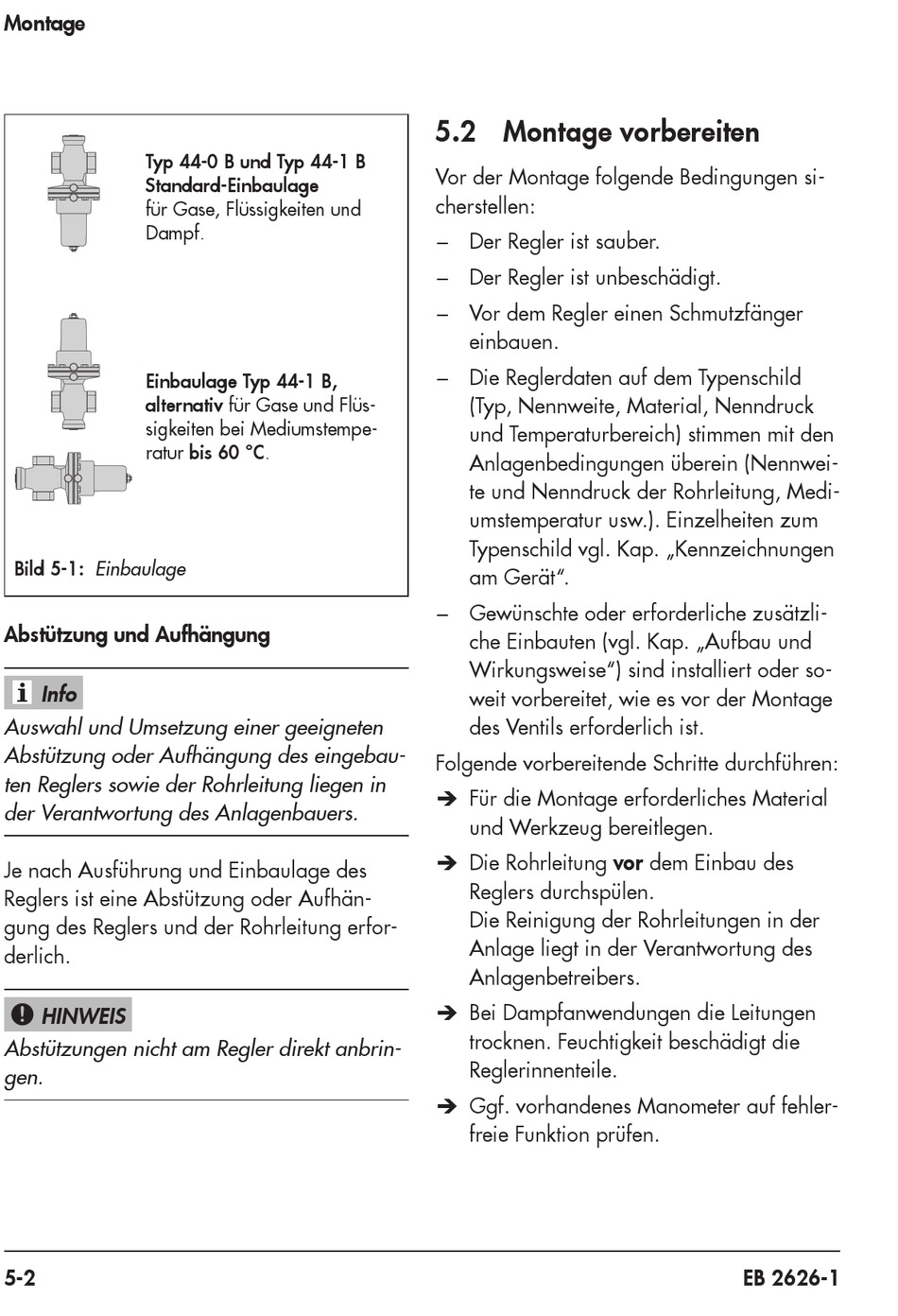

Montage
Typ 44-0 B und Typ 44-1 B
Standard-Einbaulage
für Gase, Flüssigkeiten und
Dampf.
Einbaulage Typ 44-1 B,
alternativ für Gase und Flüs-
sigkeiten bei Mediumstempe-
ratur bis 60 °C.
Bild 5-1: Einbaulage
Abstützung und Aufhängung
Info
Auswahl und Umsetzung einer geeigneten
Abstützung oder Aufhängung des eingebau-
ten Reglers sowie der Rohrleitung liegen in
der Verantwortung des Anlagenbauers.
Je nach Ausführung und Einbaulage des
Reglers ist eine Abstützung oder Aufhän-
gung des Reglers und der Rohrleitung erfor-
derlich.
HINWEIS
!
Abstützungen nicht am Regler direkt anbrin-
gen.
5-2
5.2 Montage vorbereiten
Vor der Montage folgende Bedingungen si-
cherstellen:
− Der Regler ist sauber.
− Der Regler ist unbeschädigt.
− Vor dem Regler einen Schmutzfänger
einbauen.
− Die Reglerdaten auf dem Typenschild
(Typ, Nennweite, Material, Nenndruck
und Temperaturbereich) stimmen mit den
Anlagenbedingungen überein (Nennwei-
te und Nenndruck der Rohrleitung, Medi-
umstemperatur usw.). Einzelheiten zum
Typenschild vgl. Kap. „Kennzeichnungen
am Gerät".
− Gewünschte oder erforderliche zusätzli-
che Einbauten (vgl. Kap. „Aufbau und
Wirkungsweise") sind installiert oder so-
weit vorbereitet, wie es vor der Montage
des Ventils erforderlich ist.
Folgende vorbereitende Schritte durchführen:
Î Für die Montage erforderliches Material
und Werkzeug bereitlegen.
Î Die Rohrleitung vor dem Einbau des
Reglers durchspülen.
Die Reinigung der Rohrleitungen in der
Anlage liegt in der Verantwortung des
Anlagenbetreibers.
Î Bei Dampfanwendungen die Leitungen
trocknen. Feuchtigkeit beschädigt die
Reglerinnenteile.
Î Ggf. vorhandenes Manometer auf fehler-
freie Funktion prüfen.
EB 2626-1
