4
Druckschalter
5
Manometer
6
Ölschauglas
7
Riemenscheibe Kompressorblock
8
Riemen
9
Filterregler
2.4 Funktionsbeschreibung
Bei RCI Modellen wird Luft in den Niederdruckzylinder und anschließend in den Vorver-
dichtungszylinder geleitet. Die vorverdichtete Luft wird in den Hochdruckzylinder und dann
durch die Ablassleitung in den Druckbehälter geleitet.
Sobald der Betriebsdruck erreicht wird, stoppt der Kompressor und überschüssige Luft in
der Kompressorpumpe und Druckleitung wird durch das Zentrifugal-Ablasssystem abge-
lassen. Während des Luftverbrauchs fällt der Druck im Druckbehälter ab. Wenn der untere
Grenzwert erreicht wird, schaltet sich der Elektromotor wieder ein. Die Leistung wird nach
dem Start des Kompressors durch regelmäßiges Starten und Stoppen des Kompressors
automatisch gesteuert.
Die reguläre Betriebszeit beträgt 20 Minuten und die Ausfallzeit 5 Minuten (um ein Über-
hitzen zu vermeiden).

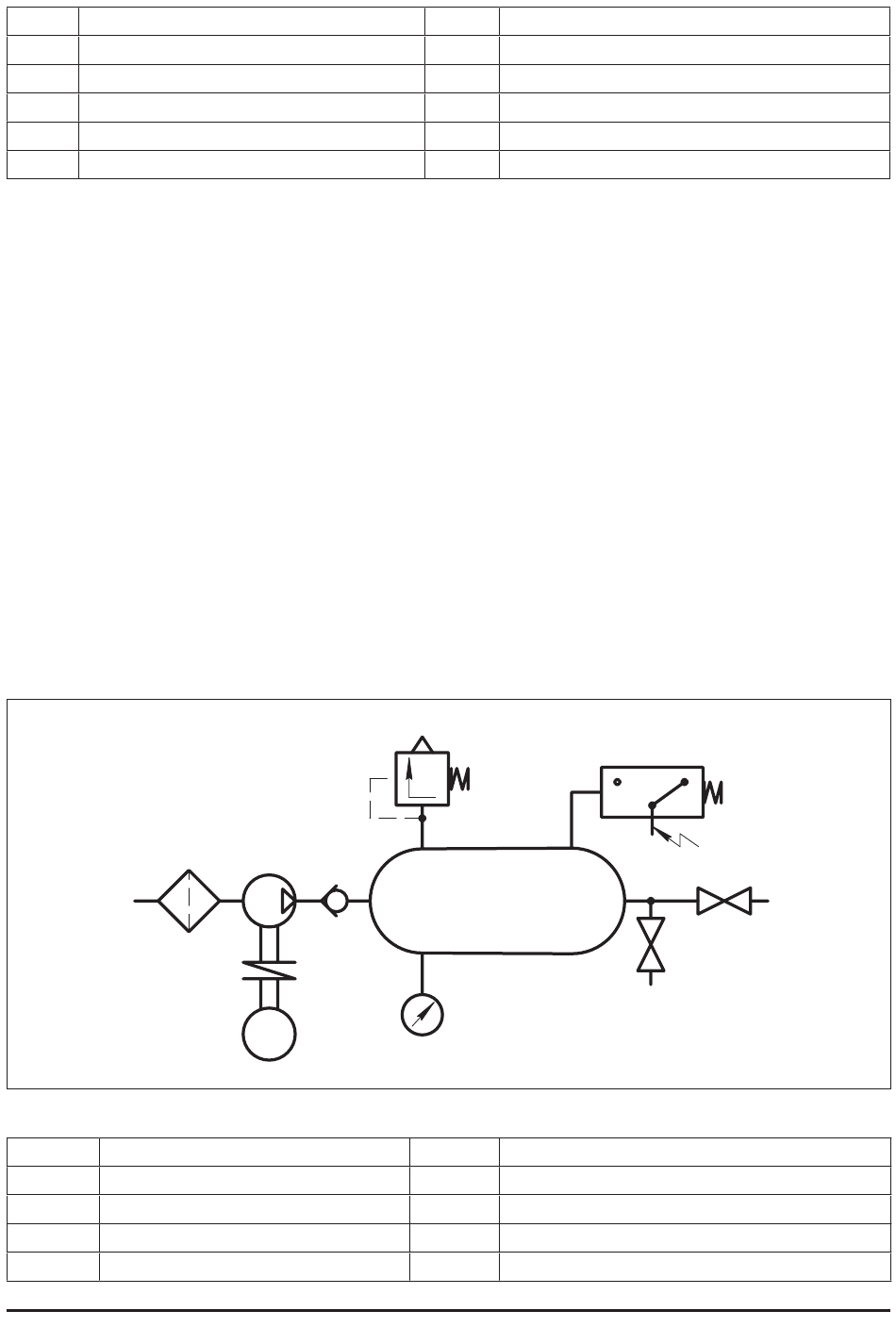

2.5 Elektro-Schaltplan
Abb. 2 Funktionsdiagramm RCW
1
Luftfilter
2
Kompressorblock
3
Elektromotor
4
Rückschlagventil
5
Druckkessel
32
2
4
1
3
13
Luftfilter
14
Druckluftauslass Kugelhahn
15
Kondensatablasshahn
16
Typenschild Kompressor
17
Typenschild Druckkessel
18
Schutzgitter
6
5
7
6
Sicherheitsventil
7
Manometer
8
Druckschalter
9
Druckluftauslass Kugelhahn
10
Filterregulator
8
9
9
