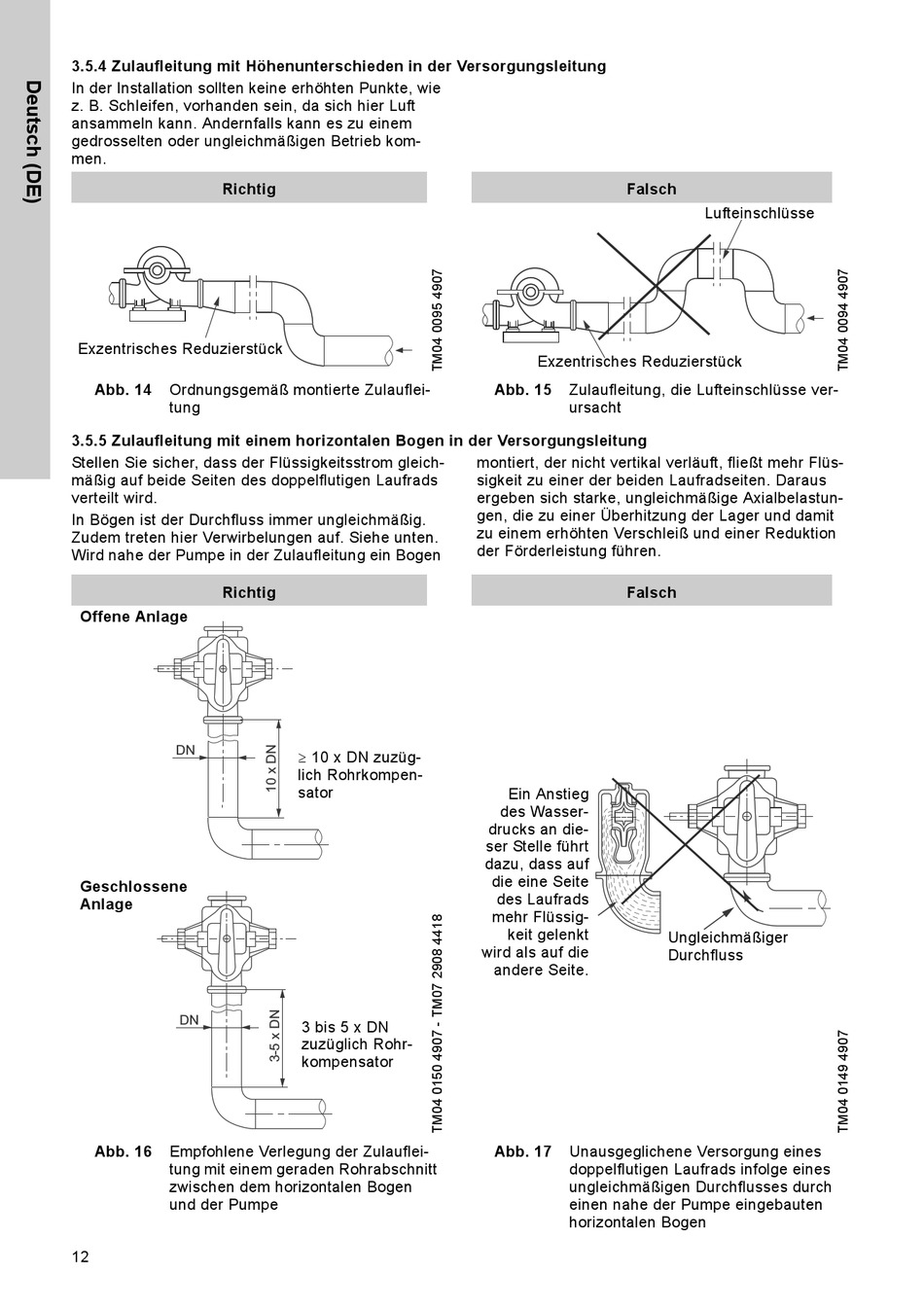

Grundfos LS Montage- Und Betriebsanleitung Seite 12

3.5.4 Zulaufleitung mit Höhenunterschieden in der Versorgungsleitung
In der Installation sollten keine erhöhten Punkte, wie
z. B. Schleifen, vorhanden sein, da sich hier Luft
ansammeln kann. Andernfalls kann es zu einem
gedrosselten oder ungleichmäßigen Betrieb kom-
men.
Richtig
Exzentrisches Reduzierstück
Abb. 14 Ordnungsgemäß montierte Zulauflei-
tung
3.5.5 Zulaufleitung mit einem horizontalen Bogen in der Versorgungsleitung
Stellen Sie sicher, dass der Flüssigkeitsstrom gleich-
mäßig auf beide Seiten des doppelflutigen Laufrads
verteilt wird.
In Bögen ist der Durchfluss immer ungleichmäßig.
Zudem treten hier Verwirbelungen auf. Siehe unten.
Wird nahe der Pumpe in der Zulaufleitung ein Bogen
Richtig
Offene Anlage
DN
Geschlossene
Anlage
DN
Abb. 16 Empfohlene Verlegung der Zulauflei-
tung mit einem geraden Rohrabschnitt
zwischen dem horizontalen Bogen
und der Pumpe
12
 10 x DN zuzüg-
lich Rohrkompen-
sator
3 bis 5 x DN
zuzüglich Rohr-
kompensator
Falsch
Exzentrisches Reduzierstück
Abb. 15 Zulaufleitung, die Lufteinschlüsse ver-
ursacht
montiert, der nicht vertikal verläuft, fließt mehr Flüs-
sigkeit zu einer der beiden Laufradseiten. Daraus
ergeben sich starke, ungleichmäßige Axialbelastun-
gen, die zu einer Überhitzung der Lager und damit
zu einem erhöhten Verschleiß und einer Reduktion
der Förderleistung führen.
Falsch
Ein Anstieg
des Wasser-
drucks an die-
ser Stelle führt
dazu, dass auf
die eine Seite
des Laufrads
mehr Flüssig-
keit gelenkt
wird als auf die
andere Seite.
Abb. 17 Unausgeglichene Versorgung eines
doppelflutigen Laufrads infolge eines
ungleichmäßigen Durchflusses durch
einen nahe der Pumpe eingebauten
horizontalen Bogen
Lufteinschlüsse
Ungleichmäßiger
Durchfluss
