- Seite 1 Machine Translated by Google Eaton 3S Erweitertes Benutzerhandbuch Copyright © 2019 EATON Alle Rechte vorbehalten. 614-09405-01_DE 3S EMEA...
- Seite 2 Machine Translated by Google Spezielle Symbole Im Folgenden finden Sie Beispiele für Symbole, die auf der USV oder dem Zubehör verwendet werden, um Sie auf wichtige Informationen aufmerksam zu machen: GEFÄHRLICHE SPANNUNG – Beachten Sie das Warnsymbol für die Gefahr eines Stromschlags. Wichtige Hinweise, die unbedingt befolgt werden müssen.
-
Seite 3: Inhaltsverzeichnis
Machine Translated by Google Inhalt 1. Einleitung..................4 2. Präsentation..................5 3. Installation ..................6 3.1 Packungsinhalt......................6 3.2 Empfohlene Positionen.....................6 4. Verbindung..................7 4.1 Netzkabel / Steckdose..................7 4.2 Geschützte Steckdosen / Backup- und geschützte Steckdosen . -
Seite 4: Einleitung
Bitte lesen Sie vor der Installation Ihres Eaton 3S die bereitgestellten Informationen und Sicherheitshinweise. Befolgen Sie die Anweisungen in der Kurzanleitung und ziehen Sie bei Bedarf diese erweiterte Bedienungsanleitung zu Rate. Um die gesamte Produktpalette von Eaton zu entdecken, laden wir Sie ein, unsere Website unter eaton.com zu besuchen oder sich an Ihren Eaton-Vertreter zu wenden. -
Seite 5: Präsentation

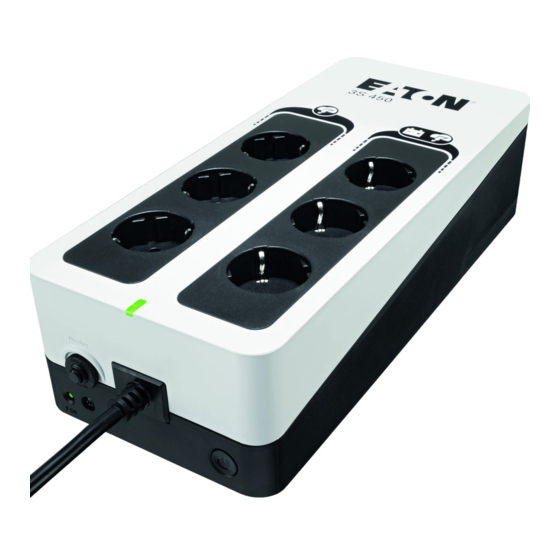

Machine Translated by Google 2. Präsentation 1 geschützte Steckdosen 2 Backup- und geschützte Steckdosen 3 USV-Status-LED 4 Schutzschalter 5 Netzkabel / Steckdose 6 Überspannungsschutz-LED 7 Tel/xDSL-Überspannungsschutz (optional) 8 USB-COM-Anschluss (optional) 9 EIN/AUS-Taste 10 USB-Ladeanschluss (optional) Seite 5 614-09405-0 – 3S EMEA_EN... -
Seite 6: Installation
Schnellstart 3.2 Empfohlene Positionen Eaton 3S kann an der Wand in horizontaler oder vertikaler Position montiert werden. Der Abstand zwischen den Schrauben beträgt 230 mm für die Modelle 3S450/3S550 und 240 mm für die Modelle 3S700/3S850. 230 mm 450-550 VA 240 mm 700-850 VA Ø... -
Seite 7: Verbindung
AUS-Taste 9 nicht beeinflusst 4.3 Tel / xDSL-Überspannungsschutz (optional) Schützen Sie Ihre Tel-/xDSL-Leitung mit einem RJ11-Kabel (nicht im Lieferumfang enthalten) vom Wandtelefonstecker zum Eaton 3S „In“-Port 7 und verbinden Sie dann Ihr Gerät mit dem „Out“-Port 7 des Eaton 3S Seite 7 614-09405-0 –... -
Seite 8: Usb-Com-Anschluss (Optional)
Verbinden Sie Ihr Gerät mit dem USB-Ladeanschluss 10 (maximal 2A). 4.6 EIN/AUS-Taste Schalten Sie die USV ein, indem Sie die EIN/AUS-Taste 9 1,5 Sekunden lang drücken. 4.7 Garantie registrieren Registrieren Sie die Garantie unter www.powerquality.eaton.com/EMEA/Product-Registration. Seite 8 614-09405-0 – 3S EMEA_EN... -
Seite 9: Betrieb
Wenn die USV irgendeine Art von Transport erfordert, stellen Sie sicher, dass die USV ausgeschaltet ist. 5.5 Batteriewechsel Befolgen Sie zum Austauschen der Batterie die Anweisungen von Eaton unter www.eaton.eu/BatteryServices. Bei Arbeiten an Batterien sind folgende Vorsichtsmaßnahmen zu beachten: • die USV ausschalten (EIN/AUS-Taste 9 ), •... - Seite 10 Machine Translated by Google 5. Bedienung Batteriewechsel: Achtung: Achten Sie beim Anschließen der Batterien darauf, die Polarität + (rot) und – (schwarz) nicht zu vertauschen, da dies zur Zerstörung des Geräts führt. Seite 10 614-09405-0 – 3S EMEA_DE...
-
Seite 11: Fehlerbehebung
Machine Translated by Google 6.Fehlerbehebung Der Eaton 3S ist für einen dauerhaften, automatischen Betrieb konzipiert und warnt Sie, wenn ein potenzielles Betriebsproblem auftritt geschehen. In der folgenden Tabelle werden typische Bedingungen beschrieben: Problem Mögliche Ursache Aktion Drücken Sie die EIN/AUS-Taste 9 für 1,5 Sekunden Die Batterie-Backup-Ausgänge 2... -
Seite 12: Service Und Support
Machine Translated by Google 7. Service und Support Wenn Sie Fragen oder Probleme mit der USV haben, rufen Sie Eaton oder Ihren örtlichen Servicevertreter in Ihrem Land/Ihrer Region an. Bitte halten Sie die folgenden Informationen bereit, wenn Sie den Service anrufen: •... -
Seite 13: Spezifikation Und Technische Eigenschaften
335 x 170 x 86 mm *Notiz: Die Eaton 3S ist ein USV-Produkt gemäß IEC 62040-2 Cat C2. In einer Wohnumgebung kann dieses Produkt Funkstörungen verursachen, In diesem Fall muss der Benutzer möglicherweise zusätzliche Maßnahmen ergreifen. Ausgangskabel sollten eine Länge von 10 m nicht überschreiten. -
Seite 14: Glossar
Machine Translated by Google 9. Glossar Backup-Zeit Zeit, in der die Last durch die USV im Batteriebetrieb versorgt werden kann. Unterbrechungsfreie Stromversorgung. Seite 14 614-09405-0 – 3S EMEA_EN... - Seite 15 Machine Translated by Google Seite 15 614-09405-0 – 3S EMEA_EN...
- Seite 16 Machine Translated by Google Seite 16 614-09405-0 – 3S EMEA_DE...
