Allgemeines
Allgemeine Informationen über Funktionale Sicherheit (SIL) sind erhältlich unter:
www.de.endress.com/SIL (deutsch) bzw. www.endress.com/SIL (englisch) und in der Kompetenzbro-
schüre CP01008Z11DE "Funktionale Sicherheit - SIL Schutzeinrichtungen in der Prozessindustrie".
Aufbau des Messsystems

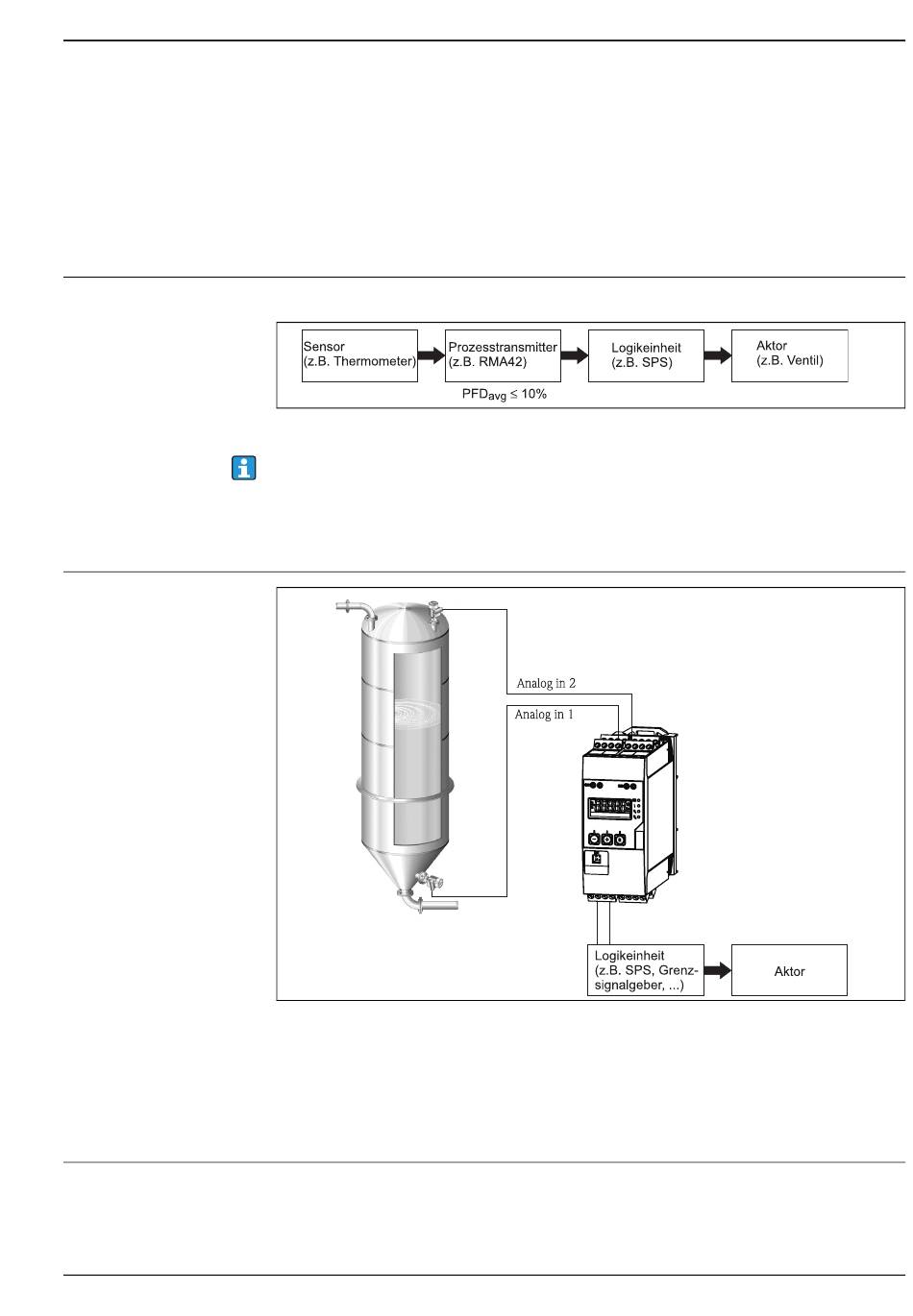

In der folgenden Abbildung sind die Geräte des Messsystems beispielhaft dargestellt.
Anteil des Prozessmessumformers an der "mittleren Wahrscheinlichkeit gefahrbringender Ausfälle einer Sicherheitsfunktion im
Anforderungsfall" (PFD
)
AVG
Diese Dokumentation behandelt den RMA42 als Teil einer Sicherheitsfunktion.
Sensor, Prozessmessumformer, Logikeinheit und Aktor bilden zusammen ein sicherheitsbezogenes
System, das eine Sicherheitsfunktion ausführt. Die "mittlere Wahrscheinlichkeit gefahrbringender
Ausfälle des gesamten sicherheitsbezogenen Systems" (PFDavg) teilt sich auf die Teilsysteme Sensor,
Prozesstransmitter, Logikeinheit und Aktor.
Beispiel für die Applikationsanwendung "Differenzdruck"
Die Sensoren, gespeist mit dem Prozesstransmitter RMA42, erzeugen ein dem Messwert proportiona-
les analoges Ausgangssignal (4...20 mA oder 2...10 V). Mathematikfunktionen ermöglichen die Bil-
dung einer neuen Prozessgröße. Der Prozesstransmitter gibt die zur neuen Prozessgröße
proportionalen analogen Signale an eine nachgeschaltete Logikeinheit wie z.B. eine SPS weiter. Die
Grenzwertüberwachung kann auch direkt mit dem RMA42 über 2 Wechselkontakte erfolgen.
Die in diesem Handbuch enthaltenen Angaben zur Funktionalen Sicherheit sind für die unten angege-
benen Geräteausprägungen und ab der genannten Software- und Hardwareversion gültig.
Gültige Hardware-Version (Elektronik): ab 01.00.xx
Gültige Firmware-/Software-Version: ab 01.03.03 oder höher
a0012632-de
a0012631-de
