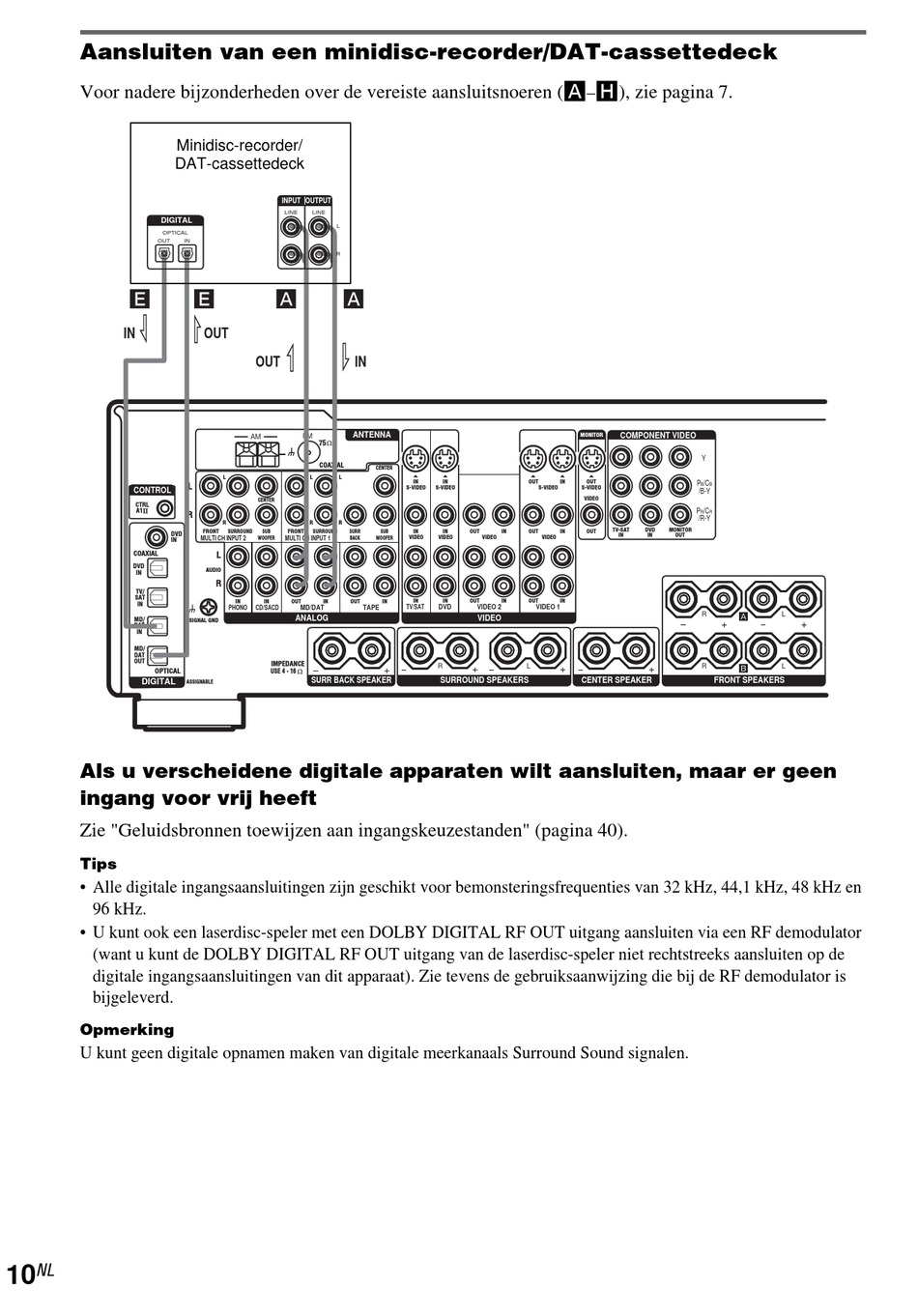

Aansluiten van een minidisc-recorder/DAT-cassettedeck
Voor nadere bijzonderheden over de vereiste aansluitsnoeren (A
Minidisc-recorder/
DAT-cassettedeck
DIGITAL
OPTICAL
OUT
E
IN
CONTROL
CTRL
A1
DVD
IN
COAXIAL
DVD
IN
TV/
SAT
IN
MD/
DAT
IN
MD/
DAT
OUT
OPTICAL
DIGITAL
Als u verscheidene digitale apparaten wilt aansluiten, maar er geen
ingang voor vrij heeft
Zie "Geluidsbronnen toewijzen aan ingangskeuzestanden" (pagina 40).
Tips
• Alle digitale ingangsaansluitingen zijn geschikt voor bemonsteringsfrequenties van 32 kHz, 44,1 kHz, 48 kHz en
96 kHz.
• U kunt ook een laserdisc-speler met een DOLBY DIGITAL RF OUT uitgang aansluiten via een RF demodulator
(want u kunt de DOLBY DIGITAL RF OUT uitgang van de laserdisc-speler niet rechtstreeks aansluiten op de
digitale ingangsaansluitingen van dit apparaat). Zie tevens de gebruiksaanwijzing die bij de RF demodulator is
bijgeleverd.
Opmerking
U kunt geen digitale opnamen maken van digitale meerkanaals Surround Sound signalen.
