2 Collegare le prese video.

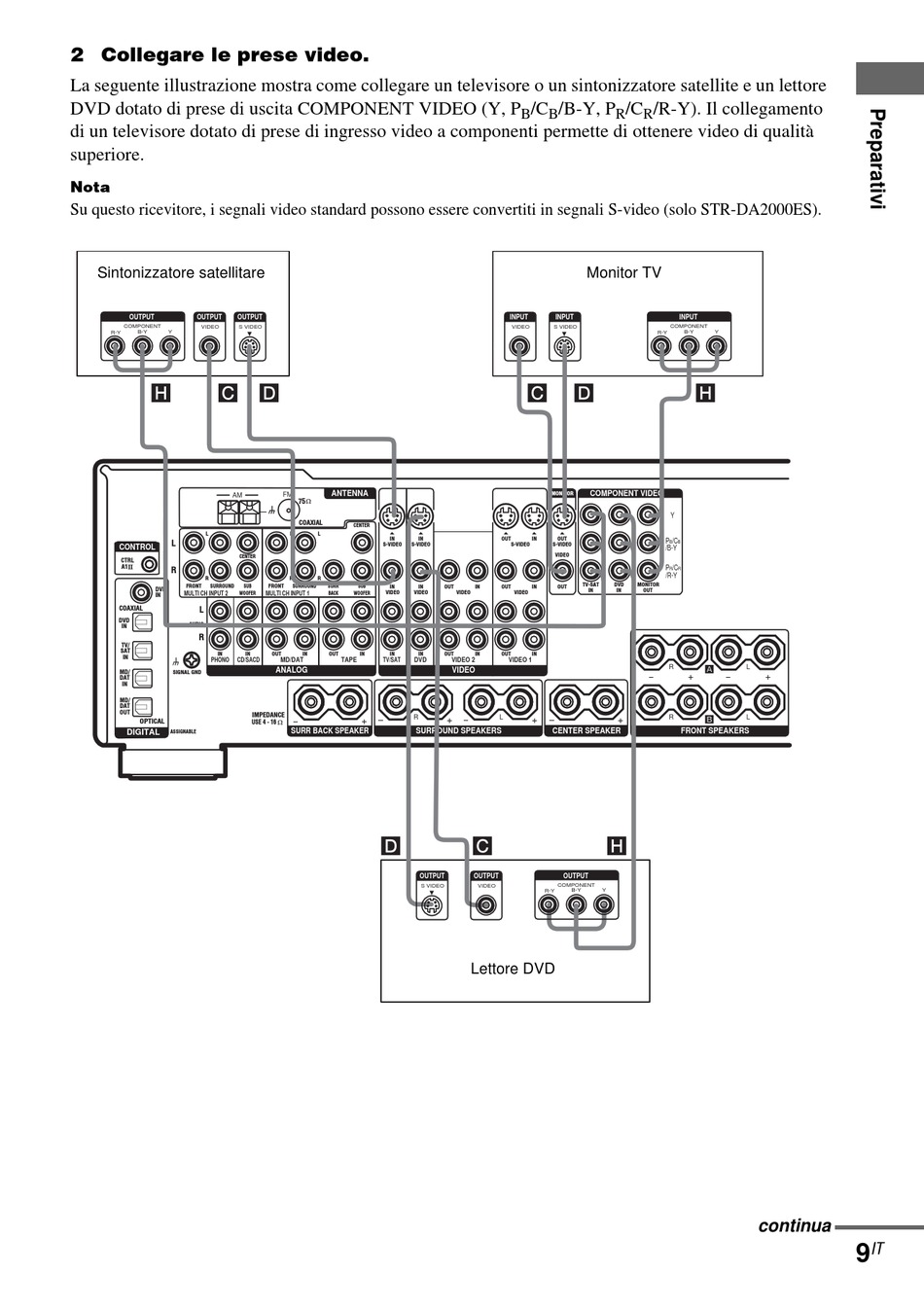

La seguente illustrazione mostra come collegare un televisore o un sintonizzatore satellite e un lettore
DVD dotato di prese di uscita COMPONENT VIDEO (Y, P
di un televisore dotato di prese di ingresso video a componenti permette di ottenere video di qualità
superiore.
Nota
Su questo ricevitore, i segnali video standard possono essere convertiti in segnali S-video (solo STR-DA2000ES).
