5 Elektromagnetische
Komfortbedienung
5.1 Allgemeines

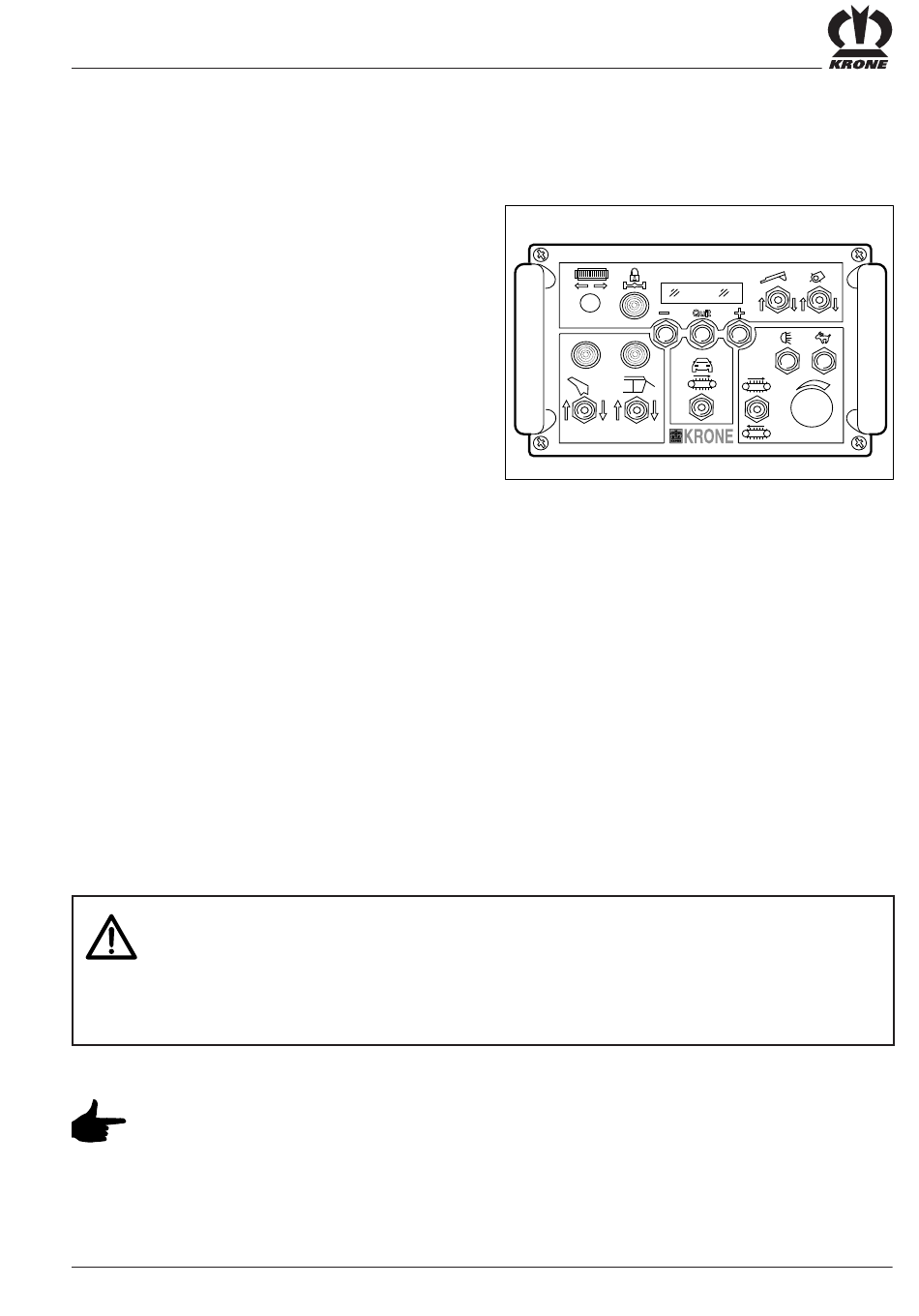

Die Komfortbedienung dient zur Überwachung und
Steuerung des Lade- und Entladevorgangs.
Mittels Sensoren wird die Messer-0-Schaltung und die
automatische Kratzbodenabschaltung überwacht.
Kontrollampen signalisieren den Arbeitszustand von
Messer-0-Schaltung, Kratzboden und Sperrung der
Lenkachse (Sonderausstattung).
Der Ladevorgang kann manuell oder automatischen
gesteuert werden. Die Knickdeichsel, die Pick up und
das Schneidwerk sind von der Komfortbedienung aus
zu betätigen. Dies gilt auch für die sonstige Ausrüstung:
Faltgatter und Zusatzscheinwerfer.
Der Ladewagen ist mit elektromagnetischen Ventilen
ausgestattet. Das Hydrauliksteuergerät des Traktors auf
"Druck"-(Öl ist im Umlauf) stellen und Steuerhebel in
dieser Stellung festsetzen. Durch Betätigung des
jeweiligen Elektroschalters wird die gewünschte
Hydraulikfunktion ausgeführt.
Die Pick-up kann unabhängig von den anderen Funktio-
nen betätigt werden. Die anderen Zylinderfunktionen
(Knickdeichsel, Heckklappe, Messer-0-Schaltung,
Faltgatter) lassen sich unabhängig von der Kratzboden-
und Pick-up-Funktion betätigen. Der Elektroschalter
dieser Zylinderfunktionen muß jedoch, nachdem die
Funktion ausgeführt ist, in Neutralstellung gebracht
werden.
Bei Straßenfahrt empfiehlt sich die Abschaltung der
Schlepperhydraulik, um einen unnötigen Ölumlauf und
damit Ölerwärumung zu vermeiden.

5.2 Spezielle Sicherheitshinweise

• Verletzungsgefahr!
• Maschinenseitige Hydraulikanlage steht unter Druck. Kratzboden oder Heckklappe können
unbeabsichtigt in Bewegung gesetzt werden.
• Bei Montagearbeiten am Kurzschnitt-Ladewagen unbedingt die Spannungszuführung zur
Komfortbedienung trennen.
• Reparaturarbeiten an der Hydraulikanlage dürfen nur von ausgebildeten Fachkräften durch-
geführt werden.
Bei Schweißarbeiten am Kurzschnitt-
Ladewagen oder am Schlepper mit
angehängtem Kurzschnitt-Ladewagen
kann durch Überspannung die Elektro-
nik der Komfortbedienung beschädigt
werden. Aus diesem Grund Komfort-
bedienung vom Schlepper abnehmen
und Kabelverbindung trennen.
