Hydraulik

6.2 Anpassen des Hydrauliksystems

Das Komfort-Hydrauliksystem des Kurzschnitt-Lade-
wagens muß an den Schlepper angepaßt werden (siehe
KLW0A-07) und ist auf Dauerumlauf ausgelegt.
Die Anpassung erfolgt mit der Einstellung der Hydraulik-
Systemschraube am Elektromagnetventil-Block.
Der Block befindet sich sich vorne rechts an der Stirnseite
des Wagens unter dem Schutzkasten.
Einstellung ist abhängig vom
Hydrauliksystem des Schleppers und
hat im drucklosen Zustand des Lade-
wagens zu erfolgen!

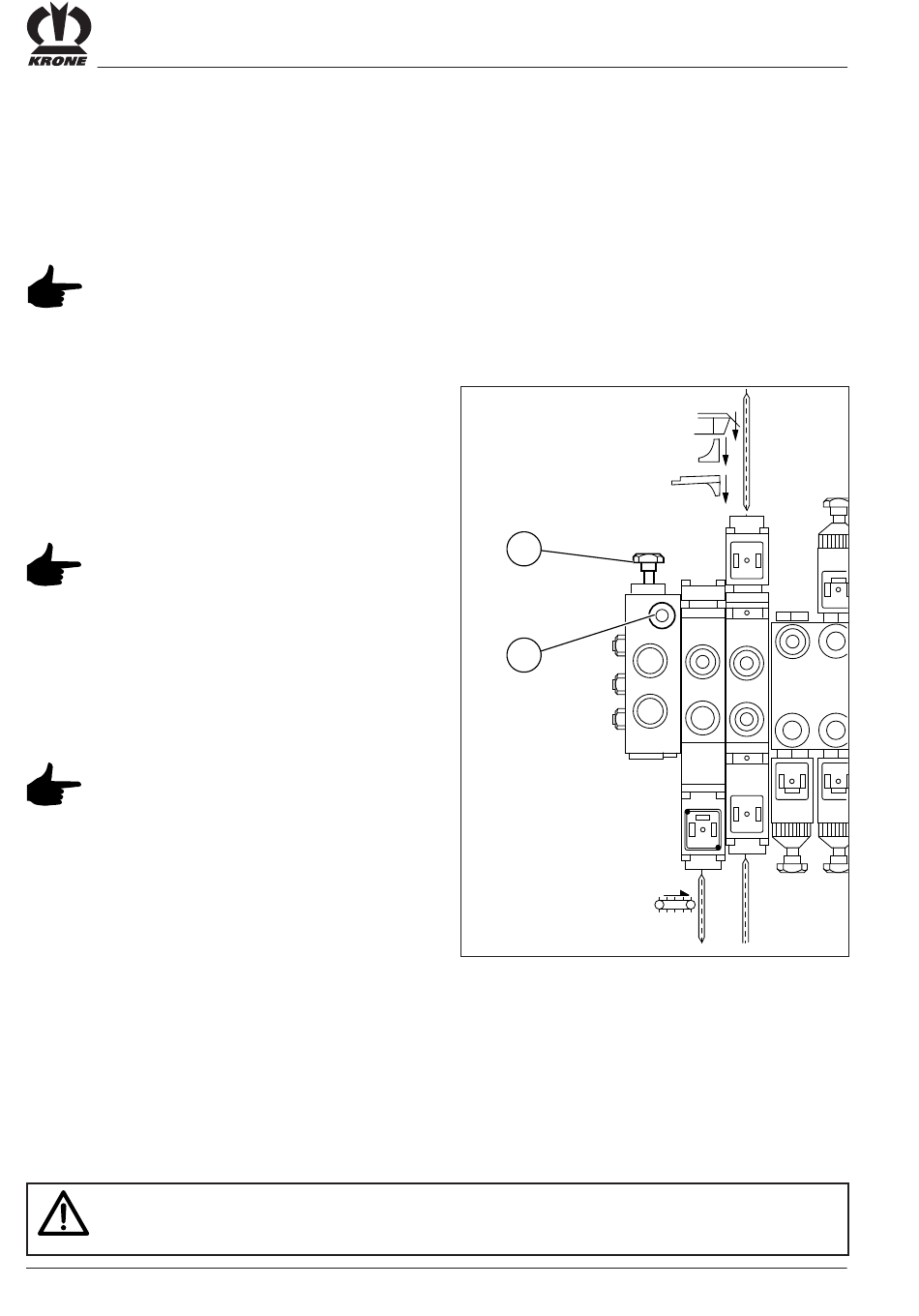

Systemschraube (1) bis zum Anschlag herausdrehen
bei:
– Schlepper mit normalen Hydrauliksystem (konstant
Pumpe)
– Schleppern mit LS-Pumpe und nicht aktiviertem Load-
Sensing-System
Diese Einstellung ist vom Werk aus
gegeben.
Systemschraube (1) bis zum Anschlag hereindrehen
bei:
– Schleppern mit geschlossenem Hydrauliksystem (z.B.
John Deere)
– Schleppern mit LS-Pumpe und bei angeschlossener
Meldeleitung
Der Anschluß (2) für die Meldeleitung
befindet sich unterhalb der Hydraulik-
Systemschraube.
6.2.1 Not-Hand-Betätigung
Bei Ausfall der Elektrik oder der elektromagnetischen
Ventile kann die Funktion der Stell- und Wegeventile
mechanisch ausgeführt werden.
Bei den Stellventilen erfolgt die Freigabe der Leitung
durch Hereindrehen der Stellschraube. Bei den Wege-
ventilen erfolgt die Handfreigabe in die gewünschte
Richtung durch Eindrücken der Magnetstößel mit einem
spitzen Gegenstand.
Die erforderliche Kombination von Stell- und Wegeventil-
betätigung ist im Schaubild (KLWOA-06 und KLWOA-07,
Seite VI - 4 und VI - 5) und als Aufkleber im Schutzblech
des Hydraulikblockes dargestellt.
• Bei diesen Arbeitsvorgängen auf ausreichend Gefahrenabstand achten!
Zapfwelle und Elektrik ausschalten.
VI - 2
1
LS
2
KLW1A-07
