d Bodenabdeckung
e E/A-Halterung

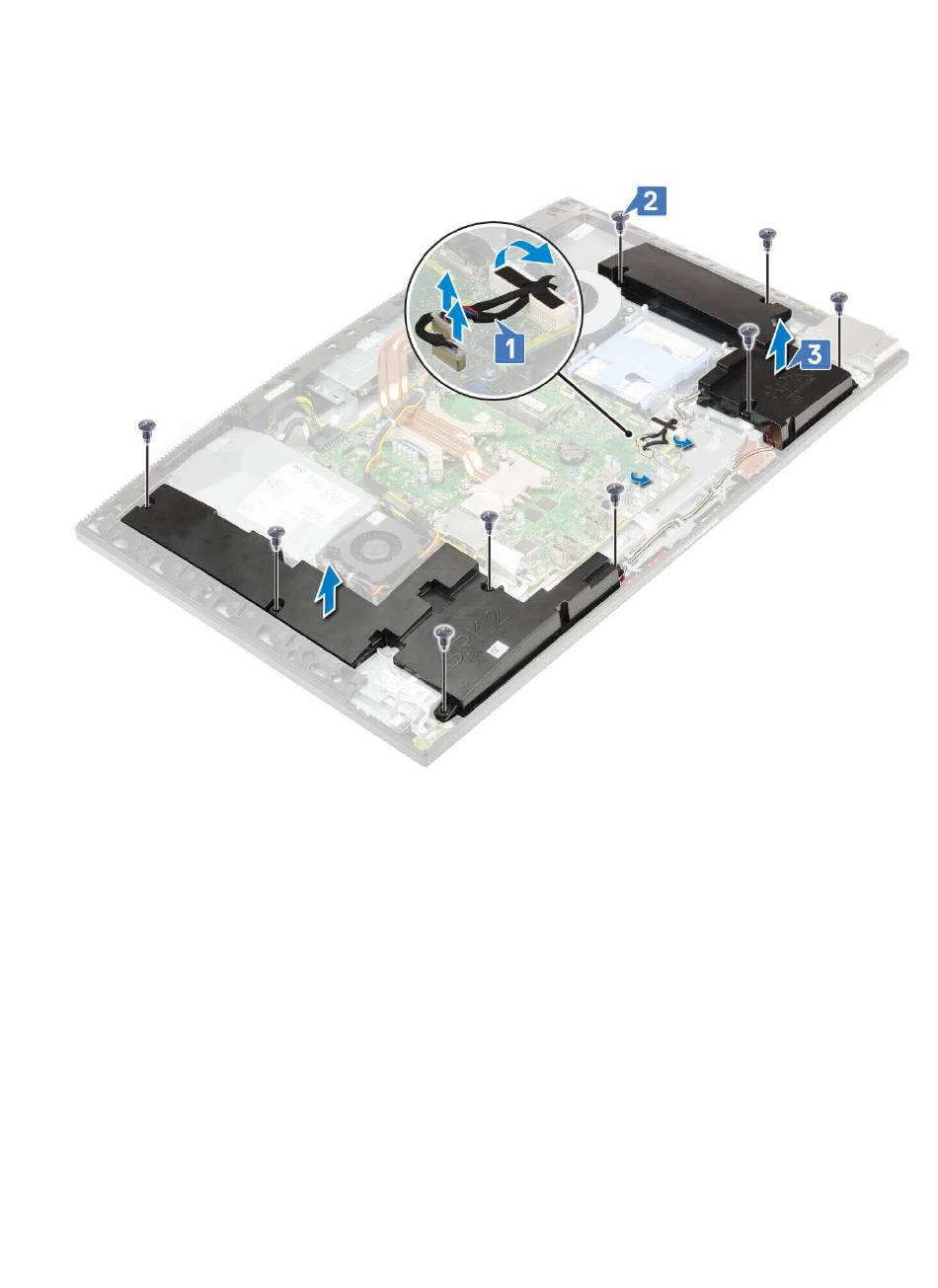

3 So trennen Sie die Lautsprecher:
a Trennen Sie das Lautsprecherkabel von der Systemplatine [1].
b Entfernen Sie die neun Schrauben (M3), mit denen die Lautsprecher an der Grundplatte der Bildschirmbaugruppe befestigt sind
[2].
c Lösen Sie das Lautsprecherkabel aus der Kabelführung auf der Grundplatte der Bildschirmbaugruppe.
d Heben Sie die Lautsprecher und das Lautsprecherkabel von der Grundplatte der Bildschirmbaugruppe ab [3].

Einbauen der Lautsprecher

1 So setzen Sie die Lautsprecher wieder ein:
a Positionieren Sie die Lautsprecher auf der Grundplatte der Bildschirmbaugruppe und richten Sie die Schraubenschlitze an den
Lautsprechern an den Schraubenschlitzen auf der Grundplatte der Bildschirmbaugruppe aus [1].
b Setzen Sie die neun Schrauben (M3x4+7,1) wieder ein, mit denen die Lautsprecher an der Grundplatte der Bildschirmbaugruppe
befestigt werden [2].
c Führen Sie das Lautsprecherkabel durch die Kabelführungen auf der Grundplatte der Bildschirmbaugruppe.
d Verbinden Sie das Lautsprecherkabel mit dem Anschluss auf der Systemplatine [3].
