j Netzteillüfter
3 So entfernen Sie die Antenne:
a Entfernen Sie die Antennenkabel aus den Kabelführungen auf der Grundplatte der Bildschirmbaugruppe [1].
b Entfernen Sie die zwei Schrauben (M2x2,5), mit denen die Antennenmodule (2) am mittleren Rahmen befestigt sind [2].
c Lösen Sie vorsichtig das Klebeband ab, mit dem die Antennenkabel (2) am mittleren Rahmen befestigt sind [3].
d Lösen Sie die Antennenmodule (2) aus den Laschen, und heben Sie die Antennenmodule aus dem mittleren Rahmen.

Einbauen der Antennen

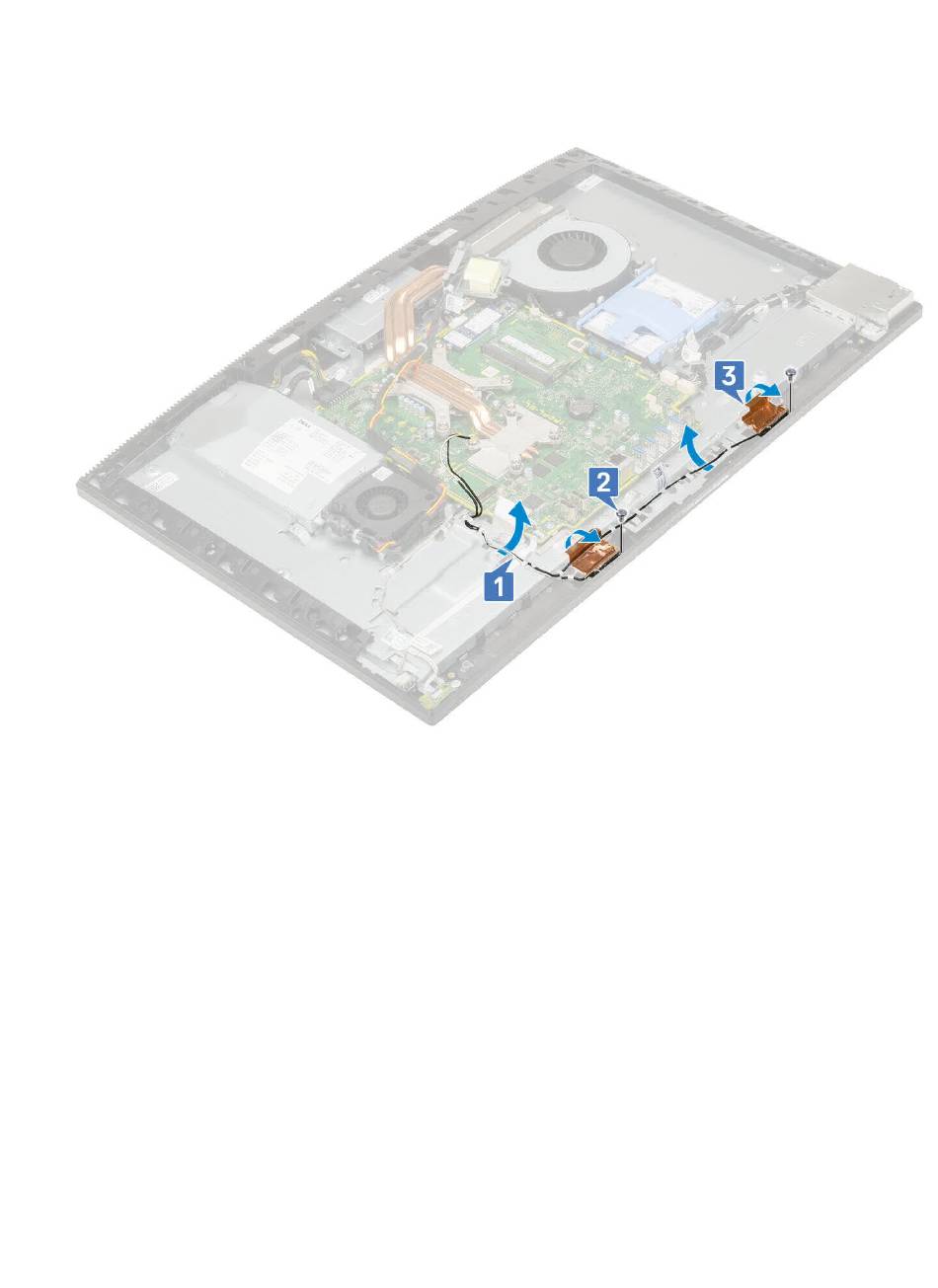

1 So werden die Antennenmodule wieder eingesetzt:
a Richten Sie die Antennenmodule (2) an den Steckplätzen am mittleren Rahmen aus.
b Bringen Sie das Klebeband an, mit dem die Antennenkabel (2) am mittleren Rahmen befestigt werden [1].
c Setzen Sie die zwei Schrauben (M2x2,5) wieder ein, mit denen die Antennenmodule (2) am mittleren Rahmen befestigt werden
[2].
d Führen Sie die Antennenkabel durch die Kabelführungen auf der Grundplatte der Bildschirmbaugruppe [3].
Entfernen und Einbauen von Komponenten 83
