Kühlkörper; Entfernen Des Kühlkörpers - Uma - Dell OptiPlex 7760 Servicehandbuch

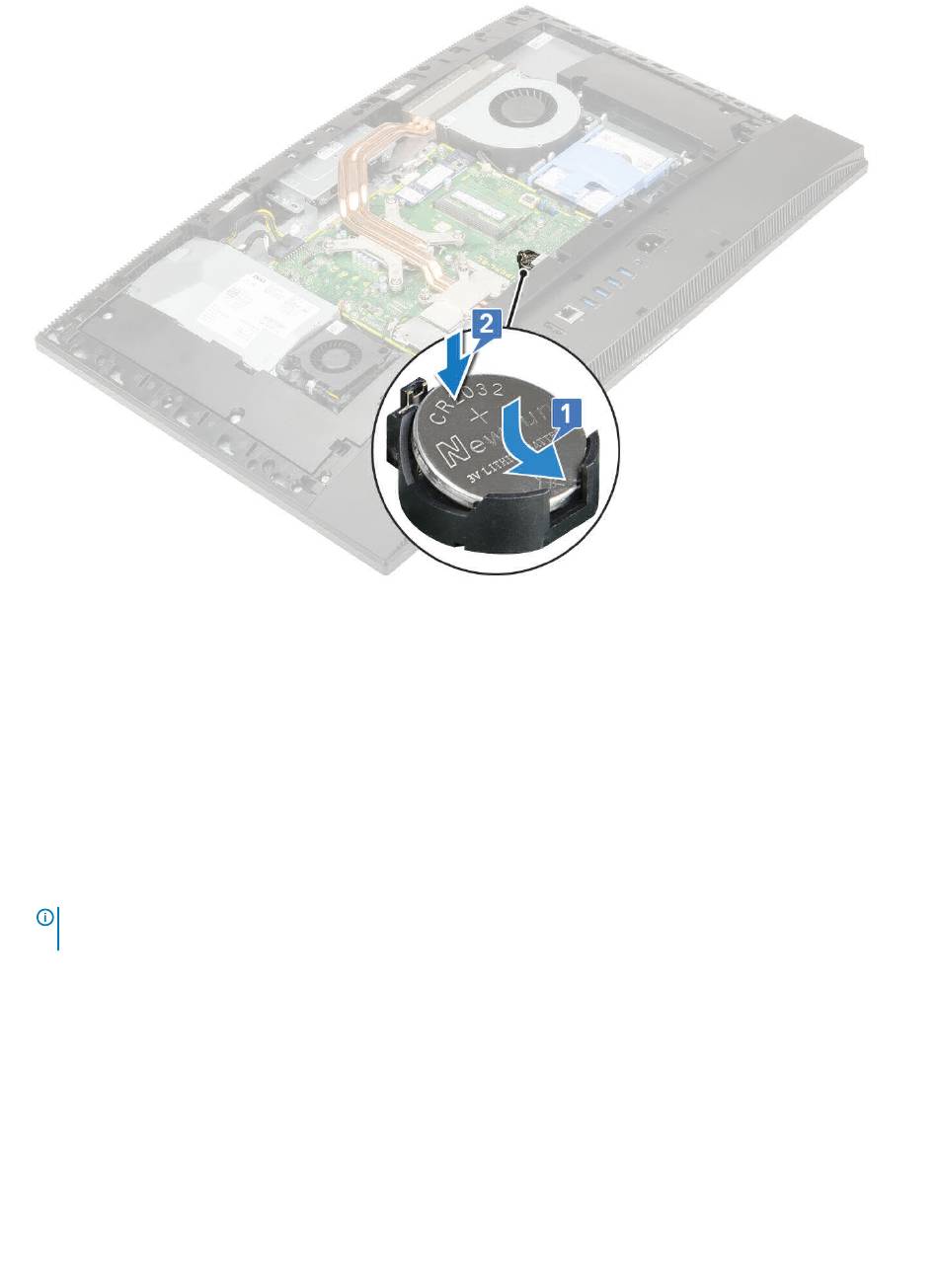

a Abdeckung der Systemplatine
b Hintere Abdeckung
c Standrahmen
4 Folgen Sie den Anweisungen unter
Kühlkörper
Die folgenden Themen führen die Schritte zum Entfernen und Installieren des Kühlkörpers für Unified Memory Allocation (UMA) und den
separaten Grafikprozessor (dGPU) auf.
Entfernen des Kühlkörpers – UMA
1
ANMERKUNG: Führen Sie die folgenden Schritte aus, um den Kühlkörper für die Unified Memory Allocation (UMA)-
Grafikkarte zu entfernen.
Folgen Sie den Anweisungen unter
2 Entfernen Sie die folgenden Komponenten:
a Standrahmen
b Hintere Abdeckung
c Abdeckung der Systemplatine
3 Lösen Sie die fünf unverlierbaren Schrauben, mit denen der Kühlkörper an der Systemplatine und der Grundplatte der
Bildschirmbaugruppe befestigt ist, in umgekehrter Reihenfolge (wie auf dem Kühlkörper angegeben) [1].
4 Heben Sie den Kühlkörper von der Systemplatine und der Grundplatte der Bildschirmbaugruppe [2].
46 Entfernen und Einbauen von Komponenten
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
