Einbauen der Eingabe- und Ausgabeplatine

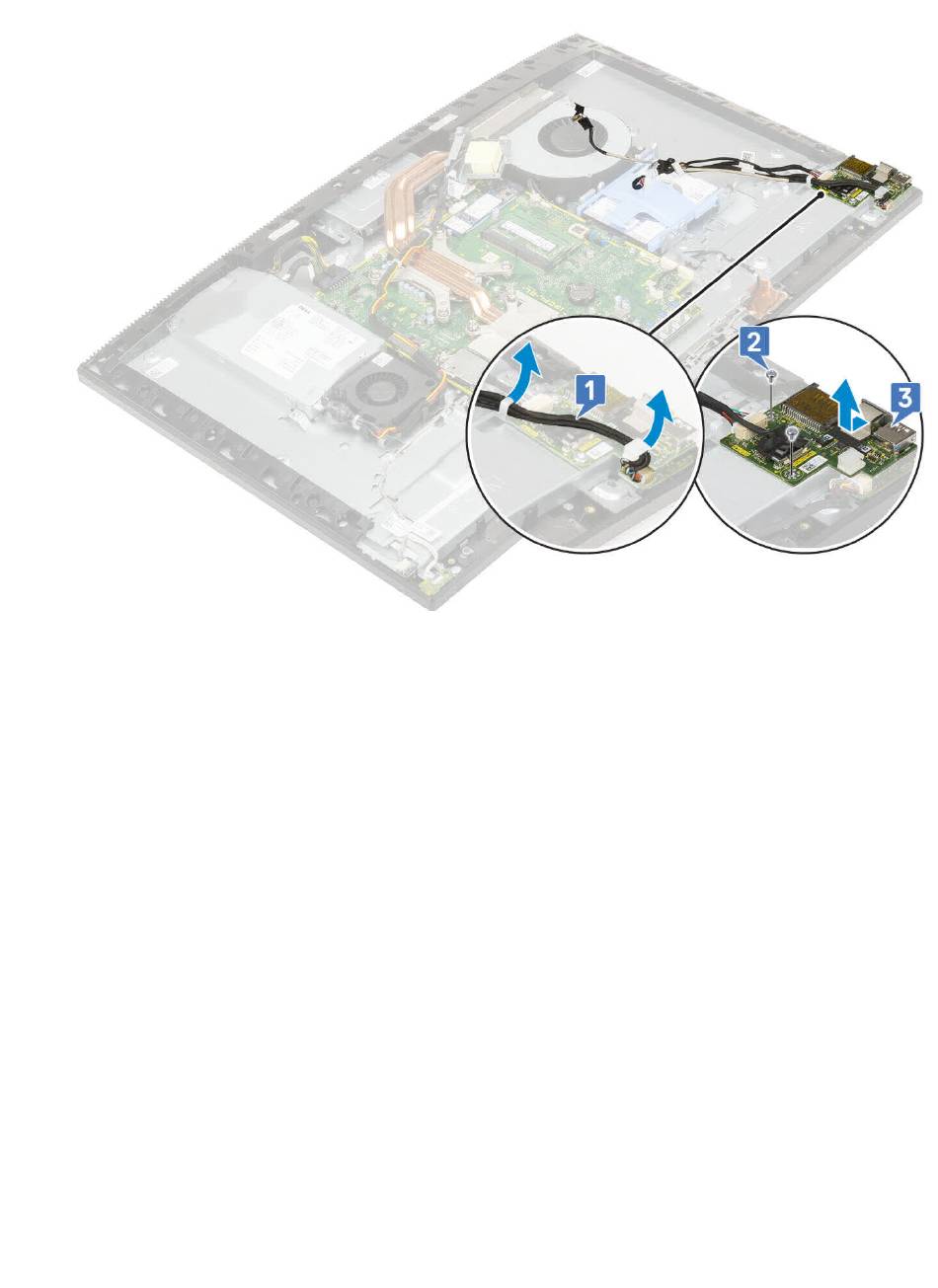

1 So setzen Sie die E/A-Platine wieder ein:
a Richten Sie die Eingabe- und Ausgabeplatine (E/A-Platine) an der Grundplatte der Bildschirmbaugruppe aus und positionieren
Sie sie darauf [1].
b Setzen Sie die zwei Schrauben (M3x5) wieder ein, mit denen die E/A-Platine an der Grundplatte der Bildschirmbaugruppe
befestigt wird [2].
c Führen Sie das Headset-Anschlusskabel durch die Kabelführung auf der E/A-Platine [3].
