Betriebsschalterplatine; Entfernen Der Betriebsschalterplatine - Dell OptiPlex 7760 Servicehandbuch

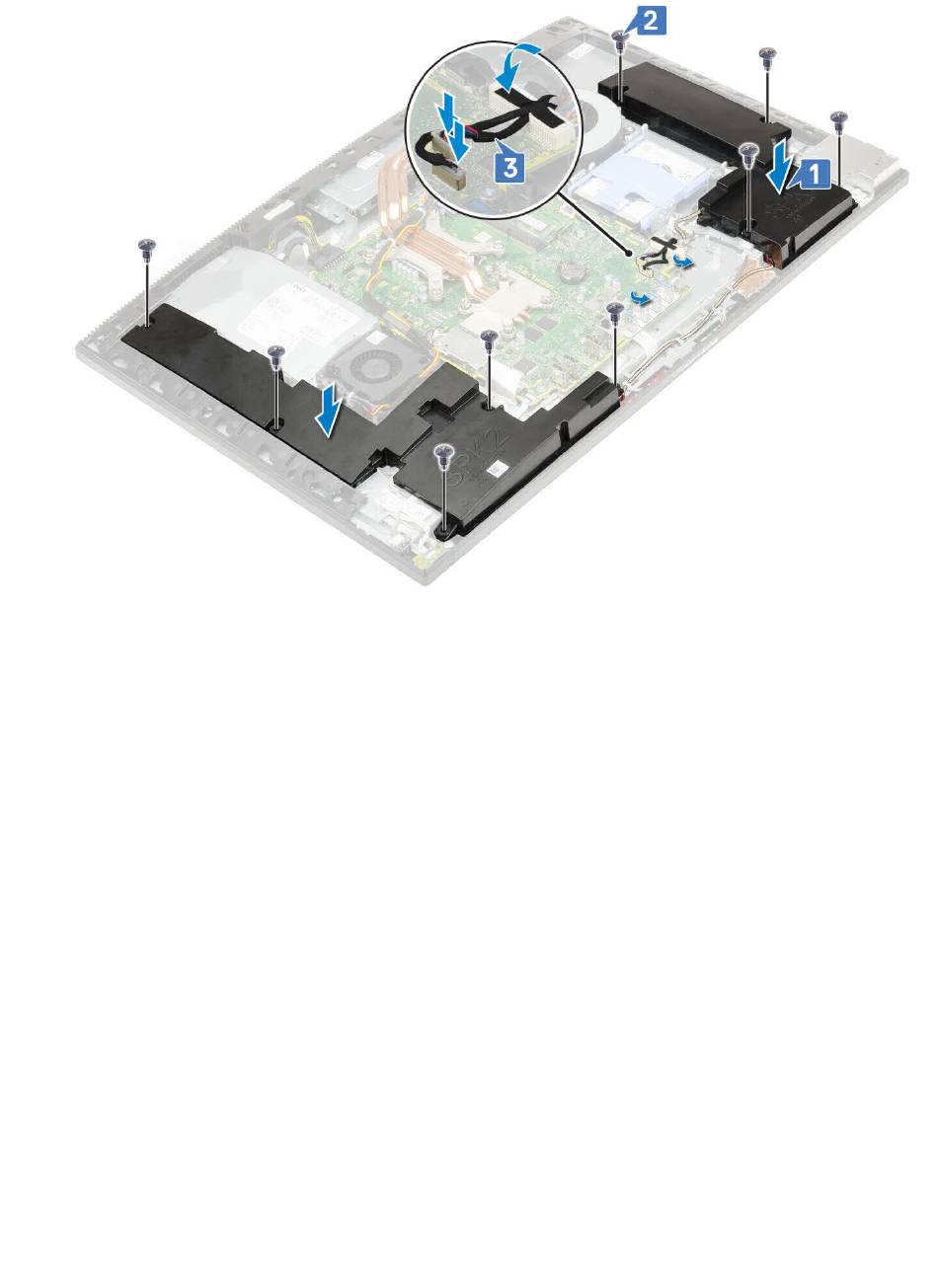

2 Bauen Sie folgende Komponenten ein:
a E/A-Halterung
b Bodenabdeckung
c Abdeckung der Systemplatine
d Hintere Abdeckung
e Standrahmen
3 Folgen Sie den Anweisungen unter

Betriebsschalterplatine

Entfernen der Betriebsschalterplatine

1 Folgen Sie den Anweisungen unter
2 Entfernen Sie die folgenden Komponenten:
a Standrahmen
b Hintere Abdeckung
c Abdeckung der Systemplatine
d Bodenabdeckung
e E/A-Halterung
f Lautsprecher
3 So entfernen Sie die Betriebsschalterplatine:
a Öffnen Sie die Verriegelung, und ziehen Sie das Kabel der Betriebsschalterplatine von der Systemplatine ab [1].
b Lösen Sie das Kabel der Betriebsschalterplatine von der Grundplatte der Bildschirmbaugruppe [2].
c Entfernen Sie die einzelne Schraube (M3x5), mit der die Betriebsschalterplatine am mittleren Rahmen befestigt ist [3].
d Heben Sie die Betriebsschalterplatine zusammen mit ihrem Kabel aus dem mittleren Rahmen [4].
72 Entfernen und Einbauen von Komponenten
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
