Einbauen der Betriebsschalterplatine

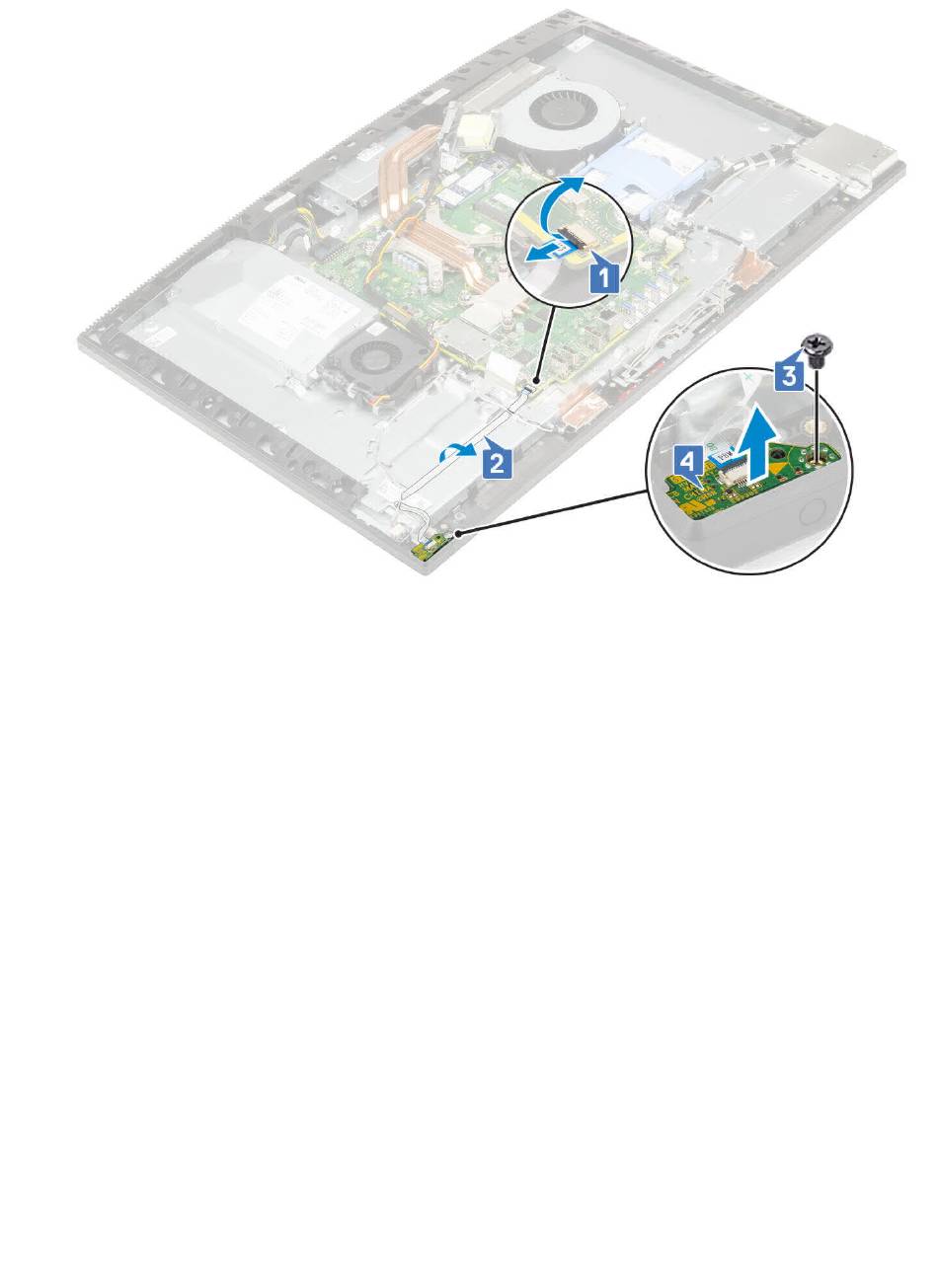

1 So bauen Sie die Lautsprecher ein:
a Setzen Sie die Betriebsschalterplatine mithilfe des Führungsstiftes in ihren Steckplatz am mittleren Rahmen ein [1].
b Setzen Sie die einzelne Schraube (M3x5) wieder ein, mit der die Betriebsschalterplatine am mittleren Rahmen befestigt wird [2].
c Schieben Sie das Kabel der Betriebsschalterplatine unter das Antennenkabel und befestigen Sie dann das Kabel der
Betriebsschalterplatine mit Klebeband an der Grundplatte der Bildschirmbaugruppe [3].
d Um das Kabel zu befestigen, schieben Sie das Kabel der Betriebsschalterplatine in den Anschluss auf der Systemplatine und
schließen Sie die Verriegelung [4].
